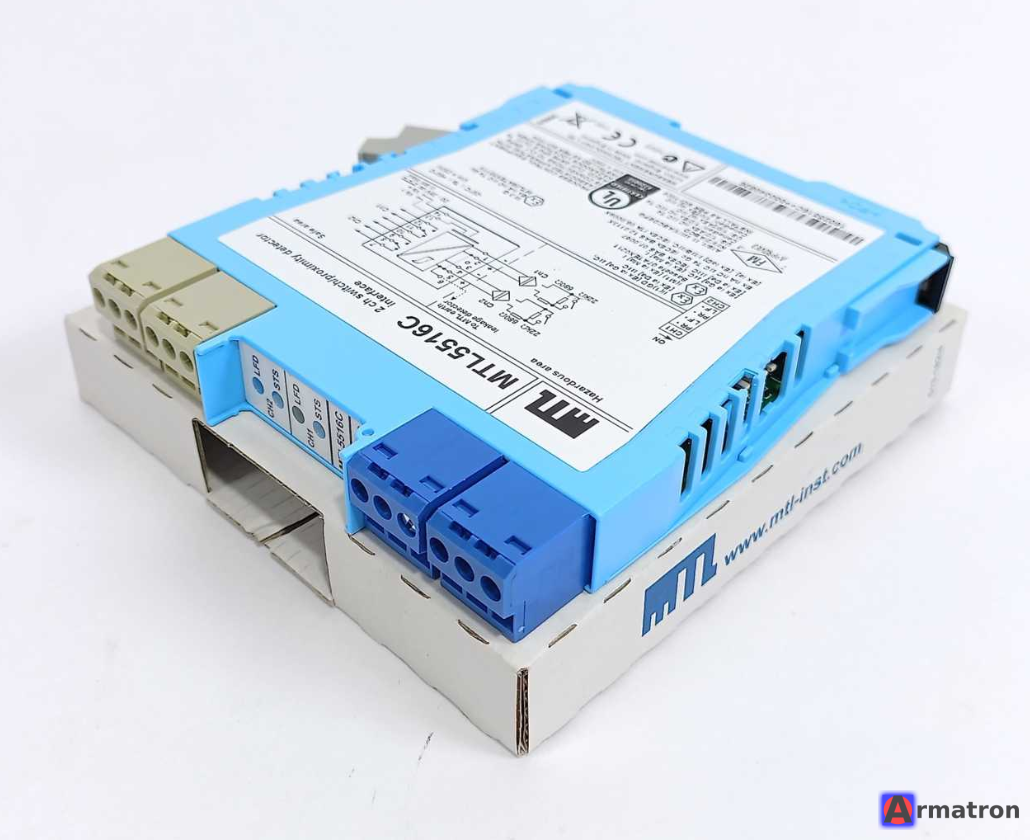

Двухканальный барьер искрозащиты MTL5516C Eaton

MTL5516C — это двухканальный искробезопасный изолирующий барьер (коммутирующий усилитель) из популярной серии MTL5500 компании Eaton (ранее MTL Instruments).

Этот прибор предназначен для передачи цифровых сигналов (состояние «включено/выключено») из взрывоопасной зоны в безопасную.

Основное назначение

Он используется для подключения датчиков приближения (стандарта NAMUR) или механических контактов (выключателей), расположенных во взрывоопасной зоне, к системам управления (ПЛК, РСУ) в безопасной зоне.

Основные характеристики MTL5516C

1. Количество каналов: 2 независимых канала.
2. Тип входного сигнала:
   • Датчики стандарта NAMUR (IEC 60947-5-6).
   • Механические контакты (сухой контакт).
3. Тип выхода: Релейный (один перекидной контакт на канал).
4. Напряжение питания: 20–35 В постоянного тока (DC).
5. Изоляция: Гальваническая развязка между входом, выходом и цепями питания.
6. Контроль неисправности линии (LFD): Прибор обнаруживает короткое замыкание или обрыв провода в цепи датчика. При обнаружении ошибки реле переходит в безопасное состояние, а на передней панели загорается красный светодиод.
7. Выбор фазы (реверс): С помощью переключателей на корпусе

Технические характеристики

• Ток потребления: около 35 мА при 24 В (при срабатывании обоих каналов).
• Рабочая температура: от -20 до +60 °C.
• Монтаж: на стандартную DIN-рейку 35 мм.
• Ширина корпуса: 15.8 мм (компактный дизайн, позволяющий экономить место в шкафу).

Ключевые отличия серии MTL5500

• Простота: Настройка выполняется с помощью микропереключателей на боковой панели (программирование через ПК не требуется).
• Надежность: Высокий уровень гальванической развязки и защиты.
• Безопасность: Сертифицировано для использования с оборудованием, находящимся в зонах 0, 1, 2 (газ) и 20, 21, 22 (пыль). Имеет сертификаты ATEX,SIL 2.

Схема подключения (типовая)

1. Взрывоопасная зона (Hazardous area): Датчики подключаются к клеммам 1–2 (канал 1) и 4–5 (канал 2).
2. Безопасная зона (Safe area):
   • Питание подается на клеммы 13–14.
   • Выходы реле: клеммы 7–8–9 (канал 1) и 10–11–12 (канал 2).

Для чего нужны резисторы в линии?

Если вы используете обычный механический выключатель (не датчик NAMUR) и хотите сохранить функцию контроля целостности линии (LFD), вам необходимо установить два резистора рядом с контактом выключателя (обычно 1 кОм последовательно и 10 кОм параллельно). Если контроль линии не нужен, функцию LFD можно отключить с помощью переключателя.

Применение

• Нефтегазовая промышленность.
• Химические заводы.
• Мукомольные предприятия (там, где есть
• АЗС и нефтебазы.

MTL5516C является «золотым стандартом» для задач, где требуется надежная и простая передача дискретного сигнала из зоны риска.
