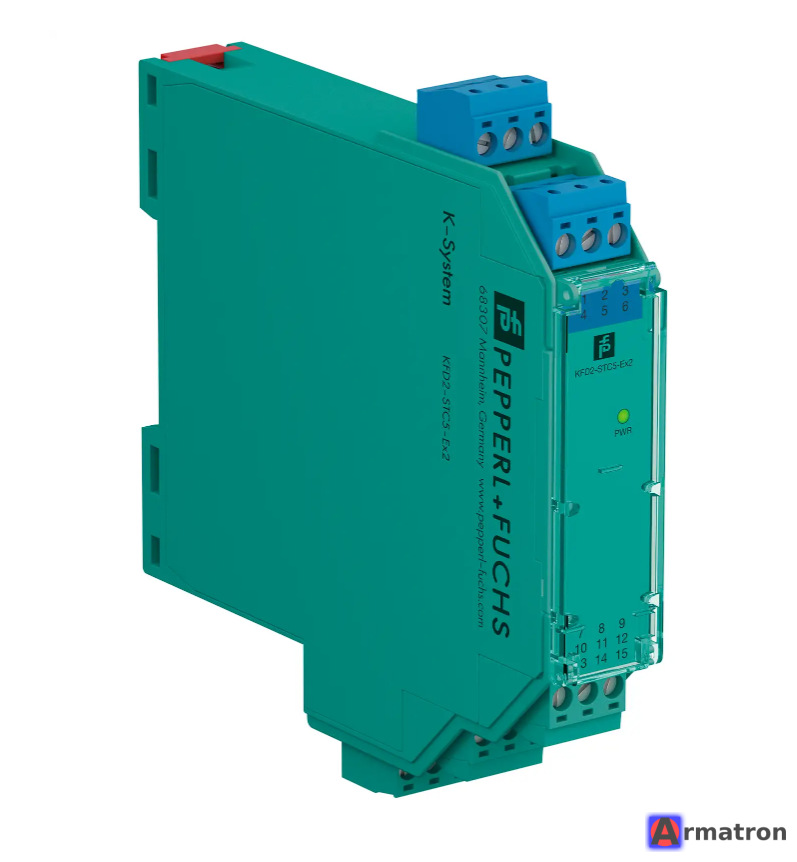

Двухканальный барьер искрозащиты KFD2-STC5-Ex2 Pepperl+Fuchs

KFD2-STC5-Ex2 — это высококачественный двухканальный искрозащитный барьер с гальванической развязкой из серии K-System производства компании Pepperl+Fuchs.

Этот прибор предназначен для питания 2-проводных интеллектуальных (SMART) преобразователей (датчиков) и передачи их сигналов 4–20 мА из взрывоопасной зоны в безопасную.

Ниже приведено подробное описание характеристик, функций и преимуществ этого устройства.

Основные функции и назначение

1. Двухканальность: Устройство имеет два независимых канала в одном компактном корпусе (шириной 20 мм), что позволяет экономить место на DIN-рейке.
2. Питание датчиков: Обеспечивает питание 2-проводных датчиков в опасной зоне. Также может использоваться с источниками тока (активными сигналами).
3. Поддержка HART: Барьер прозрачен для протокола HART. Это позволяет передавать цифровые сигналы поверх аналогового тока 4–20 мА для настройки и диагностики датчиков.
4. Гальваническая развязка: Обеспечивает полную изоляцию между входом, выходом и цепями питания.

Технические характеристики

• Количество каналов: 2.
• Тип сигнала: 4...20 мА (аналоговый) + HART (цифровой).
• Питание: 18...30 В постоянного тока (DC). Может осуществляться через клеммы или специальную шину Power Rail.
• Вход (искробезопасный):
  • Зона 0, 1, 2; Div. 1, 2.
  • Ток: 4...20 мА.
  • Напряжение на датчике: не менее 16 В при 20 мА.
• Выход (безопасная зона):
  • Ток: 4...20 мА.
  • Нагрузка: 0...800 Ом.
• Точность: 0,1% от диапазона.
• Температурный диапазон: -20 °C ... +60 °C.
• Корпус: Ширина 20 мм, монтаж на 35-мм DIN-рейку.

Безопасность и сертификация

• Маркировка взрывозащиты: [Ex ia Ga] IIC, [Ex ia Da] IIIC (высший уровень защиты).
• SIL (уровень полноты безопасности): Соответствует уровню SIL 2 (согласно IEC 61508). Это позволяет использовать его в системах ПАЗ (противоаварийной автоматической защиты).
• Сертификаты: ATEX, IECEx, UL, ГОСТ Р (ТР ТС 012/2011).

Ключевые преимущества

• Компактность: Два канала в одном модуле снижают затраты на монтаж и объем шкафа управления.
• Надежность: Pepperl+Fuchs является мировым лидером в производстве барьеров искрозащиты, что гарантирует долгий срок службы.
• Удобство диагностики: На передней панели расположены светодиоды индикации состояния (питание, ошибки).
• Универсальность: Поддержка SMART-датчиков делает его совместимым с большинством современных приборов (давления, температуры, уровня).

Типовая схема подключения

1. В опасной зоне: подключаются два 2-проводных датчика (например, датчики давления с поддержкой HART).
2. В безопасной зоне: выходные сигналы 4–20 мА поступают на аналоговые входы контроллера (ПЛК/РСУ).
3. Питание: подключается к нижним клеммам или через шину Power Rail, что упрощает монтаж (меньше проводов).

Сравнение с одноканальной версией

Существует модель KFD2-STC5-Ex1 — это абсолютно такой же барьер, но на 1 канал. Версия Ex2 выгоднее, если вам нужно подключить большое количество датчиков.

Резюме: KFD2-STC5-Ex2 — это «золотой стандарт» для систем автоматизации в нефтегазовой, химической и фармацевтической отраслях, где требуется надежная передача данных от датчиков из взрывоопасных зон с сохранением возможности удаленной настройки по протоколу HART.
