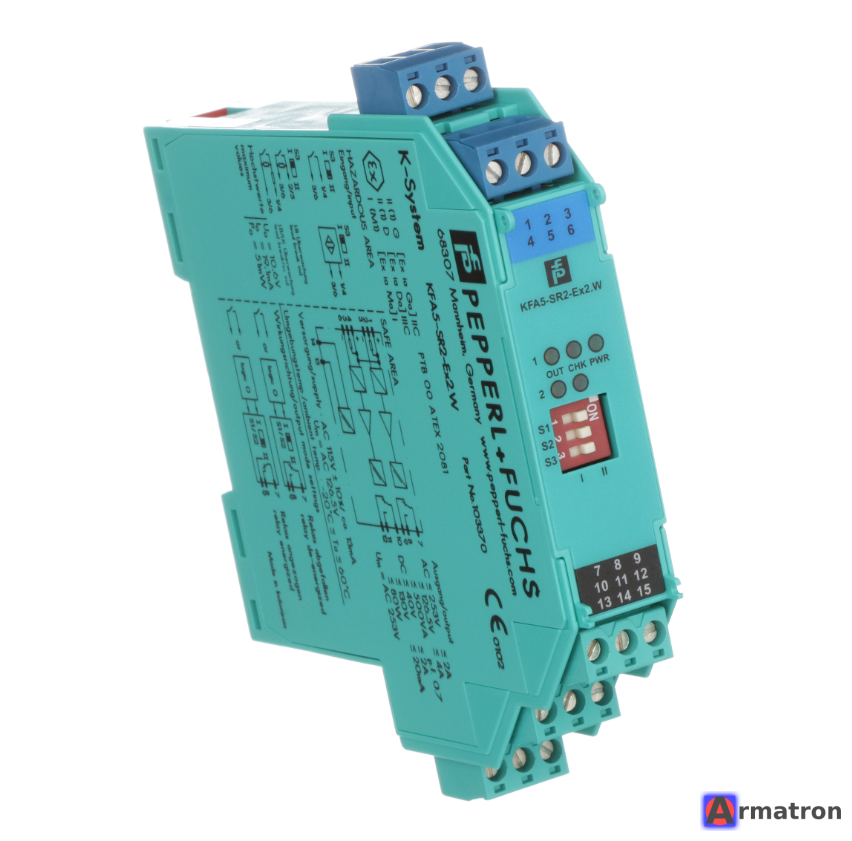

Двухканальный барьер искрозащиты KFA5-SR2-Ex2.W Pepperl+Fuchs

Pepperl+Fuchs KFA5-SR2-Ex2.W — это двухканальный изолирующий барьер (усилитель переключающих сигналов), предназначенный для обеспечения искробезопасности электрических цепей.

Этот прибор используется для передачи цифровых сигналов (состояния датчиков или контактов) из взрывоопасной зоны в безопасную с помощью релейного выхода.

Ниже приведен подробный обзор характеристик и функциональных возможностей данной модели.

Основные характеристики

1. Количество каналов: 2 независимых канала. Это позволяет подключать два отдельных датчика к одному устройству, экономя место на DIN-рейке.
2. 115 В переменного тока (AC) Питание:.
   • Важно: Если вам нужно питание 230 В AC, модель будет называться KFA6-SR2-Ex2.W. Если 24 В DC — KFD2-SR2-Ex2.W.
3. Входы (Искробезопасная зона):
   • Предназначены для подключения датчиков стандарта NAMUR (EN 60947-5-6) или механических контактов (сухой контакт).
   • Контролируют состояние "Включено/Выключено".
4. Выходы (безопасная зона):
   • 2 релейных выхода с перекидным контактом (SPDT).
   • Максимальная нагрузка на контакты: 250 В переменного тока / 2 А или 40 В постоянного тока / 2 А.
5. Изоляция: обеспечивает полную гальваническую развязку между входом, выходом и цепью питания.

Функциональные возможности

• Контроль неисправности линии (LFD): Устройство может обнаруживать обрыв провода или короткое замыкание в цепи датчика. При обнаружении ошибки реле переходит в безопасное состояние, а на передней панели загорается красный индикатор.
• Реверс действия (настройка логики): С помощью переключателей на передней панели можно инвертировать направление действия выхода (нормально открытый или нормально закрытый режим).
• Светодиодная индикация:
  • Зеленый: Питание включено.
  • Желтый: Состояние выхода (реле замкнуто/разомкнуто).
  • Красный: Ошибка линии (обрыв/КЗ).

Параметры искрозащиты (ATEX/IECEx)

Данный барьер сертифицирован для работы с оборудованием, находящимся в зонах 0, 1, 2, а также в зонах с горючей пылью (20, 21, 22).

• Маркировка взрывозащиты: [Ex ia Ga] IIC, [Ex ia Da] IIIC.

Применение

• Передача сигналов от конечных выключателей, датчиков положения, кнопок, расположенных во взрывоопасных зонах на предприятиях нефтегазовой, химической и фармацевтической промышленности.
• Интеграция искробезопасных датчиков в системы управления (ПЛК, РСУ), работающие на переменном токе 115 В.

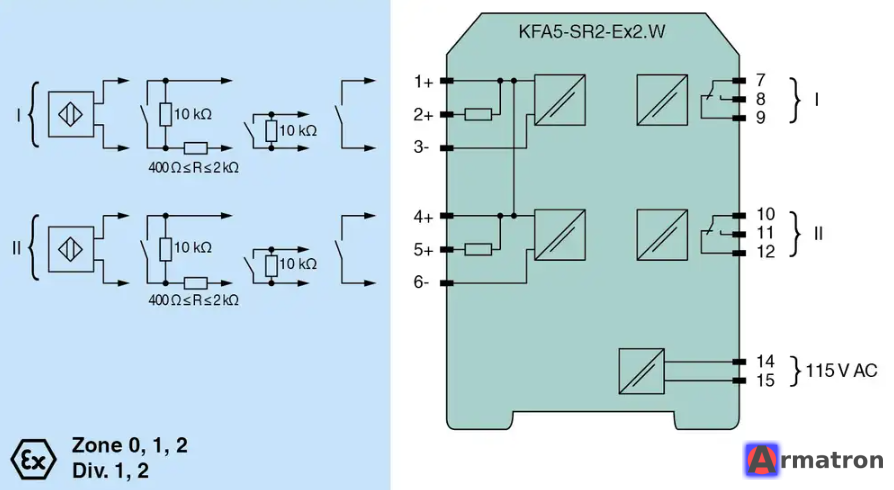

Схема подключения (типовая)

1. Клеммы 1, 2, 3 и 4, 5, 6: Входы для датчиков NAMUR или контактов (Канал 1 и 2).
2. Клеммы 7, 8, 9 и 10, 11, 12: Релейные выходы (Перекидные контакты).
3. Клеммы 14, 15: Питание устройства (115 В AC).

Преимущества модели

• Надежность: Компания Pepperl+Fuchs является мировым лидером в производстве искрозащитных барьеров серии K-System.
• SIL2: Устройство соответствует уровню полноты безопасности SIL2 согласно IEC 61508.
• Простой монтаж: Устанавливается на стандартную 35-миллиметровую DIN-рейку. Возможность подключения через Power Rail (шину питания), хотя для моделей переменного тока это менее актуально, чем для постоянного.
