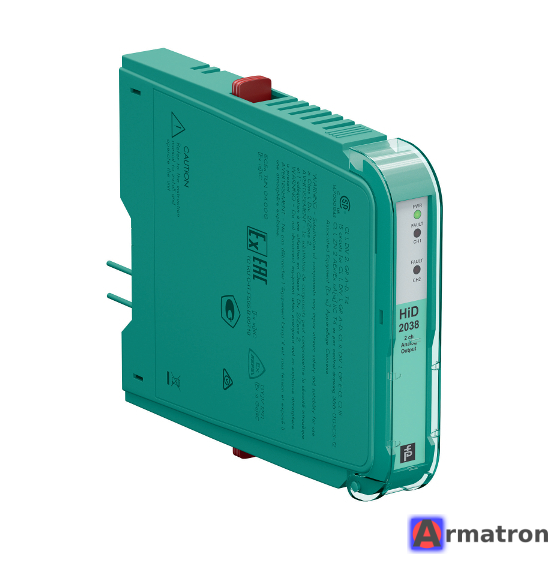

HiD2038 от компании Pepperl+Fuchs — это двухканальный изолирующий барьер (усилитель переключающих сигналов), входящий в серию HiD (High Density — высокая плотность монтажа).
Он предназначен для передачи дискретных сигналов из взрывоопасной зоны (Hazardous Area) в безопасную зону (Safe Area).
Основное назначение
Прибор используется для подключения:
- датчиков NAMUR (согласно EN 60947-5-6).
- механических контактов (сухой контакт).
Барьер обеспечивает гальваническую развязку между входными, выходными цепями и цепями питания.
Основные технические характеристики
- Количество каналов: 2 независимых канала.
- Питание: 18...30 В постоянного тока (DC). Питание обычно подается через специальную шину (Power Rail) или соединительную плату (Termination Board).
-
Вход (искробезопасный):
- Поддержка контроля линии на обрыв и короткое замыкание (LFD — Line Fault Detection).
-
Выход (не искробезопасный):
- Транзисторный выход (пассивный, тип «открытый коллектор»).
- Максимальные параметры выхода: 30 В постоянного тока, 100 мА.
- Частота переключения: до 1 кГц (высокая скорость работы).
- Изоляция: Усиленная изоляция согласно IEC/EN 61010-1.
- SIL 2 Уровень полноты безопасности: (согласно IEC/EN 61508).
Ключевые особенности и преимущества
- Компактность: Серия HiD отличается очень малой шириной модуля (около 18 мм на 2 канала), что позволяет существенно экономить место в шкафу управления.
-
Настройка (DIP-переключатели): На корпусе модуля имеются переключатели, позволяющие:
- Инвертировать фазу выходного сигнала (прямое или обратное действие).
- Включать или выключать мониторинг неисправности линии (LFD).
-
Индикация:
- Зеленый светодиод (PWR) — наличие питания.
- Желтые светодиоды (OUT) — состояние выходов.
- Красные светодиоды (FLT) — ошибка линии (обрыв или КЗ).
- Монтаж: Устанавливается на специальные платы подключения (Termination Boards). Это упрощает монтаж, так как не требуется индивидуальная разводка проводов питания и сигналов к каждому модулю вручную — все подключается через кросс-плату.
Маркировка взрывозащиты
Прибор сертифицирован для работы с оборудованием, находящимся в зонах 0, 1, 2, 20, 21, 22.
- ATEX: II (1)G [Ex ia Ga] IIC, II (1)D [Ex ia Da] IIIC.
- IECEx: [Ex ia Ga] IIC, [Ex ia Da] IIIC.
Типичное применение
Барьер HiD2038 чаще всего используется в системах АСУ ТП в нефтегазовой, химической и фармацевтической промышленности для контроля положения клапанов, задвижек или считывания сигналов с кнопок и датчиков приближения во взрывоопасных зонах.
На что обратить внимание при выборе:
- HiD2038 имеет транзисторные выходы. Если вам нужны релейные выходы, потребуется другая модель (например, HiD2821 или аналоги).
- Для работы модуля обязательно требуется плата подключения (Termination Board) серии HiD.
- Производитель Pepperl+Fuchs
