Дополнительный контактный блок с выдержкой времени на отключение 10…180C LADR4 Schneider Electric

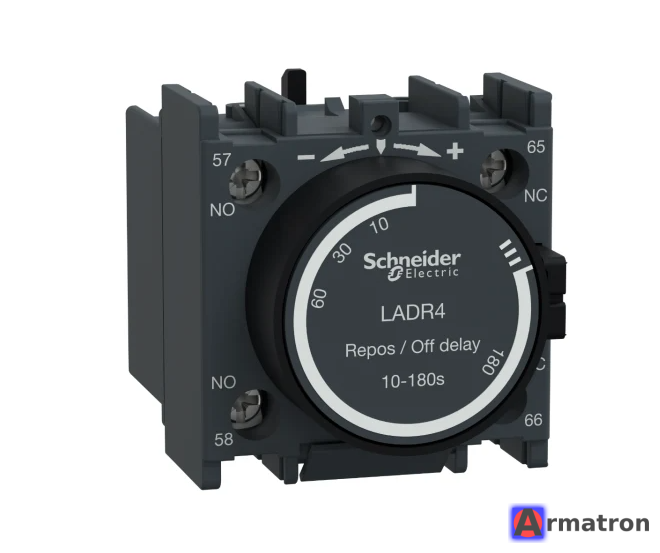

LADR4 Schneider Electric — это пневматический блок дополнительных контактов с выдержкой времени на отключение (off-delay), предназначенный для установки на контакторы (пускатели) серии TeSys D и TeSys F.

Вот подробные технические характеристики и особенности этой модели:

1. Основные характеристики

• Тип устройства: Пневматическая приставка выдержки времени.
• Режим работы: Задержка при выключении (после того как катушка контактора обесточивается, начинается отсчет времени, по истечении которого контакты приставки переключаются).
• Диапазон времени: 10…180 секунд.
• Состав контактов: 1 НО (нормально открытый) + 1 НЗ (нормально закрытый).
• Серия совместимости: TeSys D (LC1D), TeSys F (LC1F), TeSys Deca и промежуточные реле CAD.

2. Технические параметры

• Номинальное напряжение изоляции (Ui): 690 В.
• Номинальный ток (Ith): 10 А (при температуре до 60°C).
• Минимальный коммутируемый ток: 5 мА.
• Минимальное коммутируемое напряжение: 17 В.
• Износостойкость: Около 5 миллионов циклов.
• Степень защиты: IP20 (защита от прикосновения пальцами).

3. Монтаж и настройка

• Место установки: Фронтальная панель контактора (защелкивается сверху).
• Настройка: Время устанавливается с помощью поворотной круговой шкалы на передней панели блока.
• Подключение: Винтовые зажимы.

4. Принцип работы (Off-delay)

1. При включении основного контактора (подаче питания на катушку) контакты блока LADR4 переключаются мгновенно.
2. При снятии питания с катушки контактора контактор размыкается, но таймер блока LADR4 начинает отсчет.
3. По истечении установленного времени (от 10 до 180 секунд) контакты блока возвращаются в исходное состояние.

5. Применение

• Управление системами вентиляции (задержка выключения вентилятора после остановки оборудования).
• Каскадный запуск/остановка двигателей.
• Системы освещения и конвейерные линии, где требуется инерционная работа после отключения основного сигнала.

Отличие от LADT4:

• LADR4 — задержка на выключение (off-delay).
• LADT4 — задержка на включение (on-delay).

Преимущества: Не требует электропитания для работы самого таймера (работает за счет пневматического демпфера), прост в установке и крайне надежен в промышленных условиях.
