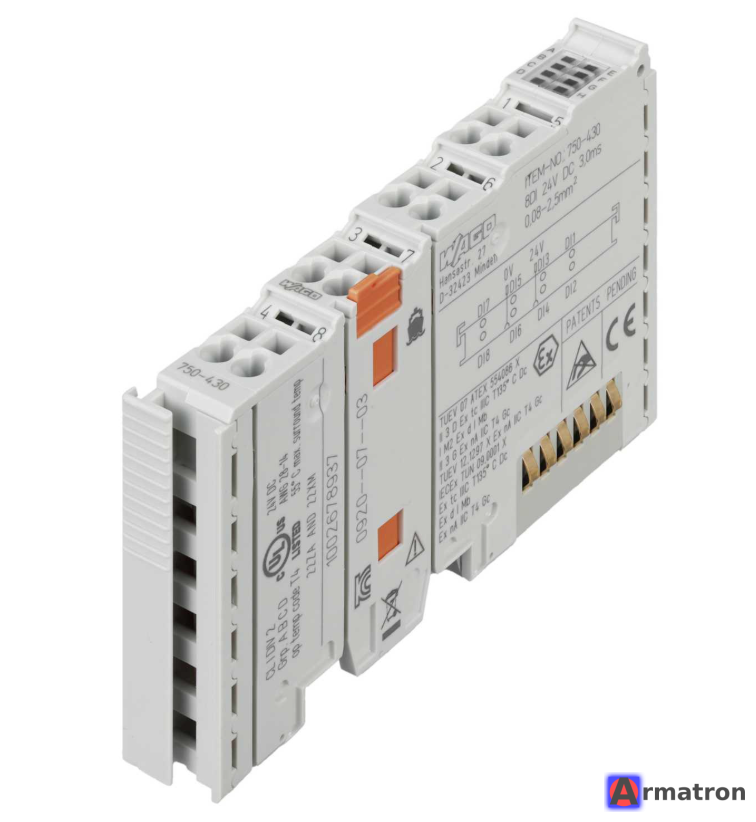

WAGO 750-430 — это 8-канальный модуль дискретного ввода для системы WAGO-I/O-SYSTEM 750. Он предназначен для получения сигналов от датчиков, кнопок и переключателей в промышленных системах автоматизации.
Ниже приведены подробные технические характеристики, особенности подключения и эксплуатации данного модуля.
Основные характеристики
- Количество входов: 8 каналов.
- Номинальное напряжение: 24 В постоянного тока (DC).
- Диапазон напряжений для сигнала «1» (логическая единица): от 15 В до 30 В.
- Диапазон напряжений для сигнала «0» (логический ноль): от -3 В до +5 В.
- Входной фильтр (задержка): 3,0 мс (стандартное значение для подавления дребезга контактов и помех).
- Входной ток (тип.): 2,8 мА на канал.
- Потребление тока (внутреннее, 5 В): 17 мА.
- Изоляция: 500 В (между системой и полевым уровнем).
- Тип подключения: 1-проводная схема (однопроводное подключение).
Особенности модуля
- Компактность: В одном корпусе шириной 12 мм размещено сразу 8 входов.
- Технология CAGE CLAMP®: Пружинные зажимы обеспечивают виброустойчивое и быстрое соединение без использования специального инструмента.
- Индикация: На лицевой панели расположены зеленые светодиоды для каждого канала, которые показывают состояние входа (включен/выключен).
- Широкая совместимость: Работает со всеми стандартными капплерами (контроллерами полевой шины) систем WAGO 750 (Ethernet, Profibus, Modbus, CANopen и др.).
Схема подключения (Распиновка)
Поскольку это 1-проводной модуль, на его клеммах присутствуют только сигнальные входы (DI 1 — DI 8).
- Контакты 1–4: Входы каналов 1, 2, 3, 4.
- Контакты 5–8: Входы каналов 5, 6, 7, 8.
Важное замечание по монтажу:
Для работы модуля необходимо, чтобы «минус» (0V) датчиков был соединен с «минусом» питания системы через внутреннюю шину (Power Jumper Contacts). Если ваши датчики требуют отдельного питания 24V или общей шины 0V, вам могут понадобиться дополнительные модули питания (например, 750-602) или модули распределения потенциала (например, 750-614), так как на самом модуле 750-430 клемм для «массы» (0V) нет.
Преимущества фильтра 3,0 мс
Задержка в 3 мс является «золотым стандартом» для обычных дискретных сигналов (концевики, кнопки). Она позволяет игнорировать высокочастотные помехи и дребезг механических контактов, обеспечивая стабильную работу контроллера.
Применение
- Считывание состояний кнопок и переключателей.
- Контроль положения механизмов (герконы, индуктивные датчики).
- Мониторинг аварийных сигналов от оборудования.
Если вам нужна документация или схема подключения в PDF, модуль 750-430 является одной из самых популярных позиций Wago, и вся информация доступна на официальном сайте производителя.
