Дискретный модуль расширения Logo! DM8 230R 6ED1055-1FB00-0BA2 Simens

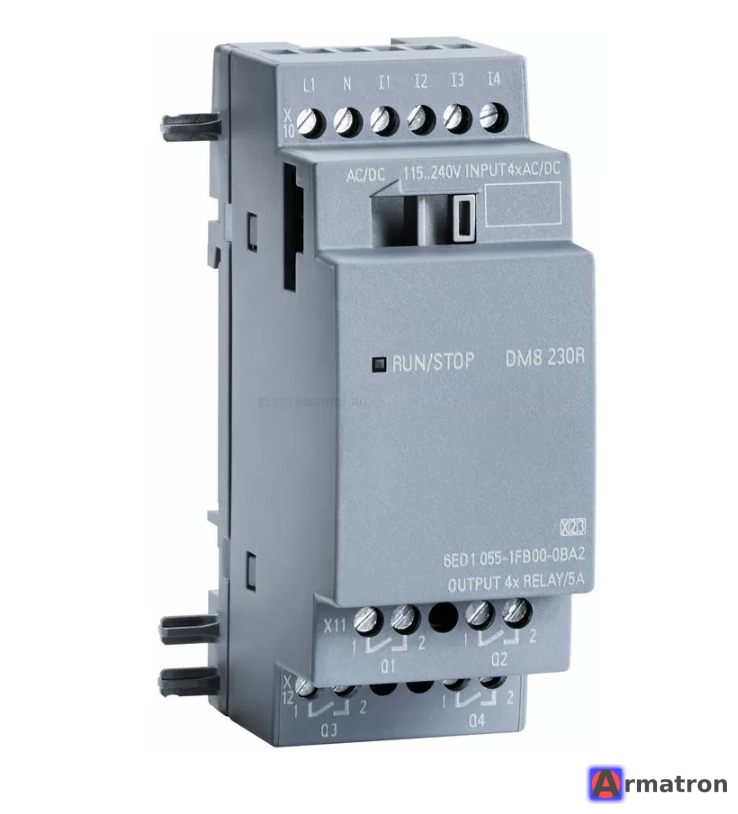

Siemens LOGO! DM8 230R (артикул 6ED1055-1FB00-0BA2) — это дискретный модуль расширения для логических контроллеров серии LOGO! 8.

Он используется для увеличения количества входов и выходов базового модуля, когда стандартных ресурсов контроллера недостаточно для решения задачи автоматизации.

Основные характеристики:

1. Количество каналов:
   • 4 цифровых входа (DI): Рассчитаны на напряжение 115–240 В переменного или постоянного тока (AC/DC).
   • 4 цифровых выхода (DO): Релейные выходы.
2. Напряжение питания: 115...240 В AC/DC (модуль работает в том же диапазоне напряжений, что и входы).
3. Тип выходов (Реле):
   • Максимальный ток нагрузки: 5 А (на канал).
   • Подходит для коммутации как переменного, так и постоянного тока.
   • Позволяет подключать исполнительные устройства напрямую (например, небольшие двигатели, лампы, контакторы).
4. Совместимость:
   • Данный модуль (версия 0BA2) предназначен специально для использования с базовыми модулями LOGO! 8 и выше.
5. Монтаж:
   • Установка на стандартную 35-мм DIN-рейку.
   • Ширина модуля — 36 мм (2 стандартных модуля).
6. Степень защиты: IP20.

Преимущества модели 6ED1055-1FB00-0BA2:

• Универсальность питания: Поддержка широкого диапазона напряжений (от 115 до 240 В) делает его удобным для промышленных и бытовых электросетей.
• Гальваническая развязка: Релейные выходы обеспечивают электрическую изоляцию между контроллером и нагрузкой.
• Простота подключения: Удобные винтовые клеммы и быстрая стыковка с базовым блоком через боковой разъем.

Схема подключения (типовая):

• L1 / N: Питание самого модуля.
• I1, I2, I3, I4: Входы, на которые подается фаза (L1) через датчики или кнопки.
• Relay Outputs: Сухие контакты реле (замыкающие). Вы подключаете один провод нагрузки к фазе, а второй — через контакт реле модуля.

Применение:

Этот модуль идеально подходит для задач, где требуется управление силовыми цепями 220В без использования промежуточных реле:

• Управление освещением.
• Управление насосами и вентиляторами.
• Автоматизация зданий (умный дом).
• Простые станки и конвейерные линии.

Важное примечание: Если вы планируете расширять существующую систему, убедитесь, что ваш базовый модуль также относится к серии LOGO! 8, так как модули от старых версий (например, 0BA6) физически не совместимы с LOGO! 8 (0BA8/0BA0/0BA1).
