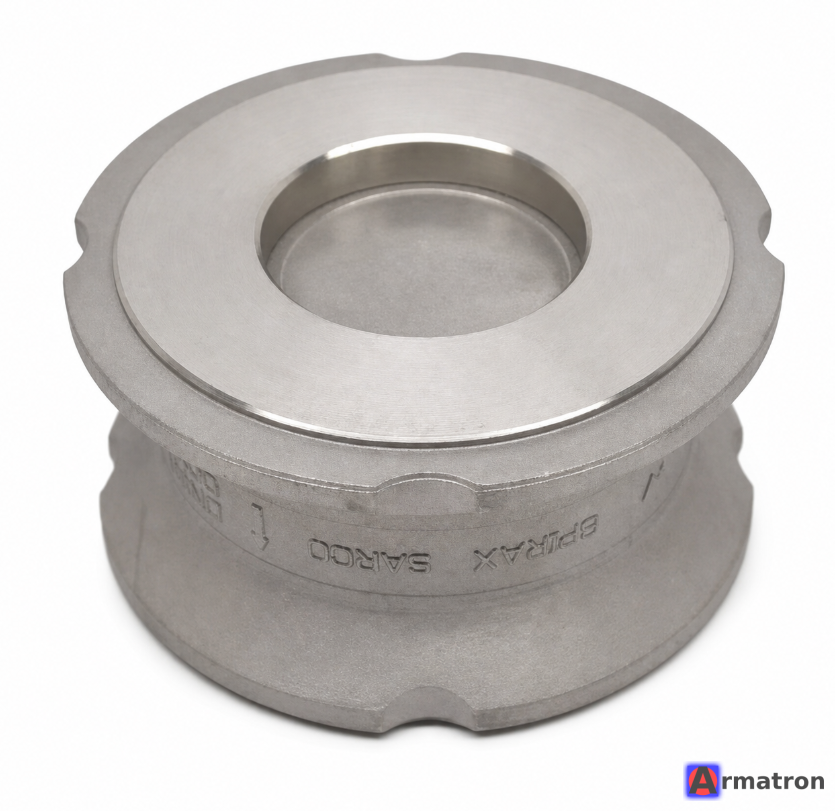

Дисковый обратный клапан DCV4 Dn40 Pn40 1348300 Spirax Sarco

Дисковый обратный клапан Spirax Sarco DCV4 (артикул 1348300) — это высококачественный межфланцевый пружинный обратный клапан, предназначенный для предотвращения обратного потока среды в трубопроводах.

Ниже приведены подробные технические характеристики и описание данной модели:

Основные характеристики

• Модель: DCV4 (Disc Check Valve)
• Артикул: 1348300
• Типоразмер (DN): 40 мм
• Номинальное давление (PN): 40 бар
• Тип присоединения: Межфланцевый (Wafer type) — устанавливается между фланцами.
• Производитель: Spirax Sarco (Великобритания)

Технические параметры

• Материал корпуса: Нержавеющая сталь (обычно ASTM A351 CF8M / 316).
• Материал диска: Нержавеющая сталь.
• Материал пружины: Нержавеющая сталь (стандартно).
• Уплотнение: Металл по металлу (обеспечивает высокую температурную стойкость).
• Рабочая среда: Насыщенный и перегретый пар, вода, конденсат, сжатый воздух, газы и другие агрессивные среды, совместимые с нержавеющей сталью.
• Максимальная рабочая температура: До +300°C (зависит от давления, согласно графику «давление-температура»).
• Минимальная температура: -29°C (в зависимости от исполнения).

Особенности конструкции и преимущества

1. Компактность: Малая строительная длина и вес по сравнению с поворотными обратными клапанами.
2. Универсальность установки: Благодаря пружине клапан можно устанавливать в любом положении (горизонтально, вертикально, наклонно). При установке на вертикальном трубопроводе с потоком сверху вниз требуется специальная усиленная пружина (уточняйте комплектацию по артикулу).
3. Низкое сопротивление: Конструкция диска минимизирует потери давления.
4. Надежность: Нержавеющая сталь обеспечивает отличную коррозийную стойкость и длительный срок службы в тяжелых промышленных условиях.

Применение

• Пароконденсатные системы (после конденсатоотводчиков для предотвращения обратного потока конденсата).
• Линии подачи питательной воды в котлы.
• Системы горячего и холодного водоснабжения.
• Технологические линии в химической, пищевой и фармацевтической промышленности.

Монтаж

• Клапан зажимается между фланцами (соответствующими PN10, PN16, PN25 или PN40).
• При установке необходимо следить за направлением стрелки на корпусе (направление потока).
• Не требует использования прокладок между клапаном и фланцем, если используются специальные центрирующие кольца, но в стандартной практике плоские прокладки необходимы.
