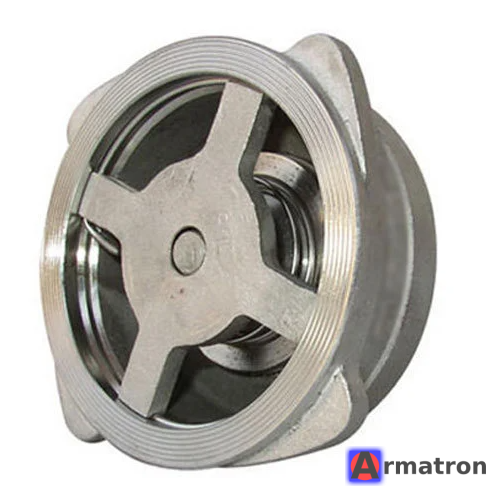

Дисковый обратный клапан DCV3 Dn25 Pn40 Spirax Sarco

Ниже приведено подробное техническое описание дискового обратного клапана Spirax Sarco DCV3 типоразмера Dn25 с номинальным давлением Pn40.

Общее описание

DCV3 — это дисковый обратный клапан межфланцевого типа (wafer), предназначенный для предотвращения обратного потока среды в трубопроводе. Благодаря компактной конструкции и использованию нержавеющей стали, он является универсальным решением для пара, конденсата, воды, масел и газов.

Технические характеристики

• Производитель: Spirax Sarco (Великобритания/Франция).
• Модель: DCV3.
• Условный проход (Dn): 25 мм (1 дюйм).
• Номинальное давление (Pn): 40 бар.
• Тип присоединения: Межфланцевое (стягивается между фланцами трубопровода). Подходит для фланцев DIN Pn10/16/25/40, а также BS 10, ANSI 150 и 300.
• Монтажная длина: Стандарт EN 558 (серия 49).

Материалы конструкции

Клапан DCV3 полностью выполнен из коррозионностойких материалов:

• Корпус: Аустенитная нержавеющая сталь (обычно AISI 316 / 1.4408).
• Диск (тарелка): Аустенитная нержавеющая сталь.
• Пружина: Нержавеющая сталь (для стандартных температур) или жаропрочные сплавы (для высоких температур).
• Направляющая пружины: Нержавеющая сталь.

Варианты уплотнения (Седло)

Выбор уплотнения зависит от типа среды и рабочей температуры. Для модели DCV3 существуют следующие варианты:

1. Металл по металлу (Standard):
   • Используется для пара, конденсата и масел.
   • Максимальная температура: до 300°C (в стандартном исполнении).
   • Герметичность не является абсолютной (по стандартам для металл/металл).
2. Мягкое уплотнение (EPDM):
   • Для воды и некоторых химикатов.
   • Температурный диапазон: от -50°C до +150°C.
   • Обеспечивает высокую герметичность.
3. Мягкое уплотнение (Viton/FKM):
   • Для масел, газов, углеводородов.
   • Температурный диапазон: от -15°C до +250°C.

Принцип работы

Поток среды оказывает давление на диск, сжимая возвратную пружину и открывая проход. При прекращении потока или возникновении обратного давления пружина прижимает диск к седлу, закрывая клапан и предотвращая обратный ток среды.

Особенности и преимущества

1. Универсальность монтажа: Клапан может устанавливаться как на горизонтальных, так и на вертикальных трубопроводах (при движении потока вверх).
   • Примечание: При установке на вертикальном трубопроводе с потоком вниз использование не рекомендуется.
2. Компактность: Малый вес и малая строительная длина упрощают монтаж в ограниченном пространстве.
3. Коррозионная стойкость: Полностью нержавеющая конструкция обеспечивает долгий срок службы в агрессивных средах.
4. Низкое давление открытия: Стандартное давление открытия составляет около 20-25 мбар (зависит от направления потока).

Габаритные размеры (для Dn25)

(Значения могут незначительно варьироваться в зависимости от года выпуска, сверяйте с паспортом)

• Диаметр наружный (A): ~71 мм (для центровки внутри болтов фланцев).
• Строительная длина (L): ~22 мм.
• Вес: ~0.25 кг.

Применение

• Паровые системы (защита конденсатоотводчиков, предотвращение вакуума).
• Системы водоснабжения и отопления.
• Технологические линии с агрессивными химическими средами (совместимыми с нержавеющей сталью).

Как заказать

При заказе, помимо указания "DCV3 Dn25 Pn40", важно уточнить тип уплотнения, так как это влияет на артикул изделия (например, версия для пара будет отличаться от версии для холодной воды типом седла).

Данная информация носит справочный характер. Перед установкой обязательно ознакомьтесь с инструкцией по эксплуатации и паспортом конкретного изделия.
