Дисковый обратный клапан DCV3 Dn20 Pn40 Spirax Sarco

Ниже приведено подробное описание и технические характеристики дискового обратного клапана Spirax Sarco DCV3 типоразмера Dn20.

Общее описание

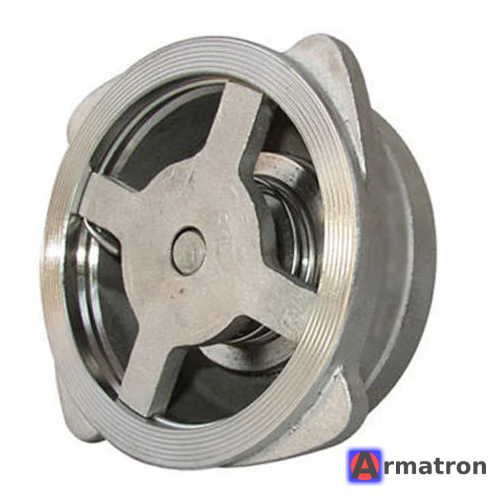

DCV3 — это дисковый обратный клапан межфланцевого типа (Wafer). Он предназначен для предотвращения обратного потока рабочей среды в трубопроводах. Благодаря своей компактной конструкции он легко устанавливается между фланцами. Модель DCV3 выполнена из нержавеющей стали, что делает ее пригодной для использования с паром, конденсатом, водой, газами и агрессивными средами.

Технические характеристики

• Модель: DCV3
• Производитель: Spirax Sarco (Великобритания/международный концерн)
• Условный диаметр (Dn): 20 мм (3/4 дюйма)
• Условное давление (Pn): 40 бар (Pn40). Клапан подходит для установки между фланцами Pn6, Pn10, Pn16, Pn25 и Pn40.
• Тип присоединения: Межфланцевое (стягивается болтами между двумя фланцами трубопровода).
• Пропускная способность (Kvs): Приблизительно 7.5 м³/ч (для Dn20).
• Давление открытия: Стандартные пружины рассчитаны на открытие при перепаде давления около 25 мбар (в зависимости от направления потока).

Материалы (Стандартное исполнение)

• Корпус: Аустенитная нержавеющая сталь (обычно ASTM A351 CF3M / 1.4404 или аналог).
• Диск (тарелка): Аустенитная нержавеющая сталь.
• Пружина: Нержавеющая сталь (обычно 316 или Nimonic для высоких температур).
• Седло (уплотнение):
  • Стандарт: Металл по металлу (нержавеющая сталь). Подходит для пара и высоких температур.
  • Опции: Viton (FKM) или EPDM — для воды/газов, где требуется повышенная герметичность, но при более низких температурах.

Параметры эксплуатации (для Pn40)

Максимальные параметры зависят от типа уплотнения:

1. Уплотнение Металл/Металл:
   • Максимальная температура (Tmax): +300°C (при давлении около 31 бар).
   • Максимальное давление (Pmax): 40 бар (при температуре до 100°C).
2. Мягкие уплотнения (EPDM/Viton):
   • Температурный предел обычно ограничен 120°C (EPDM) или 200-250°C (Viton), давление сохраняется Pn40 в пределах допустимых температур.

Габаритные размеры (Ориентировочные для Dn20)

• Строительная длина (L): 19 мм (соответствует стандарту EN 558, ряд 49).
• Наружный диаметр (D): Подходит внутрь болтового круга фланцев Dn20 Pn40 (обычно около 60-63 мм, центрируется по болтам или корпусу).
• Вес: ~0.33 кг.

Особенности монтажа

• Клапан может устанавливаться в горизонтальном положении.
• Клапан может устанавливаться в вертикальном положении, но только при потоке снизу вверх.
• При монтаже необходимо следить за стрелкой на корпусе, указывающей направление потока.
• Центровка осуществляется по крепежным болтам фланцев.

Применение

• Пароконденсатные системы (на выходе конденсатоотводчиков).
• Системы водоснабжения и отопления.
• Технологические трубопроводы в пищевой и химической промышленности (благодаря нержавеющей стали).

Примечание: При заказе важно уточнить тип уплотнения (седла), так как для паровых систем обязательно требуется исполнение "металл по металлу".
