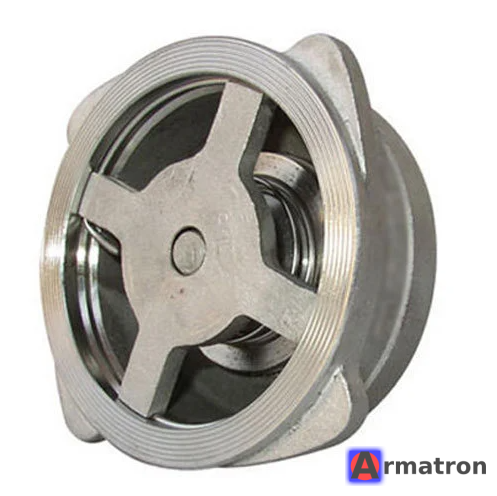

Дисковый обратный клапан DCV3 Dn15 Pn40 Spirax Sarco

Ниже представлена подробная техническая информация о дисковом обратном клапане Spirax Sarco DCV3 типоразмера Dn15 и давлением Pn40.

Клапаны серии DCV3 — это компактные межфланцевые обратные клапаны из нержавеющей стали, предназначенные для предотвращения обратного потока среды в трубопроводах.

Основные характеристики

• Модель: DCV3
• Производитель: Spirax Sarco (Великобритания/международный концерн)
• Номинальный диаметр (Dn): 15 мм (1/2 дюйма)
• Номинальное давление (Pn): 40 бар (корпус рассчитан на PN40, но может устанавливаться между фланцами PN6, PN10, PN16, PN25, PN40).
• Тип присоединения: Межфланцевое (Wafer). Клапан зажимается между двумя фланцами трубопровода.
• Строительная длина: В соответствии с EN 558 серия 49 (для Dn15 обычно составляет 16 мм).

Материалы (Стандартное исполнение)

Серия DCV3 отличается тем, что выполнена полностью из нержавеющей стали, что позволяет использовать её на агрессивных средах, чистом паре и в пищевой промышленности.

• Корпус: Нержавеющая сталь (аустенитная), обычно ASTM A351 CF3M или 1.4404 (аналог 03Х17Н14М3).
• Диск (тарелка): Нержавеющая сталь AISI 316.
• Пружина: Нержавеющая сталь или сплав Inconel (для высоких температур).
• Седло (Уплотнение):
  • Стандарт: Металл-по-металлу (нержавеющая сталь). Используется для пара и высокотемпературных сред.
  • Опции: Возможно мягкое уплотнение (Viton, EPDM) для лучшей герметичности на газах или воде, но с ограничением по температуре.

Технические параметры для Dn15

• Пропускная способность (Kvs): ~ 4.4 м³/ч (объем воды, проходящий через открытый клапан при перепаде давления 1 бар).
• Давление открытия: Зависит от направления потока и наличия пружины. Обычно составляет около 20-25 мбар при стандартной пружине.
• Максимальная температура:
  • До 300°C (и выше, в зависимости от кривой давления/температуры) при уплотнении металл-по-металлу.
  • Значительно ниже при использовании мягких уплотнений (EPDM до ~135°C, Viton до ~250°C кратковременно).

Принцип работы и монтаж

1. Принцип: Поток среды давит на диск, сжимая пружину и открывая проход. При прекращении потока или возникновении обратного давления пружина возвращает диск в седло, перекрывая трубу.
2. Монтаж:
   • Может устанавливаться как на горизонтальных, так и на вертикальных трубопроводах.
   • При вертикальной установке поток должен быть направлен снизу вверх.
   • Центрирование происходит по болтам фланцев (самоцентрирующийся корпус).

Области применения

Благодаря конструкции из нержавеющей стали AISI 316L, клапан DCV3 Dn15 широко используется в:

• Пароконденсатных системах (паропроводы, линии конденсата).
• Системах водоснабжения и отопления.
• Химической и нефтехимической промышленности.
• Пищевой промышленности (где допустим контакт с нержавеющей сталью).

Код заказа (пример)

При заказе часто используется маркировка вида:
Spirax Sarco DCV3, Dn15, Pn40, Metal Seat (или EPDM/Viton)

Важное примечание: Убедитесь, что ответные фланцы на трубе соответствуют размеру Dn15 и могут обеспечить правильное зажатие клапана (плоские или воротниковые фланцы).
