Диодный модуль EMG 90-DIO 32M 2954934 Phoenix Contact

Это техническое описание для диодного модуля Phoenix Contact EMG 90-DIO 32M (Артикул 2954934).

Ниже приведены основные характеристики и назначение данного устройства:

Основное описание

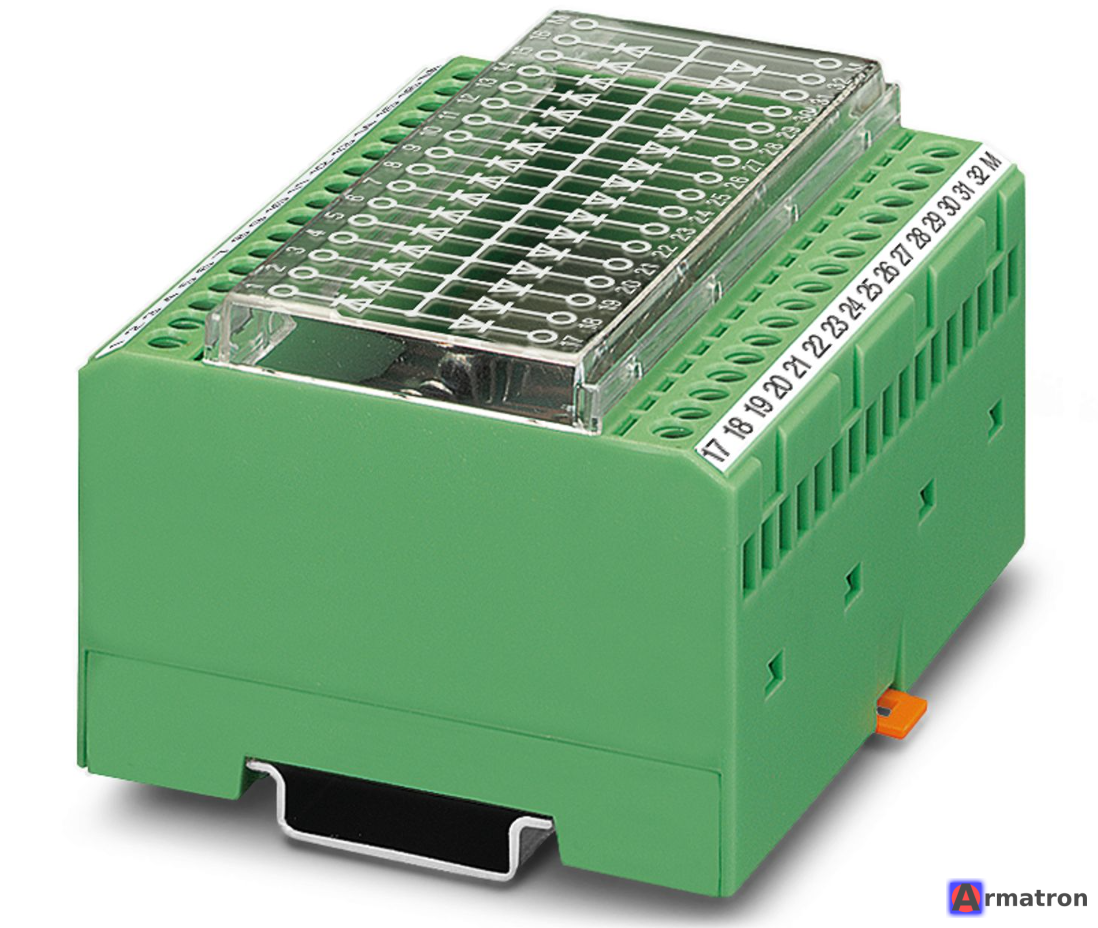

Это модуль с диодной сборкой, предназначенный для монтажа на DIN-рейку. Он используется в системах промышленной автоматизации для развязки сигналов, защиты от обратного тока или для схем проверки ламп.

Т
ехнические характеристики

• Производитель: Phoenix Contact
• Артикул (Art.-No.): 2954934
• Тип изделия: EMG 90-DIO 32M

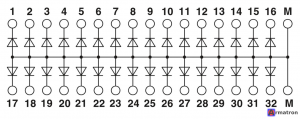

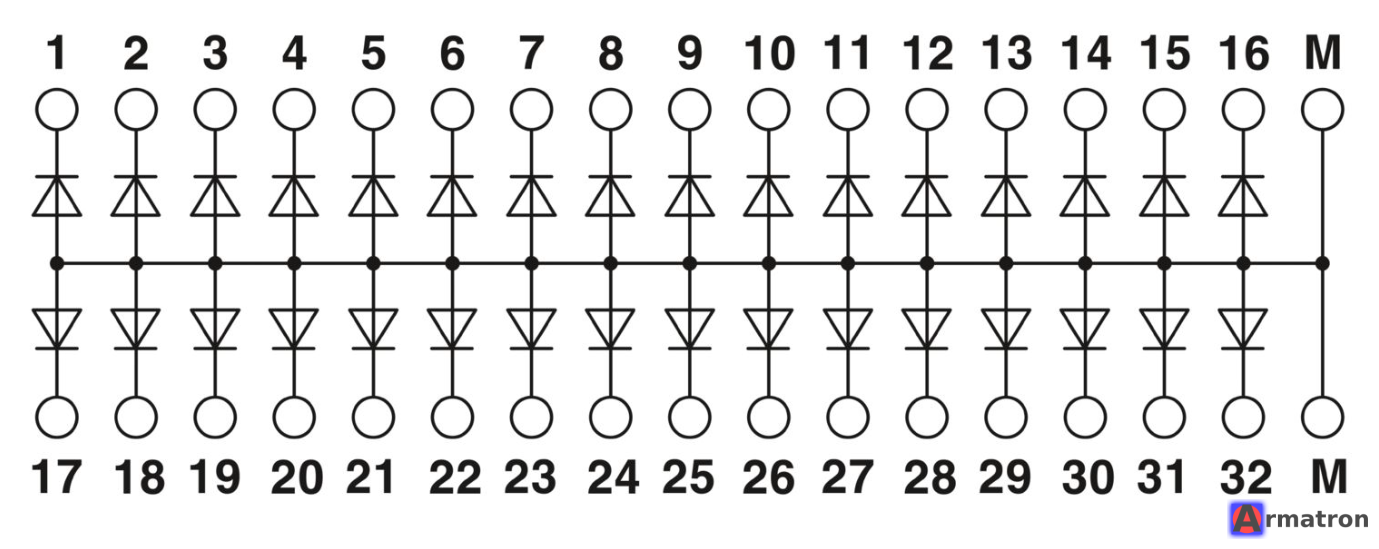

• Конфигурация: 32 диода с общим анодом (общий «плюс»).
  • Примечание: Это означает, что аноды всех 32 диодов соединены вместе, а катоды выведены на отдельные клеммы.
• Рабочее напряжение: макс. 250 В AC.
• Пиковое обратное напряжение диода: 1300 В.
• Ток на диод: макс. 0,7 А.
• Тип диодов: 1N 4007.

Конструкция и монтаж

• Корпус: EMG 90 (ширина корпуса 90 мм).
• Тип подключения: Винтовые зажимы (M3).
• Монтаж: На DIN-рейку (NS 32 или NS 35/7,5 или NS 35/15).
• Материал корпуса: Поликарбонат, армированный волокном (зеленый цвет).
• Диапазон рабочих температур: от -20 °C до +50 °C.

Применение

Чаще всего данный модуль (с общим анодом) используется для:

1. Схем проверки ламп (Lamp test): Позволяет включить все индикаторы на панели оператора одновременно для проверки их исправности без подачи реальных сигналов от датчиков.
2. Развязки сигналов: Предотвращение протекания тока в нежелательных направлениях в управляющих цепях.
3. Сбора сигналов: Объединение нескольких сигналов в один канал сигнализации.
