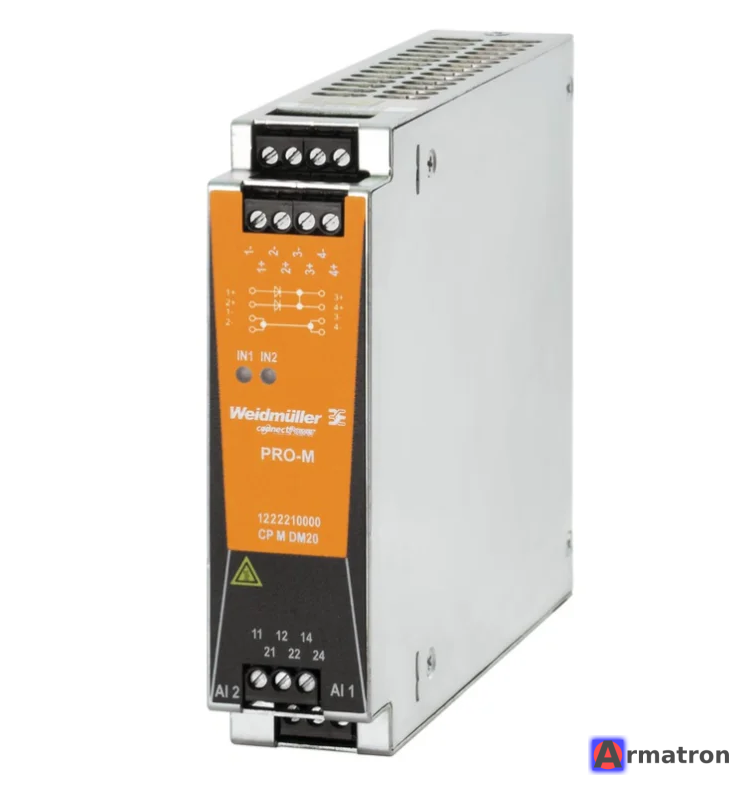

Диодный модуль CP M DM20 1222210000 Weidmuller

Weidmüller CP M DM20 (Артикул: 1222210000) — это диодный модуль, предназначенный для организации систем резервирования питания. Он входит в линейку профессиональных источников питания PRO-M.

Вот основные характеристики и описание данного устройства:

1. Основное назначение

Модуль используется для развязки (декуплинга) двух источников питания.

• Резервирование: Вы подключаете два блока питания к этому модулю. Если один блок питания выходит из строя, второй автоматически берет нагрузку на себя без прерывания питания потребителя (например, контроллера PLC).
• Увеличение мощности: Позволяет суммировать мощность двух блоков питания (хотя основная функция — именно надежность/резервирование).

2. Технические характеристики

• Входное напряжение: 24 В DC (диапазон обычно 18...30 В DC).
• Выходной ток: Макс. 20 А.
• Количество входов: 2 (для подключения двух БП).
• Количество выходов: 1 (на нагрузку).
• Падение напряжения: Примерно 0.5 В (типичное для диодных модулей).
• КПД: > 97%.

3. Конструкция и монтаж

• Корпус: Металлический (прочный, улучшает теплоотвод). Серия PRO-M отличается компактным и надежным дизайном.
• Монтаж: На DIN-рейку (TS 35).
• Габариты (Ш x В x Г): 34 x 130 x 150 мм.
• Вес: Около 560 г.
• Температура эксплуатации: от -25 °C до +70 °C (что позволяет использовать его в тяжелых промышленных условиях).

4. Особенности

• Индикация: Обычно имеет светодиодную индикацию состояния (DC OK).
• Надежность: MTBF (среднее время наработки на отказ) > 500,000 часов.
• Сертификация: CE, cULus, GL (морской регистр), EAC и другие, что позволяет применять его в судостроении и взрывоопасных зонах (при наличии соответствующей маркировки).

Схема подключения (упрощенно)

1. Вход 1: Плюс (+) от Блока Питания №1.
2. Вход 2: Плюс (+) от Блока Питания №2.
3. Минусы (-): Минусы обоих блоков питания соединяются вместе и идут к нагрузке (диодный модуль коммутирует только плюсовую линию).
4. Выход: Плюс (+) идет к вашему оборудованию.

Рекомендации

Если вы проектируете шкаф автоматики, где критична непрерывная работа (например, управление непрерывным производством, серверные, системы безопасности), использование CP M DM20 вместе с двумя блоками питания (например, серии PRO-M) является стандартом надежности.

Если вам нужна официальная документация (Datasheet), я рекомендую искать её на сайте Weidmüller по артикулу 1222210000.
