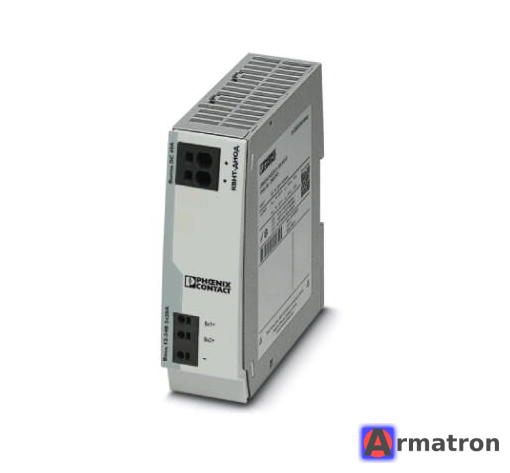

Диод КВНТ-ДИОД/12-24DC/2X20/1X40 1032334 Phoenix Contact

Артикул 1032334 производства Phoenix Contact соответствует модулю резервирования питания серии QUINT4.

Маркировка «КВНТ-ДИОД» — это кириллическое написание (локализация) серии QUINT-DIODE, которое часто использовалось для продукции, поставляемой или производимой для российского рынка.

Вот полные технические характеристики и описание данного устройства:

Основные данные

• Оригинальное название: QUINT4-DIODE/12-24DC/2X20/1X40
• Артикул: 1032334
• Тип изделия: Диодный модуль (модуль развязки)
• Серия: QUINT POWER (4-е поколение)

Технические характеристики

1. Входные параметры:
   • Номинальное входное напряжение: 12 В DC ... 24 В DC
   • Диапазон входного напряжения: 10 В DC ... 30 В DC
   • Номинальный входной ток: 2x 20 А (два входа) или 1x 40 А (один вход, если объединить клеммы).
2. Выходные параметры:
   • Номинальный выходной ток: 40 А (макс. 60 А в режиме Boost кратковременно).
   • Падение напряжения: < 0.5 В (при токе 40 А).
3. Конструкция:
   • Монтаж: на DIN-рейку.
   • Тип подключения: Push-in (пружинные зажимы, не требуют инструмента).
   • Материал корпуса: Металл (алюминий/сталь), прочный промышленный дизайн.
   • Степень защиты: IP20.
   • Температурный диапазон: от -40 °C до +70 °C.

Назначение и функции

Этот модуль используется для создания систем резервирования питания (схемы N+1 или 1+1).

• Принцип работы: Он объединяет выходы двух одинаковых блоков питания. Если один блок питания выходит из строя (короткое замыкание на выходе БП или потеря сети), диод предотвращает "перетекание" тока обратно в неисправный блок, и нагрузка продолжает питаться от второго блока без перерыва.
• Особенности: Серия QUINT4 отличается высокой надежностью, вибростойкостью и компактностью. Технология Push-in упрощает монтаж.

Важное примечание

Компания Phoenix Contact официально покинула российский рынок.

1. Если вы ищете замену, вам нужны диодные модули резервирования или MOSFET-модули резервирования с характеристиками: Вход 12-24В, Ток 2х20А (выход 40А).
2. Если вы видите маркировку «КВНТ», это означает, что устройство, скорее всего, было произведено или сертифицировано в период присутствия компании в РФ (возможно, на заводе в Тюмени, который ныне работает под другим брендом, либо это складские остатки).
