Основные характеристики
Серия
Acti 9
Наименование продукта

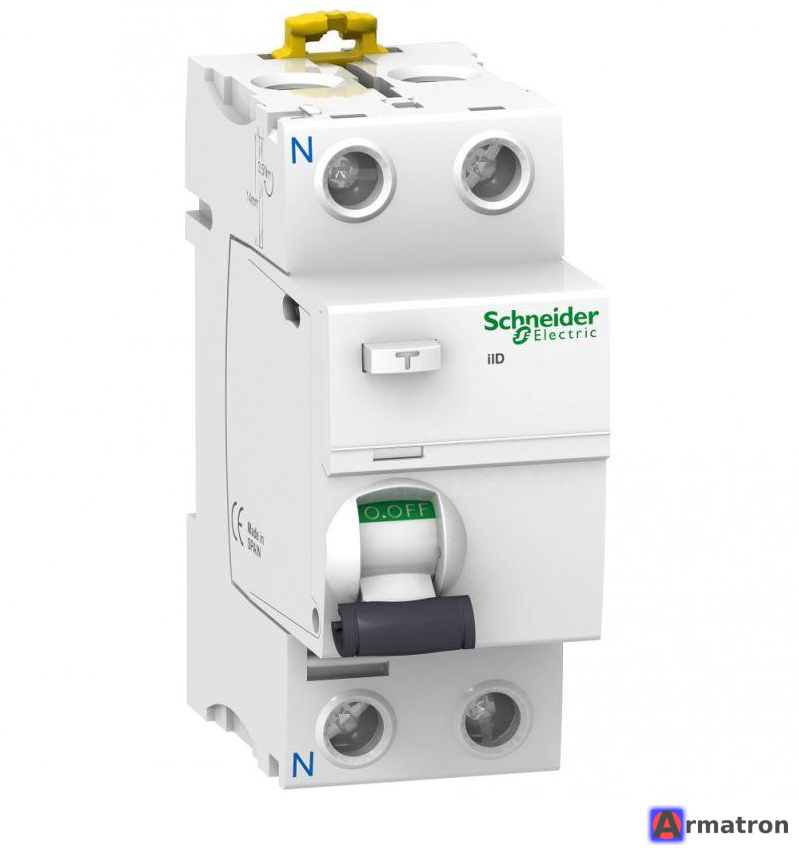

Acti 9 iID
Тип продукта
Выключатель дифференциального тока
Краткое название устройства
IID
Описание полюсов
2P
Положение нейтрали
Слева
Номинальный ток
25 А
Тип сети
Переменный ток
Чувствительность по току утечки
30 мА
Задержка срабатывания защиты от тока утечк
Мгновенный
Класс защиты от тока утечки
Тип АС
Дополнительные характеристики
Место устройства в сети
Отходящий
Частота сети
50/60 Гц
[Ue] номинальное рабочее напряжение
220...240 В Переменный ток 50/60 Гц
Технология срабатывания защиты по дифферен
Независящий от напряжения
Номинальная отключающая и включающая спосо
Idm 1500 А
Im 1500 А
Номинальный условный ток короткого замыкан
10 кА
[Ui] номинальное напряжение изоляции
500 В Переменный ток 50/60 Гц
[Up] номинальное импульсное выдерживаемое на
6 кВ
Скачок тока
250 А
Индикатор положения контакта
Да
Тип управления
Рычаг управления
Исполнение монтажа
Защелкивающийся
Способ монтажа
DIN-рейка
Шаг 9 мм
4
Высота
91 мм
Ширина
36 мм
Глубина
73,5 мм
Вес нетто
0,21 кг
Цвет
Белый
Механическая износостойкость
20000 циклы
Электрическая износостойкость
AC-1: 15000 циклы
Описание параметров блокировки
Устройство для установки навесных замков
Соединения – клеммы
Единая клемма Верхняя или нижняя1…35 мм² жесткий
Единая клемма Верхняя или нижняя1…25 мм² гибкий
Единая клемма Верхняя или нижняя1…25 мм² Гибкий с наконечником
Длина зачистки проводов
14 мм для Верхняя или нижняя соединение
Момент затяжки
3,5 Н·м Верхняя или нижняя
Условия эксплуатации
Стандарты
EN/IEC 61008-1
Степень защиты IP
IP20 в соответствии с МЭК 60529
IP40 (Модульный корпус) в соответствии с МЭК 60529
Степень загрязнения
3
Электромагнитная совместимость
Выдерживаемый импульс 8/20 мкс, 250 A в соответствии с EN/IEC 61008-1
Рабочая температура окружающей среды
-5…60 °C
Температура окружающей среды при хранении
-40…85 °C
