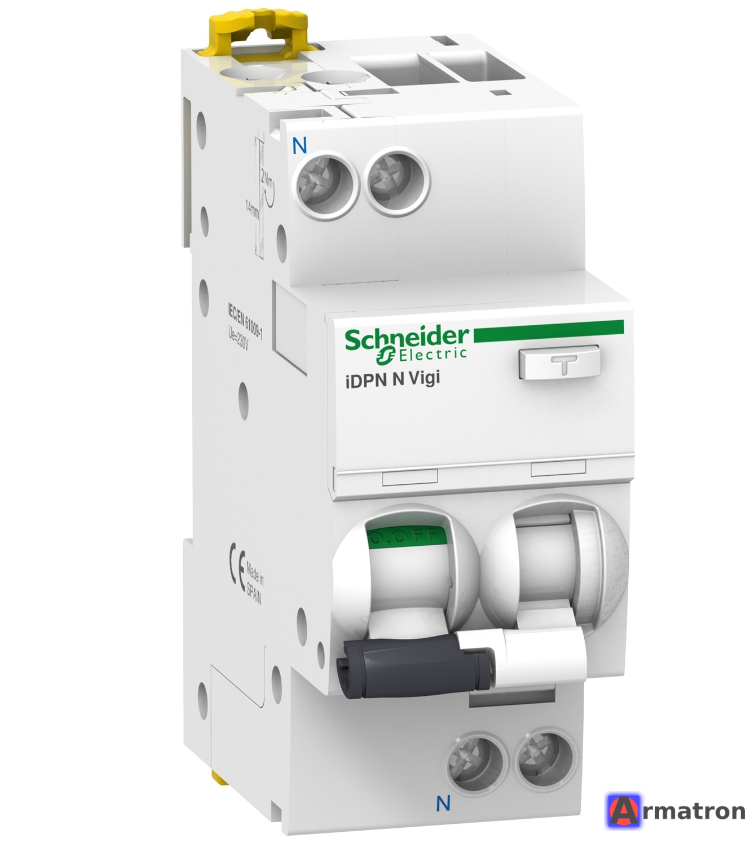

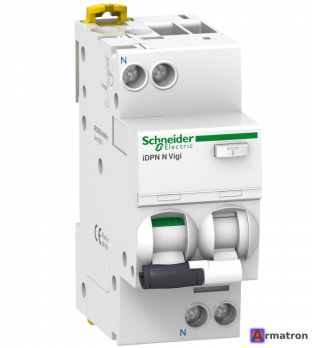

Дифференциальный автоматический iDPN N VIGI 6кА 16A C 30мА AC A9D31616 Schneider Electric

Это подробное описание и технические характеристики указанного вами устройства.

Schneider Electric A9D31616 — это АВДТ (Автоматический Выключатель Дифференциального Тока), в народе называемый «дифавтомат». Он совмещает в себе функции двух устройств: автоматического выключателя (защита от перегрузки и КЗ) и УЗО (защита человека от удара током и защита от пожара).

Ниже приведена полная расшифровка характеристик этой модели:

Основные характеристики (Артикул A9D31616)

• Серия: Acti9 (премиальная серия Schneider Electric).
• Модель: iDPN N Vigi.
• Тип устройства: АВДТ (Дифференциальный автомат).
• Количество полюсов: 1P + N (одна фаза и ноль). При срабатывании размыкает и фазу, и ноль.
• Ширина: 2 модуля (36 мм).

Электрические параметры

1. Номинальный ток (16А):

   • Рассчитан на длительную нагрузку до 16 Ампер.
   • Это соответствует мощности примерно 3.5 кВт (3500 Ватт).
   • Применение: Стандартные розеточные группы, освещение, отдельные бытовые приборы.

2. Кривая отключения (C):

   • Универсальная характеристика.
   • Срабатывает при токах перегрузки в 5–10 раз превышающих номинал (пусковые токи).
   • Применение: Подходит для жилых и офисных помещений, где есть нагрузки с умеренными пусковыми токами (холодильники, кондиционеры, пылесосы).

3. Ток утечки (30мА):

   • Чувствительность 30 миллиампер (0.03 А).
   • Назначение: Защита человека от поражения электрическим током при прямом прикосновении.

4. Тип дифференциальной защиты (AC):

   • Реагирует только на синусоидальные переменные токи утечки.
   • Важно: Это самый распространенный и бюджетный тип, но он может не сработать на утечки от современной электроники с импульсными блоками питания (компьютеры, стиральные машины с инвертором), для которых лучше подходит тип А. Тем не менее, для общей бытовой сети тип AC широко используется.

5. Отключающая способность (6кА):

   • Автомат способен безопасно разомкнуть цепь при коротком замыкании силой до 6000 Ампер.
   • Это стандартное и надежное значение для жилого сектора и офисных зданий.

Особенности серии Acti9 iDPN N Vigi

• VisiTrip: Окошко с красным индикатором на передней панели, которое показывает, что устройство отключилось именно из-за аварии (КЗ или утечки), а не было выключено вручную.
• VisiSafe: Зеленая полоса над рычагом гарантирует физический разрыв контактов (безопасность при обслуживании).
• Быстрое включение: Механизм быстрого замыкания контактов снижает их износ.

Где применять этот дифавтомат (A9D31616)?

Это идеальное устройство для защиты розеточных линий в квартире, доме или офисе.

• Розеточные группы в комнатах: (Телевизоры, утюги, обогреватели).
• Кухня: (Чайники, микроволновки, вытяжки).
• Ванная комната: (Фены, бритвы) — обязательно наличие защиты 30мА или 10мА.

Резюме: Это высококачественное, надежное устройство от топового бренда. Оно защитит вашу проводку от пожара, а вас и вашу семью — от удара током.
