Держатель маркировки клеммных коробок KLM-A 1004348 Phoenix Contact

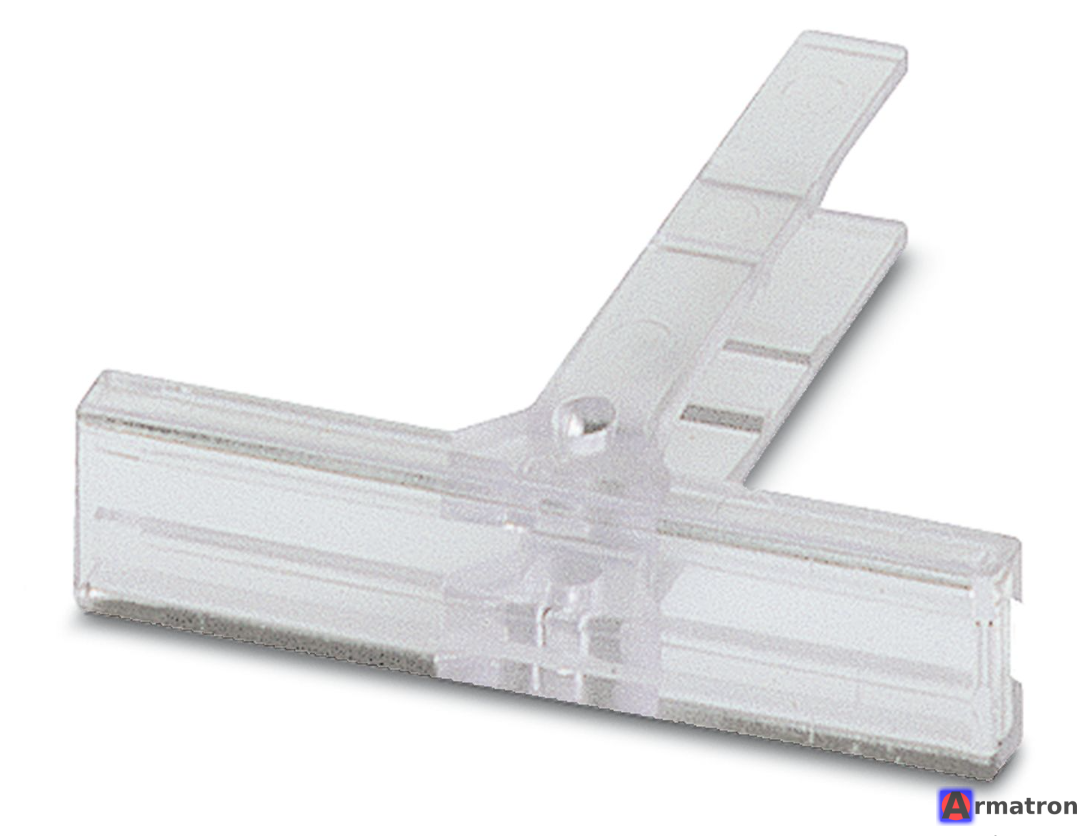

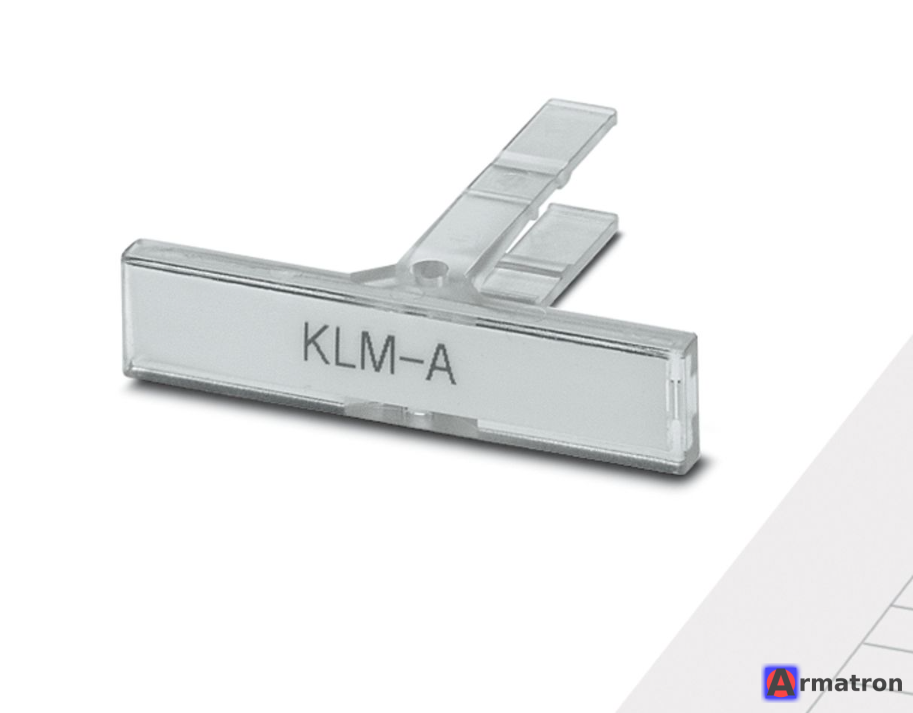

KLM-A (артикул 1004348) — это регулируемый держатель групповой маркировки от немецкого концерна Phoenix Contact. Он широко применяется в электротехнических шкафах для обозначения групп клеммных зажимов.

Вот подробные характеристики и описание данного изделия:

1. Назначение

Держатель предназначен для установки на оконечные стопоры (фиксаторы) на DIN-рейке. Он позволяет наглядно обозначить назначение всей клеммной сборки или её отдельного сегмента.

2. Технические характеристики

• Артикул: 1004348
• Тип: KLM-A
• Материал: ABS (акрилонитрил-бутадиен-стирол)
• Цвет: Прозрачный (верхняя крышка) / Белый (основание)
• Температурный диапазон: от -40 °C до +80 °C
• Класс воспламеняемости (согласно UL 94): HB
• Размеры:
  • Длина: 44 мм
  • Ширина: 9,5 мм
  • Высота: зависит от угла установки

3. Совместимость с оконечными фиксаторами

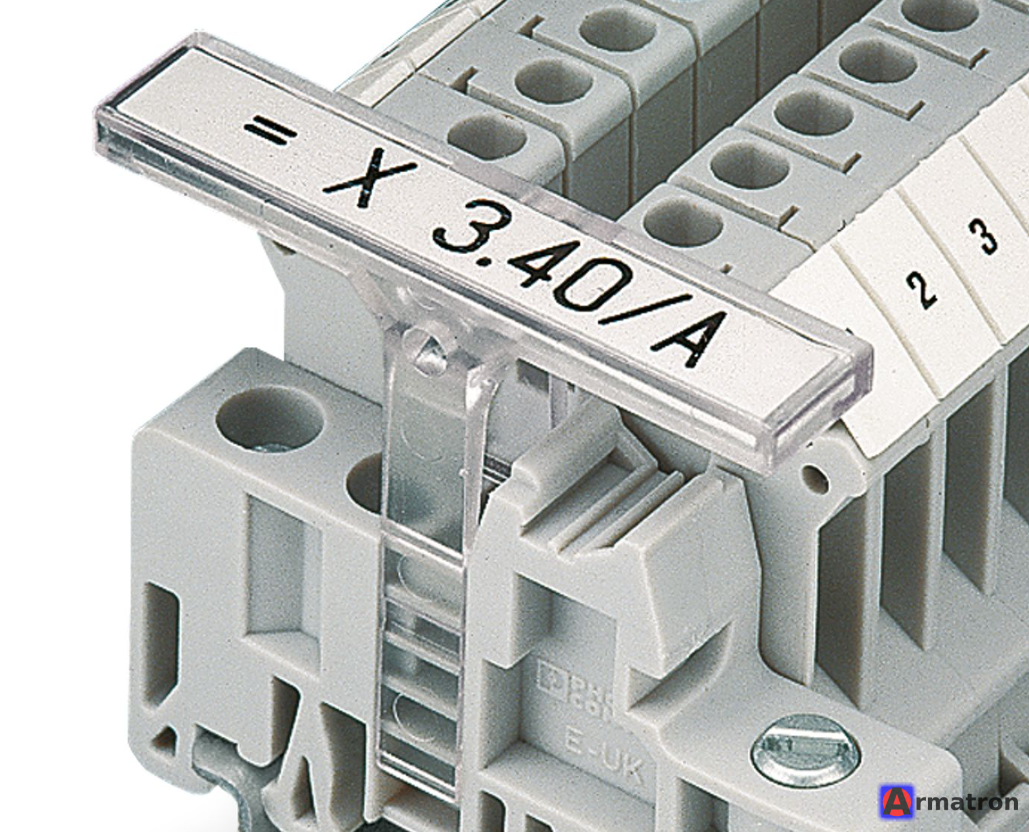

Держатель KLM-A устанавливается в специальные пазы на торцевых стопорах Phoenix Contact. Он совместим с моделями:

• E/UK (артикул 1201442)
• E/NS 35 N (артикул 0800886)
• CLIPFIX 35 (артикул 3022218)
• E/AL-NS 35 (артикул 1201662)

4. Маркировочные вставки (что вставляется внутрь)

В держатель вкладывается бумажная или пластиковая полоска с текстом. Для него подходят:

• ESL 44X7 (артикул 0808242) — вставляемые полоски (печать на лазерном принтере).
• US-EMP (44X7) (артикул 0829438) — пластиковые карточки для термотрансферной печати.
• EMT (44X7)R (артикул 0819275) — маркировка в рулоне.

5. Основные преимущества

1. Регулировка: Благодаря шарнирному соединению, маркировочную поверхность можно наклонять под разным углом для удобства чтения.
2. Защита: Прозрачная крышка надежно защищает бумажную вставку от пыли, влаги и механических повреждений.
3. Универсальность: Подходит для большинства стандартных клеммных сборок на DIN-рейке.
4. Простота монтажа: Защелкивается в фиксатор без использования специальных инструментов.

Где применяется?

Используется в системах автоматизации (АСУ ТП), электрораспределительных щитах и силовых шкафах, где требуется четкая идентификация групп контактов (например: "Питание 24В", "Датчики уровня", "Двигатели конвейера").
