VKV022 от компании IFM Electronic — это надежный и простой в эксплуатации электронный датчик (монитор) вибрации, предназначенный для постоянного контроля состояния вращающегося оборудования.
Его главная особенность, как вы и отметили, — это интуитивно понятная настройка без использования компьютера или сложного программного обеспечения.
Ниже приведен подробный обзор характеристик, принципа работы и преимуществ этой модели.
1. Ключевая особенность: Интуитивная настройка

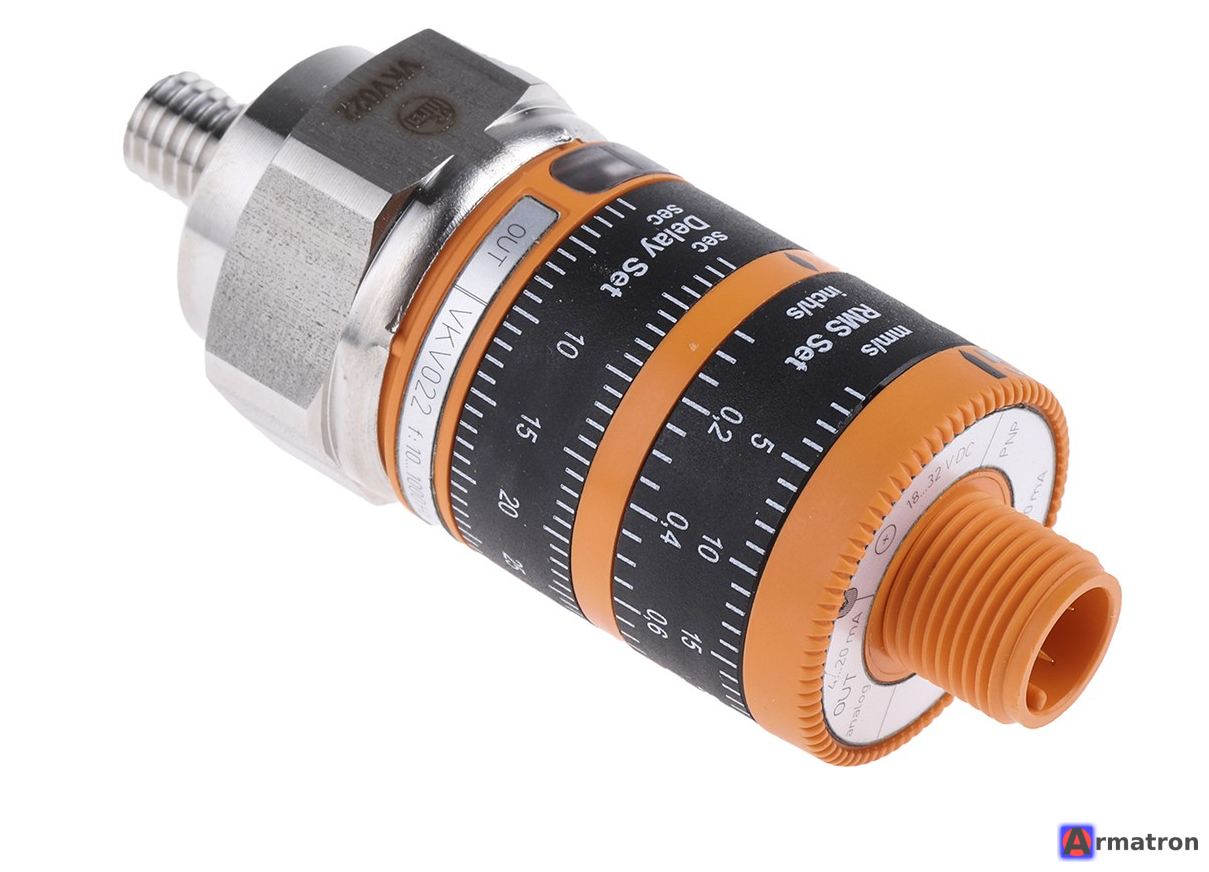

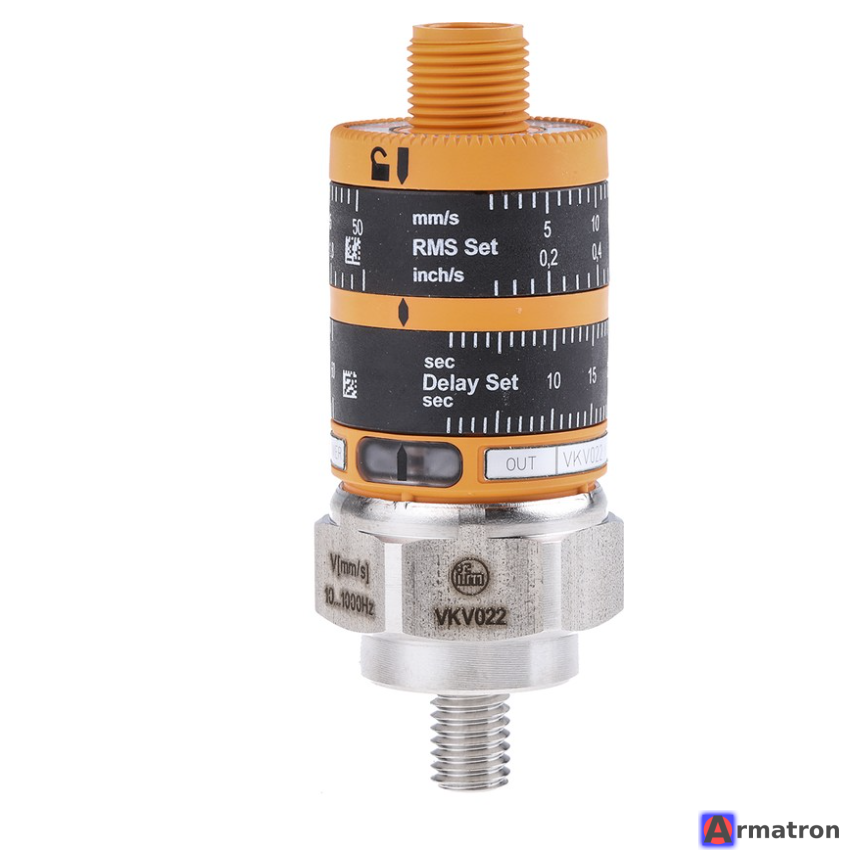

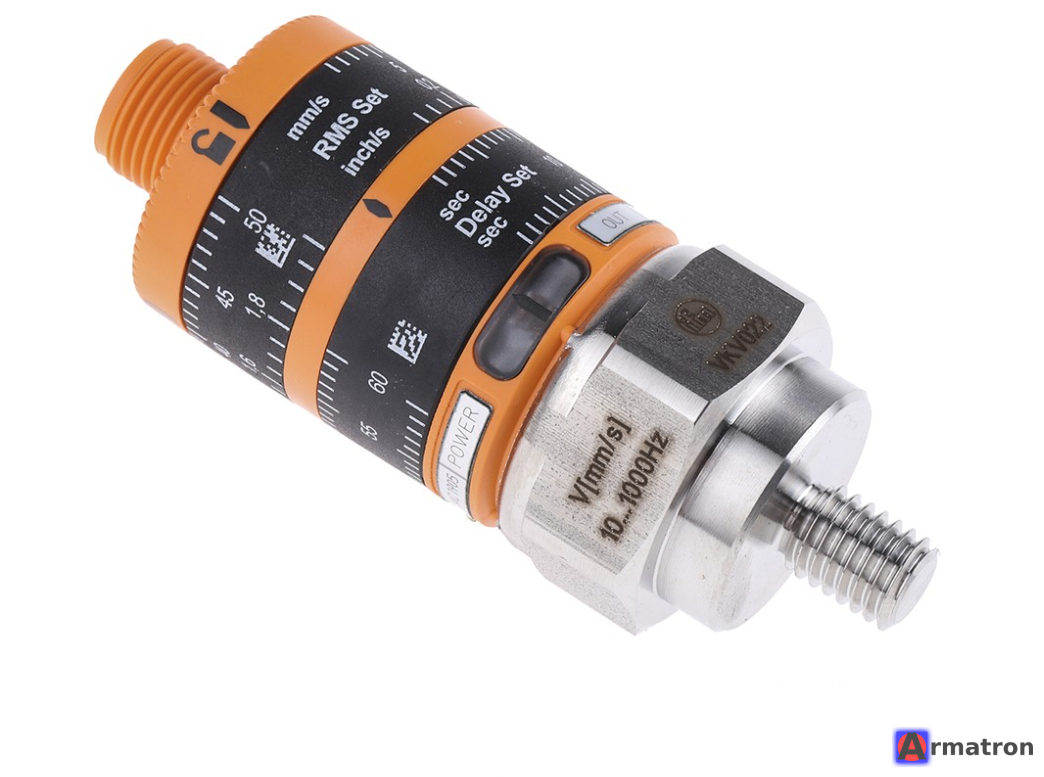

Настройка точки переключения и задержки срабатывания осуществляется механически прямо на корпусе прибора с помощью двух поворотных колец (шкал):
- Настройка точки переключения (Switch Point): Вы вращаете кольцо, чтобы установить предельное значение вибрации (в мм/с), при котором сработает датчик. Шкала легко читается.
- Настройка задержки (Delay): Второе кольцо позволяет установить время задержки срабатывания (от 1 до 60 секунд). Это необходимо для предотвращения ложных срабатываний, например, при кратковременных пиках вибрации во время запуска оборудования.
После настройки кольца можно механически заблокировать, чтобы предотвратить случайное изменение параметров.
2. Технические характеристики VKV022
Этот датчик измеряет общее значение вибрации (среднеквадратичное значение виброскорости, v-rms) в соответствии со стандартами ISO 10816.
- Диапазон измерения: 0...25 мм/с (RMS).
- Диапазон частот: 10...1000 Hz (стандарт для диагностики дисбаланса, расцентровки и общих проблем вращения).
-
Выходы: 2 дискретных выхода (DC PNP).
- Обычно функционируют как нормально закрытые (NC). Размыкаются при превышении уровня вибрации или сбое питания (принцип Fail-Safe / Безопасного отказа).
- Питание: 18...32 В DC.
- Индикация: Светодиоды на корпусе (LED) для отображения питания и состояния переключения.

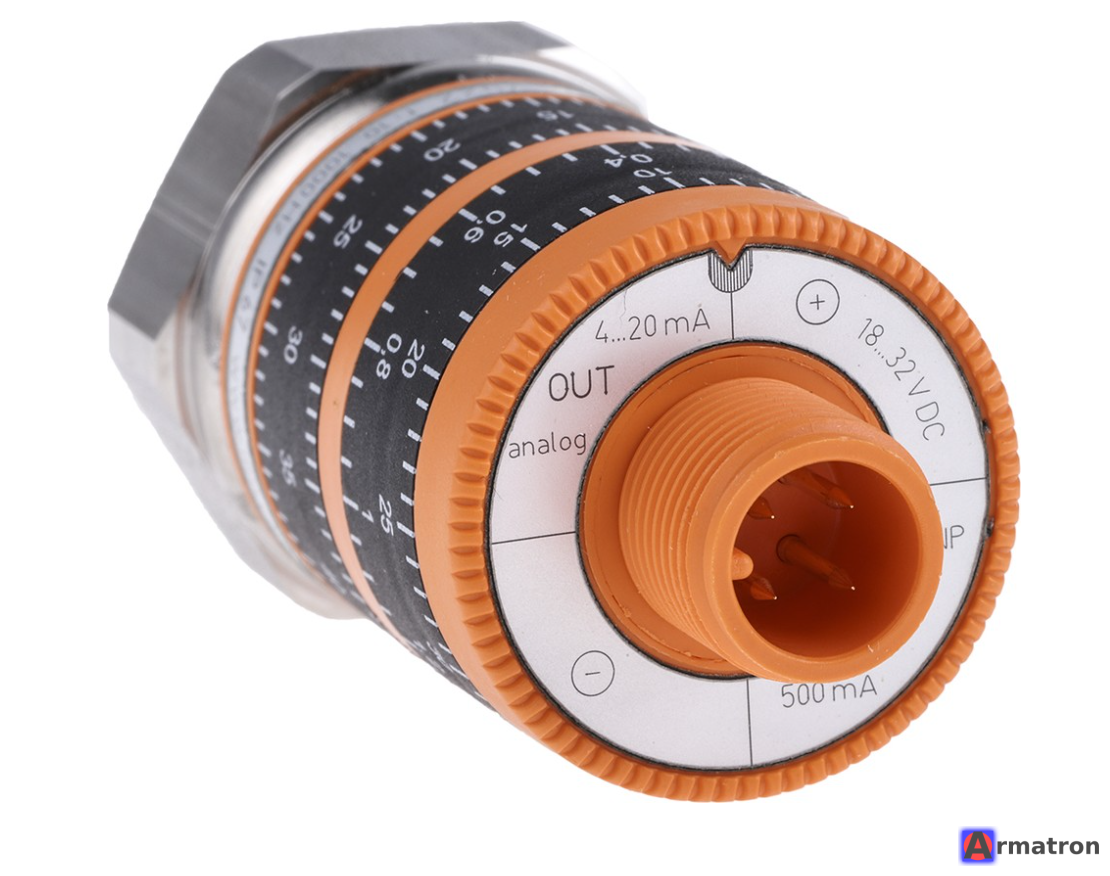

- Подключение: Разъем M12.
- Материал корпуса: Нержавеющая сталь (316L), PBT, PC.
- Степень защиты: IP 67 (пыле- и влагозащита).
3. Принцип действия
Датчик непрерывно мониторит уровень вибрации механизма. Если текущее значение вибрации превышает установленный на шкале предел (точку переключения) и держится выше него дольше установленного времени задержки, выходной контакт размыкается. Это позволяет системе управления (ПЛК) или реле остановить машину или подать сигнал тревоги.
4. Области применения
VKV022 идеально подходит для защиты следующего оборудования:
- Электродвигатели;
- Вентиляторы и дымососы;
- Центробежные насосы;
- Компрессоры;
- Конвейерные приводы.
5. Главные преимущества
- Автономность: Не требует внешних усилителей или контроллеров вибрации.
- Простота: "Поставил и забыл". Настройка занимает меньше минуты.
- Наглядность: Оператор визуально видит установленные пределы на шкале.
- Защита от ложных тревог: Встроенный таймер задержки фильтрует пусковые токи и случайные удары.
- Экономическая эффективность: Значительно дешевле сложных систем вибродиагностики, но обеспечивает надежную защиту от катастрофических поломок.
Резюме:
IFM VKV022 — это отличное решение для базовой защиты оборудования, где не требуется глубокий спектральный анализ, а нужна надежная система аварийного отключения при повышении вибрации.
