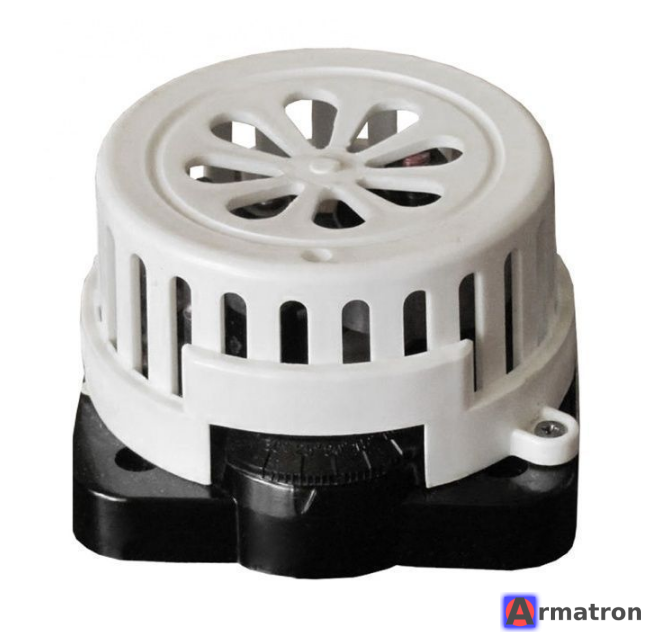

Датчик-реле температуры ДТКБ-46

Датчик-реле температуры ДТКБ-46 — это промышленный биметаллический (дилатометрический) прибор для двухпозиционного регулирования температуры.

Чаще всего эти приборы выпускались заводом АО «Орлэкс» (г. Орел), однако сейчас завод находится в сложном положении, и на рынке в основном встречаются либо складские остатки (с хранения), либо аналоги.

Вот подробная информация:

Назначение

Прибор предназначен для автоматического поддержания температуры в камерах, помещениях, теплицах, овощехранилищах или сушильных шкафах.

• Среда: Воздух и другие неагрессивные газы.
• Принцип действия: При изменении температуры чувствительный элемент (латунная трубка или спираль) расширяется/сужается, воздействуя на контактную группу (включает или выключает нагреватель/вентилятор).

Особенности модификации «46»

В серии ДТКБ последние цифры обычно указывают на диапазон регулирования температуры.
Современная линейка включает модели:

• ДТКБ-48 (0...+30 °С)
• ДТКБ-49 (+30...+60 °С)
• ДТКБ-53 (-30...0 °С)

Модификация ДТКБ-46 является более редкой или устаревшей. Часто под этим номером встречаются приборы со специфическим (смещенным) диапазоном температур, например, для холодильных камер или специфических диапазонов (около 0 °С).
Если вы не можете найти новый ДТКБ-46, скорее всего, его можно заменить на ДТКБ-48 (если вам нужен диапазон 0...+30°C) или ДТКБ-53 (если нужен холод).

Основные технические характеристики (для всей серии ДТКБ)

• Тип контактов: Переключающие (но чаще используется один размыкающий контакт).
• Коммутируемая мощность:
  • Ток: до 6 Ампер (при 220В переменного тока) или до 10А (в зависимости от года выпуска, лучше использовать через пускатель).
  • Напряжение: 220 В (AC) / до 220 В (DC, но ток гораздо ниже, ок. 0.1А).
• Зона нечувствительности (гистерезис): Нерегулируемая, обычно составляет 2...4 °С. То есть, если вы выставили 20°С, он выключится при 20, а включится снова, когда температура упадет до 16-18°С.
• Степень защиты: IP40 или IP54 (пылезащищенный).
• Масса: около 0,3 - 0,5 кг.

Схема подключения

Обычно это двухпроводная схема (в разрыв фазы питания катушки контактора или небольшого нагревателя).

1. Вход фазы.
2. Выход на нагрузку.
3. Корпус обязательно заземляется.

Чем заменить (Аналоги)

ДТКБ — прибор надежный, но морально устаревший и габаритный. Если точная копия не требуется, его можно заменить на:

1. Капиллярные термостаты: Типа тех, что стоят в духовках или бойлерах (с выносным баллоном). Бренды: IMIT, CEME, Fantini Cosmi.
2. Комнатные термостаты: Если диапазон 0...+30°C (Ballu, Eberle).
3. Электронные регуляторы: На DIN-рейку или щитовые (Овен ТРМ, DigiTop). Они точнее, но требуют отдельного датчика температуры.

Совет: Перед покупкой или заменой посмотрите на шильдик вашего старого прибора. Там указан точный диапазон температур (например, "-10...+10" или "0...30"). Подбирать замену нужно именно по этому параметру.
