Датчик-реле контроля пламени сл-90-1/24 Общемаш

Датчик-реле контроля пламени СЛ-90-1/24 производства ООО «Общемаш» — это прибор, предназначенный для непрерывного оптического контроля наличия пламени горелочных устройств и выдачи сигнала в систему автоматики защиты.

Ниже приведено подробное описание прибора, его характеристики и особенности эксплуатации.

1. Назначение

Прибор используется в составе систем автоматики газовых и жидкотопливных горелок, котлов, печей и других теплоагрегатов.
Главная функция: При погасании пламени датчик размыкает цепь (или переключает контакты реле), что дает команду автоматике безопасности немедленно перекрыть подачу топлива во избежание взрыва.

2. Принцип действия

СЛ-90-1/24 работает по оптическому принципу. Он регистрирует наличие пламени, анализируя его пульсацию (мерцание) и спектральный состав.

• Игнорирование фонового излучения: Благодаря настройке на пульсацию пламени, датчик не реагирует на постоянное излучение от раскаленных стенок топки или кирпичной кладки, что исключает ложные срабатывания.
• При наличии пламени замыкаются выходные контакты реле и загорается светодиод «ПЛАМЯ».
• При погасании пламени контакты переключаются в исходное состояние.

3. Технические характеристики (Модификация 1/24)

• Напряжение питания: 24 В постоянного тока (DC).
• Потребляемая мощность: не более 2 Вт.
• Количество каналов: 1 канал.
• Выходной сигнал: Релейный («сухие» контакты).
• Максимальный ток коммутации: обычно до 2А при 220В (рекомендуется уточнять в паспорте конкретной партии, для автоматики 24В токи обычно меньше).
• Время срабатывания (при погасании): не более 1–2 секунд (стандартное время для аварийного отключения).
• Спектральная чувствительность:
  • Обычно прибор универсален, но чаще работает в ИК (инфракрасном) и видимом диапазоне, реагируя на мерцание.
• Степень защиты корпуса: IP54 (защита от пыли и брызг воды).
• Диапазон рабочих температур: от -40°С до +60°С (может варьироваться, важно не перегревать сам корпус выше +60...+70°С).

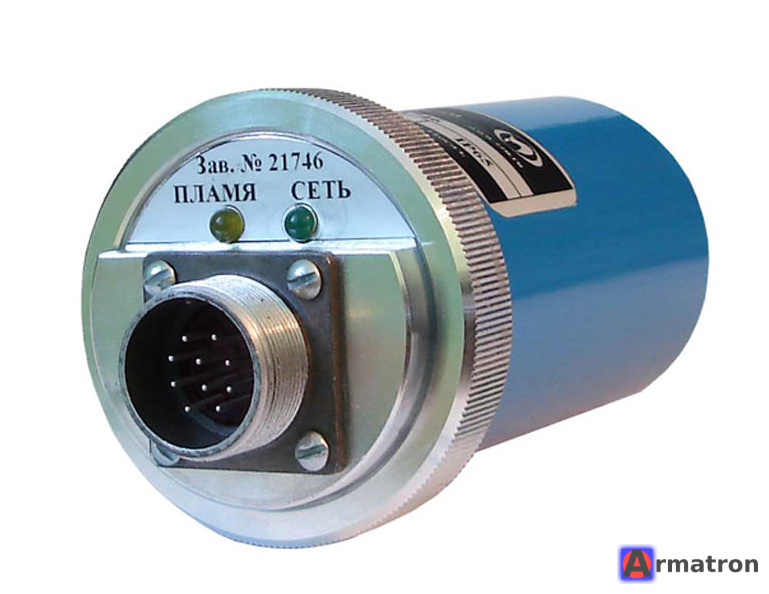

4. Конструкция и органы управления

Прибор выполнен в металлическом или ударопрочном пластиковом корпусе (моноблок).
На корпусе обычно расположены:

1. Светодиод «СЕТЬ» (Питание): Сигнализирует о подаче напряжения.
2. Светодиод «ПЛАМЯ»: Загорается при устойчивом детектировании пламени.
3. Регулятор чувствительности (Потенциометр): Позволяет настроить порог срабатывания, чтобы отсечь помехи или настроить прибор на слабое пламя.
4. Разъем подключения: Обычно типа 2РМ или клеммная колодка под крышкой.
5. Монтажный узел: Фланец или резьбовое соединение для крепления на визирную трубу горелки.

5. Схема подключения (Общая)

Внимание! Точную распиновку разъема необходимо смотреть в паспорте, прилагаемом к прибору, так как производитель может менять распайку.

Обычно схема выглядит так:

• Вход питания: Клеммы «+24В» и «Общий» (GND/-).
• Выход реле: Три контакта (Перекидной контакт):
  • COM (Общий).
  • NO (Нормально открытый) — замыкается, когда пламя есть.
  • NC (Нормально закрытый) — замкнут, когда пламени нет.

В цепь защиты котла обычно включаются контакты COM и NO. Если пламя есть — цепь замкнута, котел работает. Пламя пропало — цепь разомкнулась — авария.

6. Монтаж и эксплуатация

1. Установка: Датчик устанавливается на визирной трубе так, чтобы фотоприемник «видел» корень факела, где пульсация наиболее выражена.
2. Температурный режим: Между корпусом горелки и датчиком рекомендуется устанавливать теплоизолирующую прокладку (обычно идет в комплекте или используется стеклотекстолит), чтобы тепло от корпуса котла не перегревало электронику датчика. Стекло визирной трубы должно быть чистым.
3. Настройка:
   • Включить горелку.
   • Медленно вращать регулятор чувствительности до устойчивого загорания светодиода «ПЛАМЯ».
   • Убедиться, что при выключении горелки светодиод гаснет, а реле размыкается (проверка на отсутствие реакции на раскаленную топку).

Где найти документацию?

Поскольку «Общемаш» — распространенный производитель, паспорт (Руководство по эксплуатации) всегда идет в комплекте с изделием. Если паспорт утерян, рекомендуется искать документ по запросу: "СЛ-90 паспорт Общемаш".

Примечание: Данная информация носит справочный характер. При подключении и настройке руководствуйтесь исключительно официальным паспортом на конкретное изделие.
