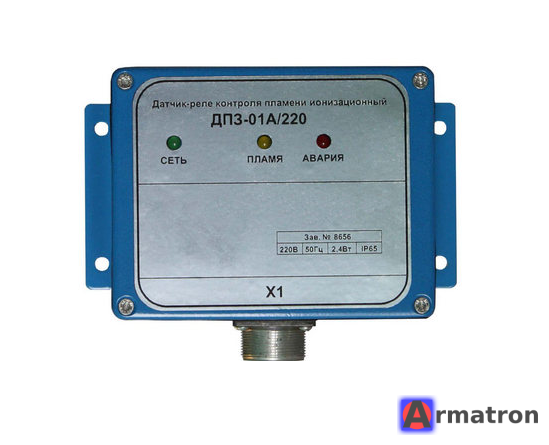

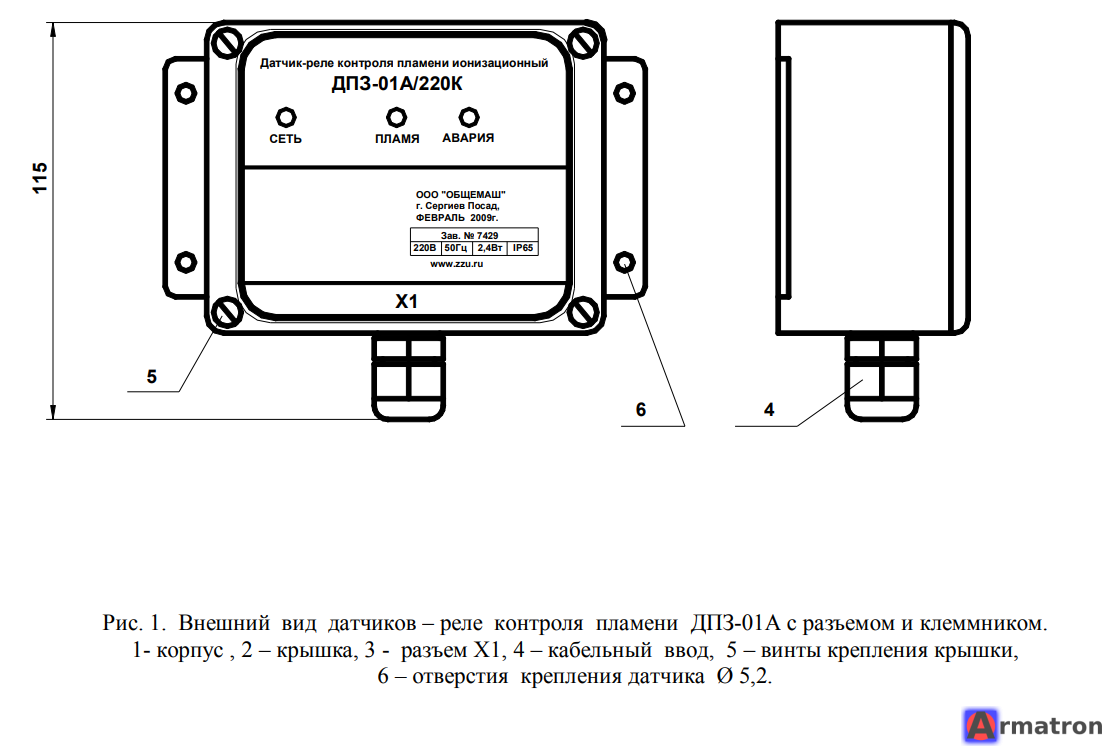

Датчик-реле контроля пламени ДПЗ-01А/220К Общемаш

Датчик-реле контроля пламени ДПЗ-01А/220К производства НПФ «Общемаш» — это прибор, широко используемый в системах автоматики котельных установок и промышленных горелок.

Ниже приведена подробная информация о назначении, принципе работы и характеристиках этого устройства.

1. Назначение

Прибор предназначен для контроля наличия пламени газовых и жидкотопливных горелок. Он выполняет функцию первичного преобразователя и сигнализатора:

• При наличии пламени замыкает (или размыкает) выходные контакты реле, разрешая работу горелки.
• При погасании пламени подает сигнал на систему автоматики безопасности для отключения подачи топлива.

2. Принцип работы

Модель ДПЗ-01А работает по ионизационному принципу (контроль проводимости пламени).

1. На контрольный электрод, помещенный в зону пламени, подается напряжение.
2. Пламя, будучи плазмой, обладает односторонней проводимостью (выпрямительным эффектом).
3. Прибор фиксирует протекание выпрямленного тока через цепь «электрод — пламя — земля (корпус горелки)».
4. Если ток ионизации превышает порог срабатывания, реле внутри прибора переключается, и загорается светодиод «Пламя».

3. Расшифровка маркировки (ДПЗ-01А/220К)

• ДПЗ: Датчик Пламени Зонд (или Зондовый).
• 01: Серия прибора.
• А: Модификация (обычно указывает на работу с ионизационными датчиками).
• 220: Напряжение питания 220 В переменного тока.
• К: Конструктивное исполнение (обычно корпус для крепления на DIN-рейку или настенный монтаж в специфическом корпусе "Общемаш").

4. Технические характеристики

(Характеристики могут незначительно отличаться в зависимости от года выпуска, рекомендуется сверять с паспортом конкретного изделия)

• Напряжение питания: 220 В (+10% / -15%), 50 Гц.
• Тип датчика: Контрольный ионизационный электрод (КЭ).
• Выходной сигнал: «Сухой» переключающий контакт реле (допускает коммутацию цепей управления, например, 220В/2А или 24В).
• Время срабатывания (задержка):
  • При появлении пламени: < 1 сек.
  • При погасании пламени: < 1-2 сек (важно для отсечки топлива).
• Индикация: Светодиоды «Сеть» (питание) и «Пламя» (наличие пламени).
• Порог срабатывания по току ионизации: Обычно регулируемый или фиксированный (порядка нескольких мкА).
• Рабочая температура: от +5 до +50 °С (для электронного блока).

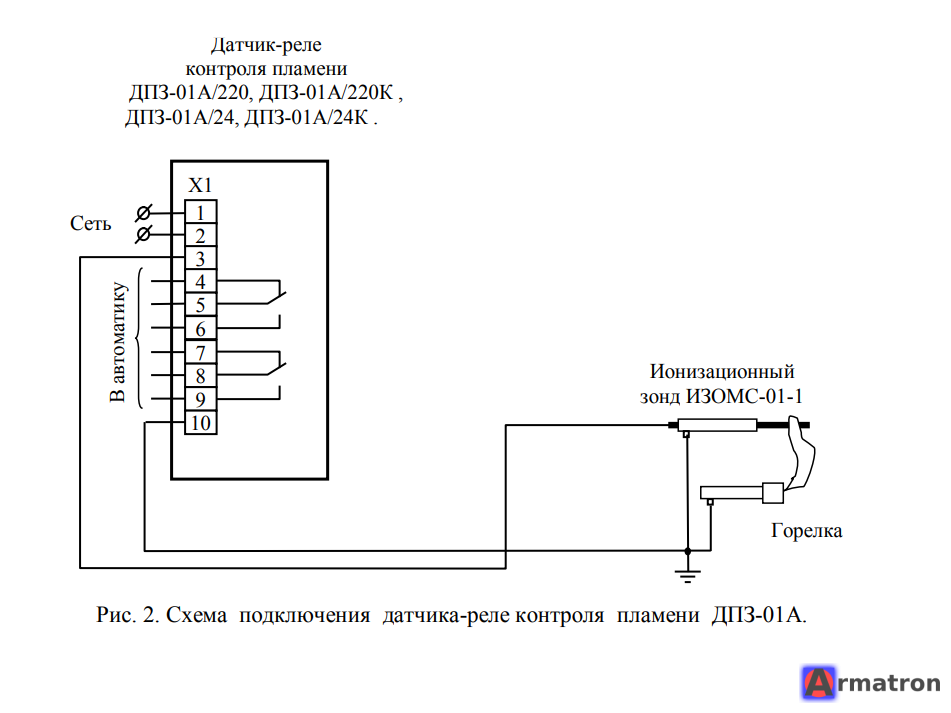

5. Схема подключения (общая логика)

1. Питание: Клеммы для подключения фазы (L) и нейтрали (N) 220В.
2. Датчик:
   • Вход для ионизационного электрода.
   • Вход «Земля» (GND) — должен быть надежно соединен с корпусом горелки. Важно: Для ионизационного контроля критически важен хороший контакт с «землей» горелки, так как ток течет через корпус.
3. Выход: Клеммы реле (НО — нормально открытый, НЗ — нормально закрытый, ОБЩ — общий). Обычно используются контакты, которые замыкаются при наличии пламени.

6. Особенности и преимущества

• Надежность: Простая схема, устойчивая к помехам.
• Селективность: Ионизационный метод позволяет контролировать именно "свое" пламя (например, запальной горелки), не реагируя на излучение от стенок топки (в отличие от некоторых фотодатчиков).
• Совместимость: Легко интегрируется в релейные схемы автоматики или подключается к ПЛК.

7. Возможные неисправности

Если датчик не видит пламя (горит огонь, но индикатор «Пламя» не светится):

1. Загрязнение электрода: Электрод покрылся сажей или нагаром (сажа проводит ток, но нарушает изоляцию, либо создает шунт на землю).
2. Плохая «земля»: Нет контакта между корпусом горелки и клеммой земли прибора.
3. Неправильное положение электрода: Электрод не омывается пламенем или касается металлических частей горелки (короткое замыкание).
4. Фазировка: В некоторых старых версиях приборов ионизационного контроля была важна фазировка подключения (L и N), но современные модели «Общемаш» обычно к этому нечувствительны. Однако, проверить стоит.
