Датчик-реле давления Krom Schroder DG500BG-3 100-500 мбар (84447470)

Это техническое описание датчика-реле давления (прессостата) Kromschröder DG 500 B-3 (или модификации с золотыми контактами, если указано BG, но артикул 84447470 обычно ссылается на стандартную версию B-3).

Ниже приведены подробные характеристики и расшифровка для артикула 84447470:

Основные характеристики

• Тип устройства: Датчик-реле давления газа и воздуха (прессостат).
• Производитель: Kromschröder (входит в группу Honeywell / Elster).
• Модель: DG 500 B-3.

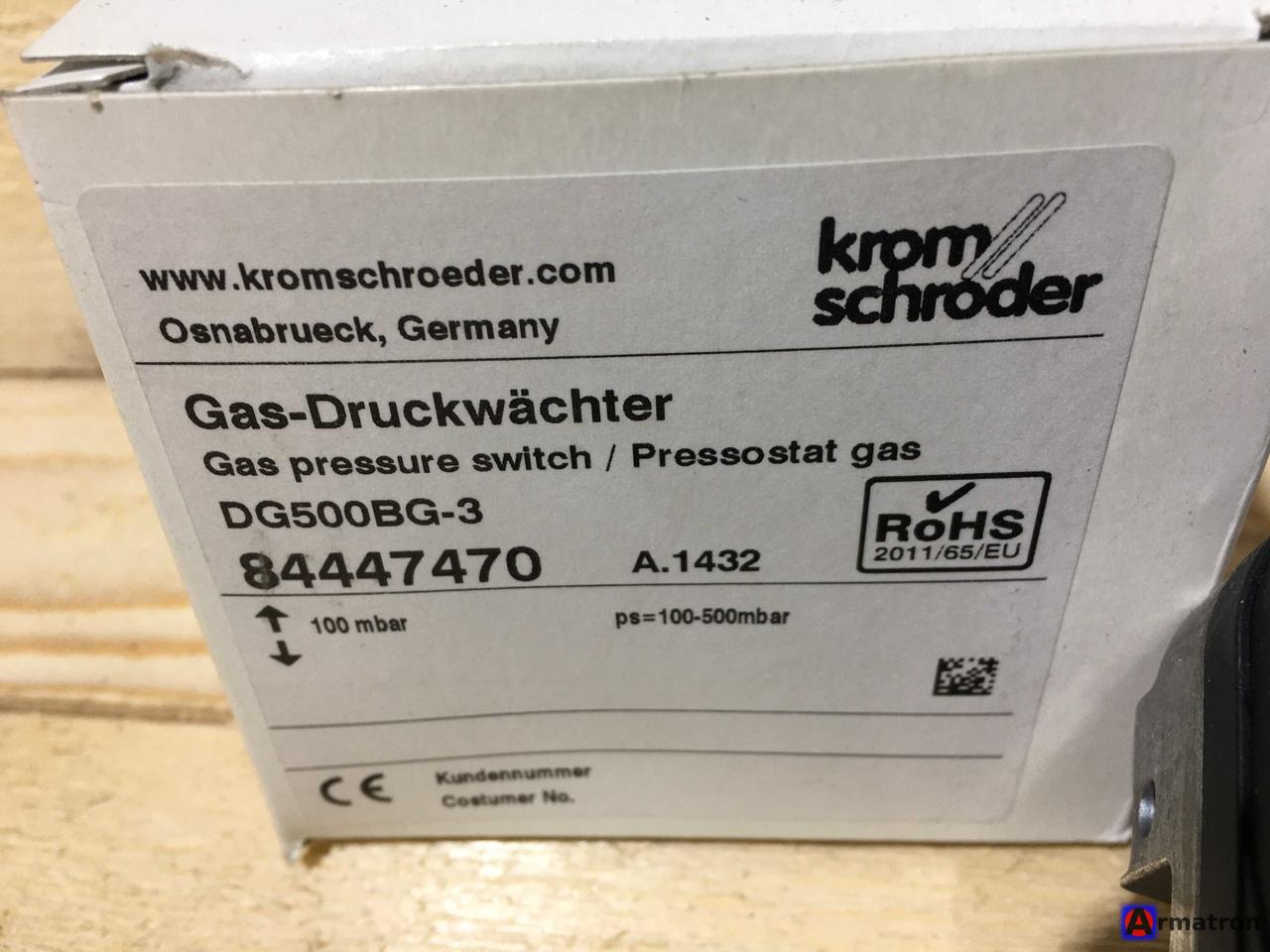

• Артикул (Art.-Nr.): 84447470.

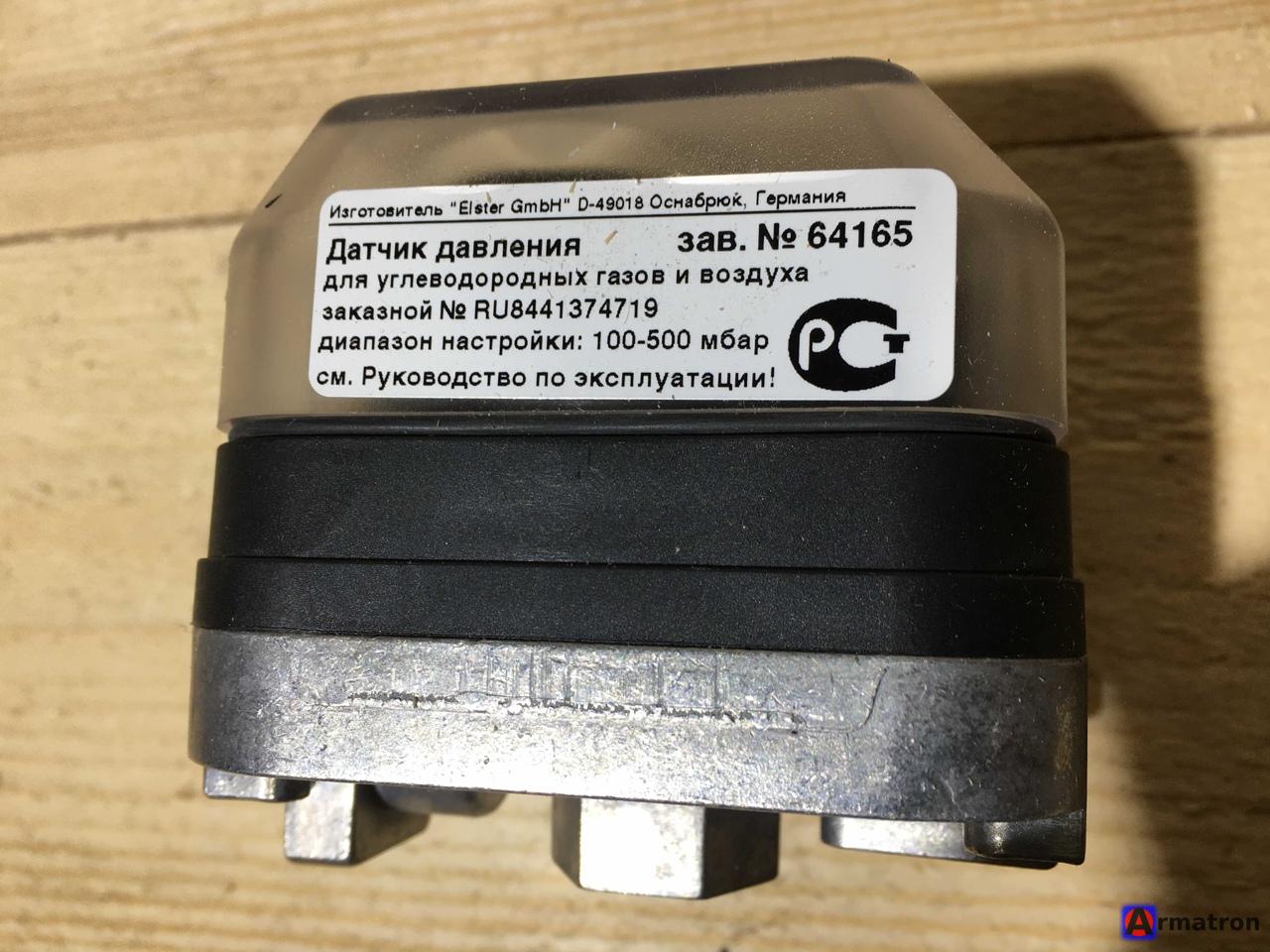

• Диапазон регулировки (срабатывания): 100 – 500 мбар.
• Диапазон срабатывания (дифференциал переключения): Около 8–17 мбар (гистерезис).
• Максимальное рабочее давление: 600 мбар (60 кПа).

Технические детали

• Рабочая среда: Природный газ, сжиженный газ (LPG), биогаз (макс. 0.1 % H2S), воздух.
• Тип давления: Избыточное давление (положительное).

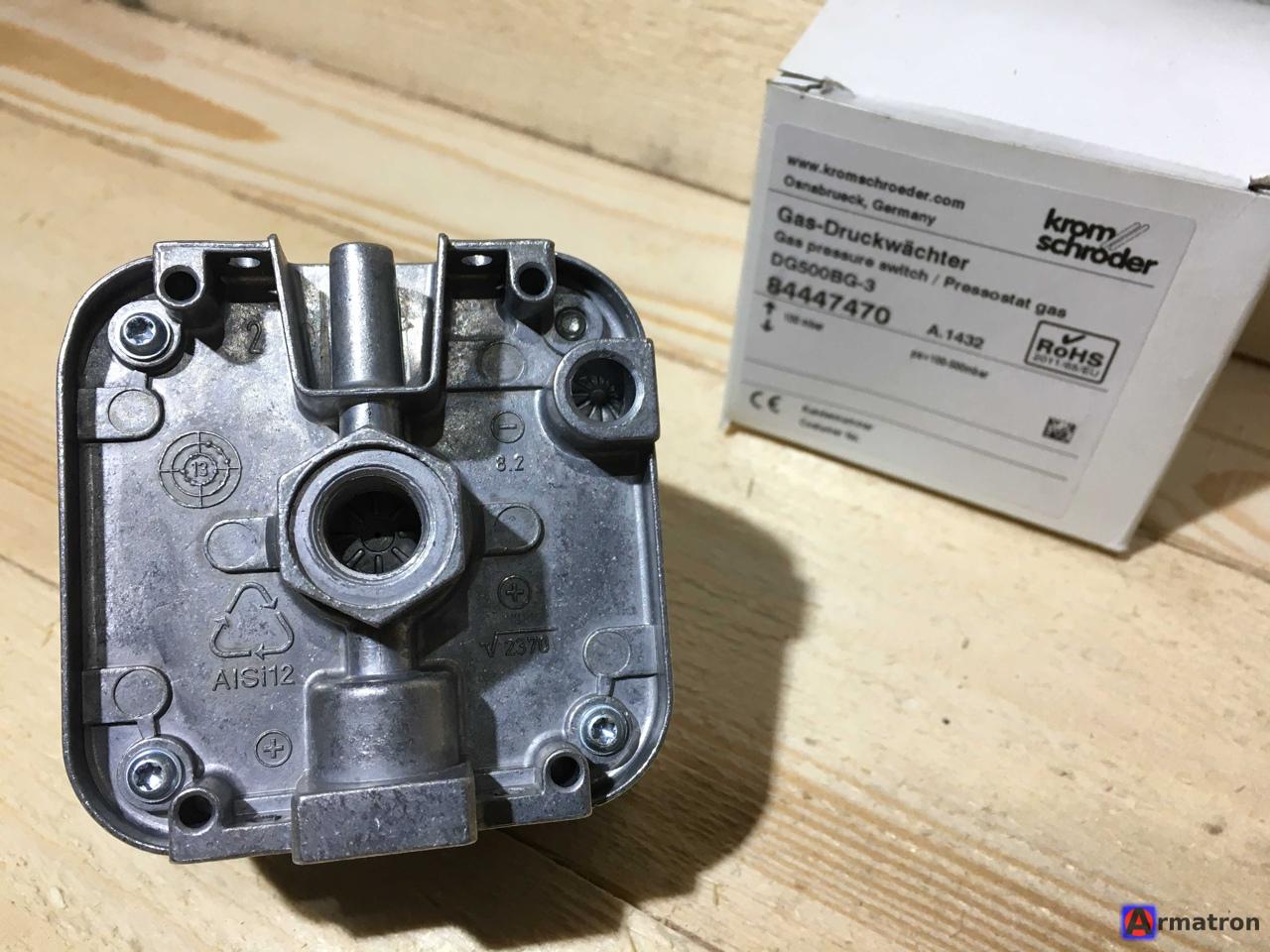

• Присоединение: Внутренняя резьба Rp 1/4" (G 1/4").

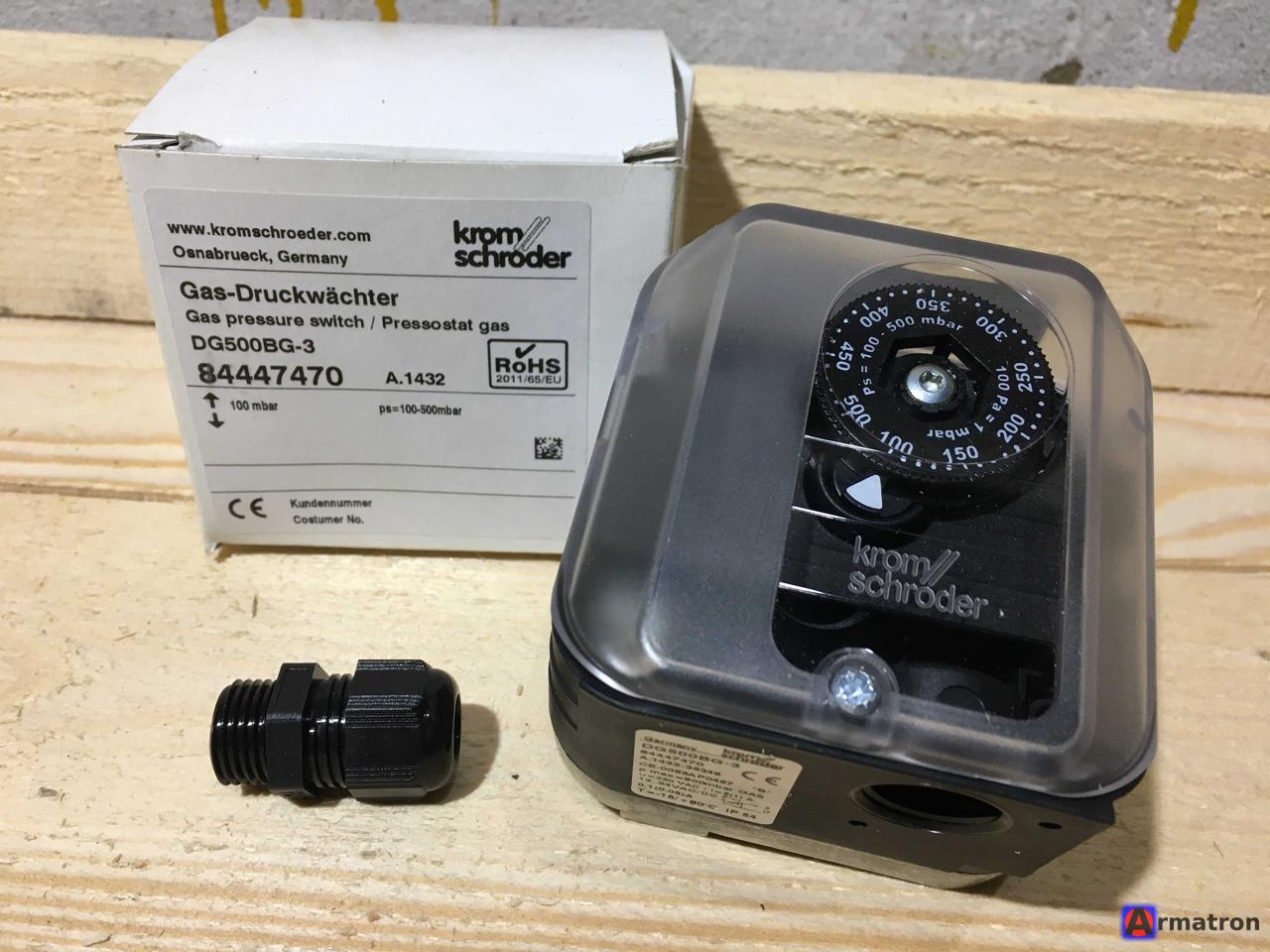

• Электрическое соединение: Кабельный ввод M16x1,5, винтовые клеммы (исполнение -3).
• Тип контактов: Переключающий контакт (SPDT).

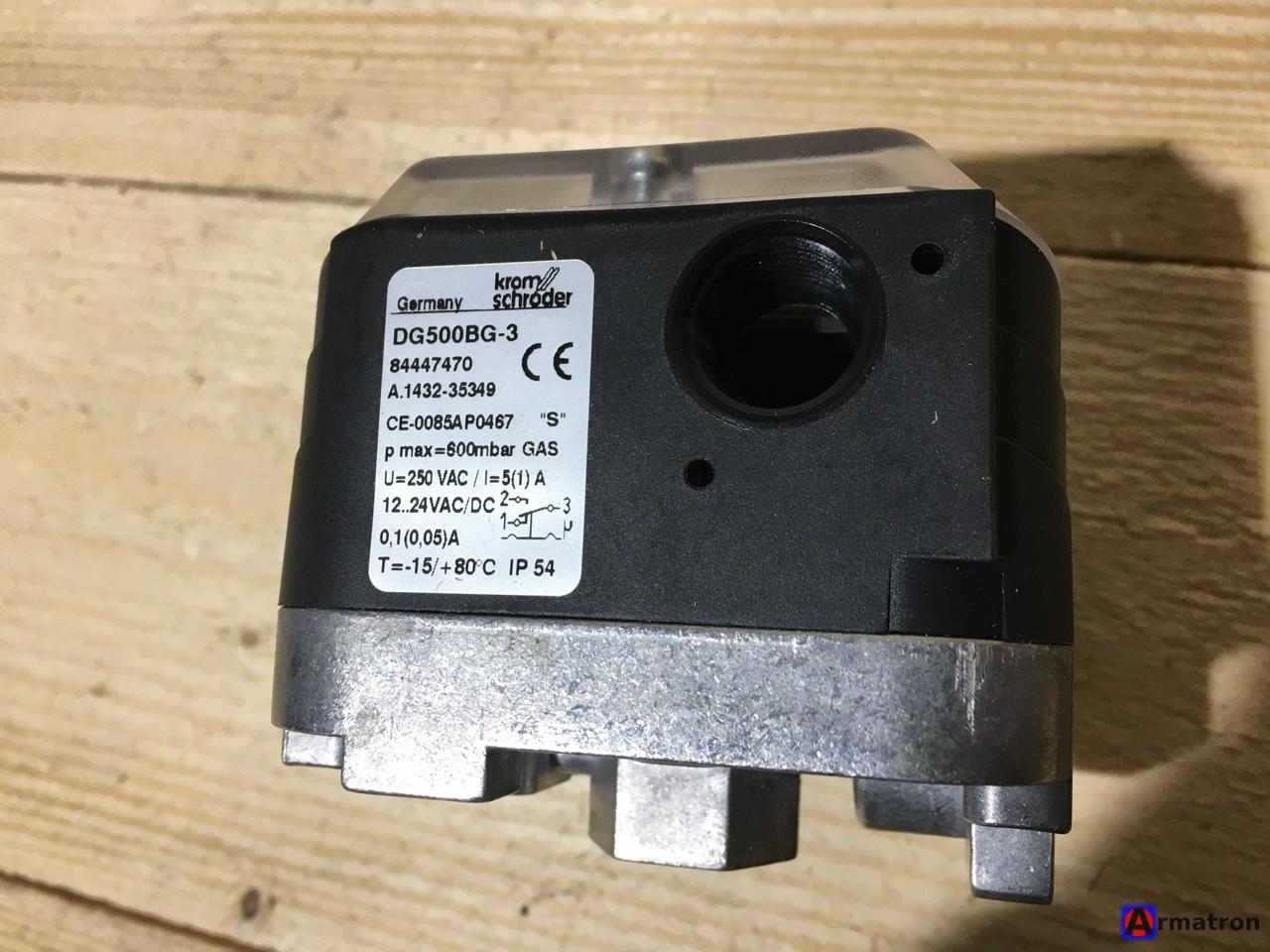

  • Примечание: Если в маркировке точно присутствует буква G (DG500BG-3), это означает наличие позолоченных контактов для работы с низким напряжением (от 5 до 250 В). Стандартная версия (просто B-3) имеет серебряные контакты.
• Температура окружающей среды: от -15°C до +80°C.
• Материал мембраны: NBR (нитрильный каучук).
• Материал корпуса: Армированный стекловолокном пластик, основание — алюминиевый сплав (AlSi).
• Степень защиты: IP54.

Расшифровка маркировки (DG 500 B-3)

1. DG: Датчик-реле давления газа (Druckwächter Gas).
2. 500: Верхний предел диапазона настройки (500 мбар).
3. B: Срабатывает при избыточном давлении (подключение снизу, одна точка замера).
4. (G): Если указано — золотые контакты (для токов < 24В). Если нет — стандарт.
5. -3: Электрическое подключение через винтовые клеммы (наиболее распространенный вариант).

Применение

Данный прибор используется для контроля давления газа или воздуха в системах газоснабжения и горелках:

• Контроль минимального давления газа (защита от падения давления).
• Контроль максимального давления.
• Контроль давления воздуха перед горелкой.

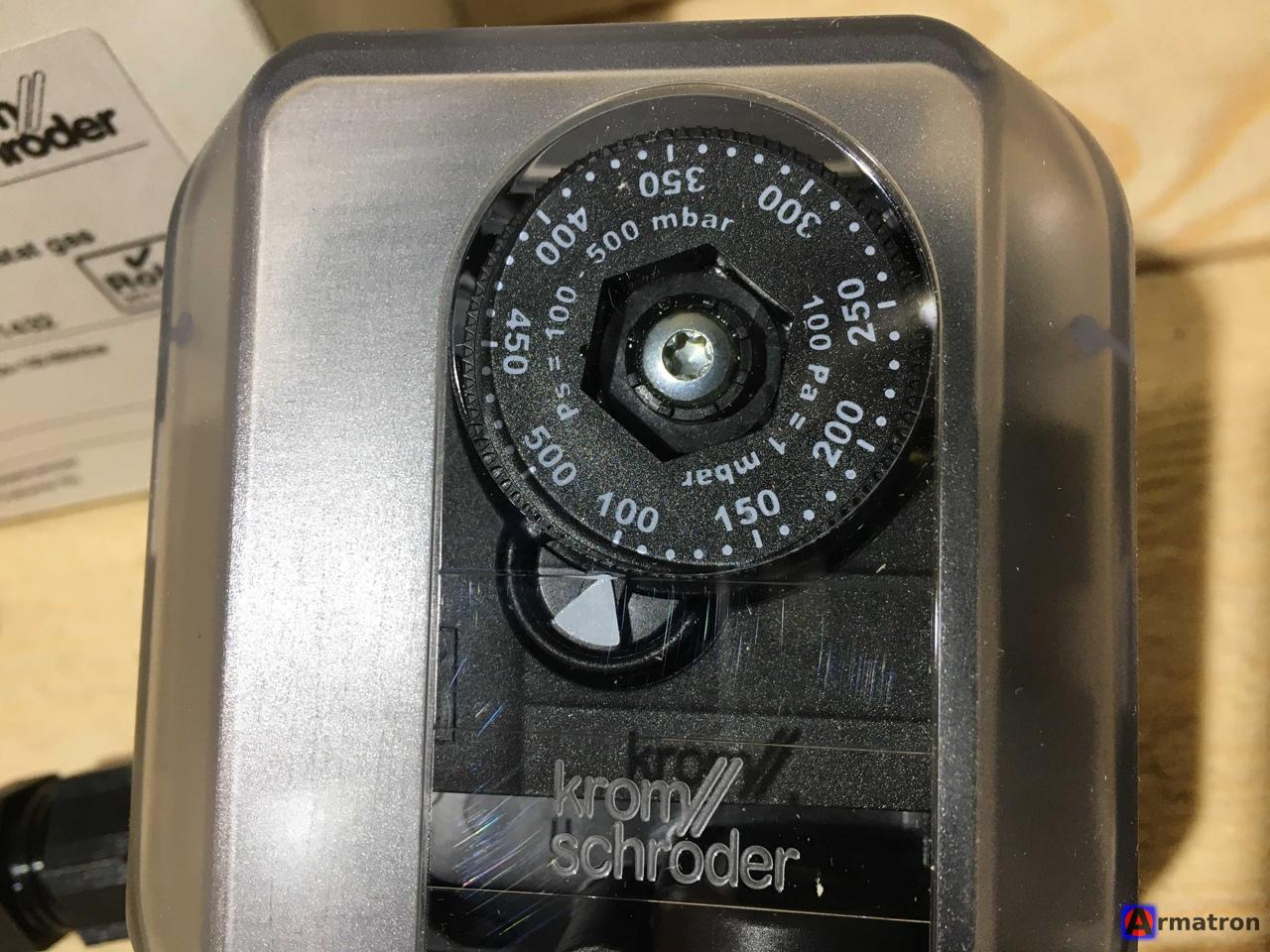

Важно: Для настройки точки срабатывания используется регулировочное колесико со шкалой на корпусе прибора. Проверка настройки осуществляется с помощью манометра.
