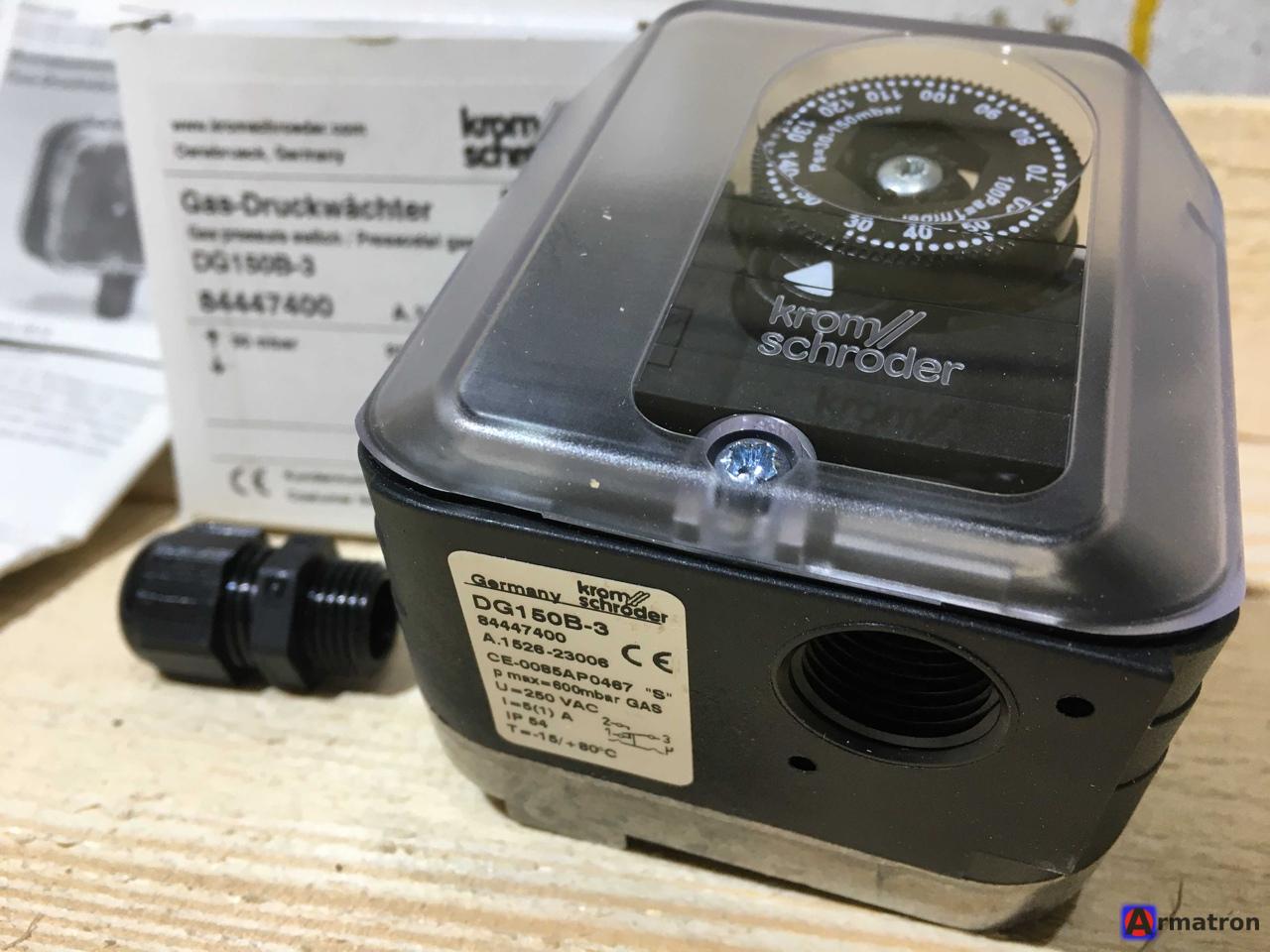

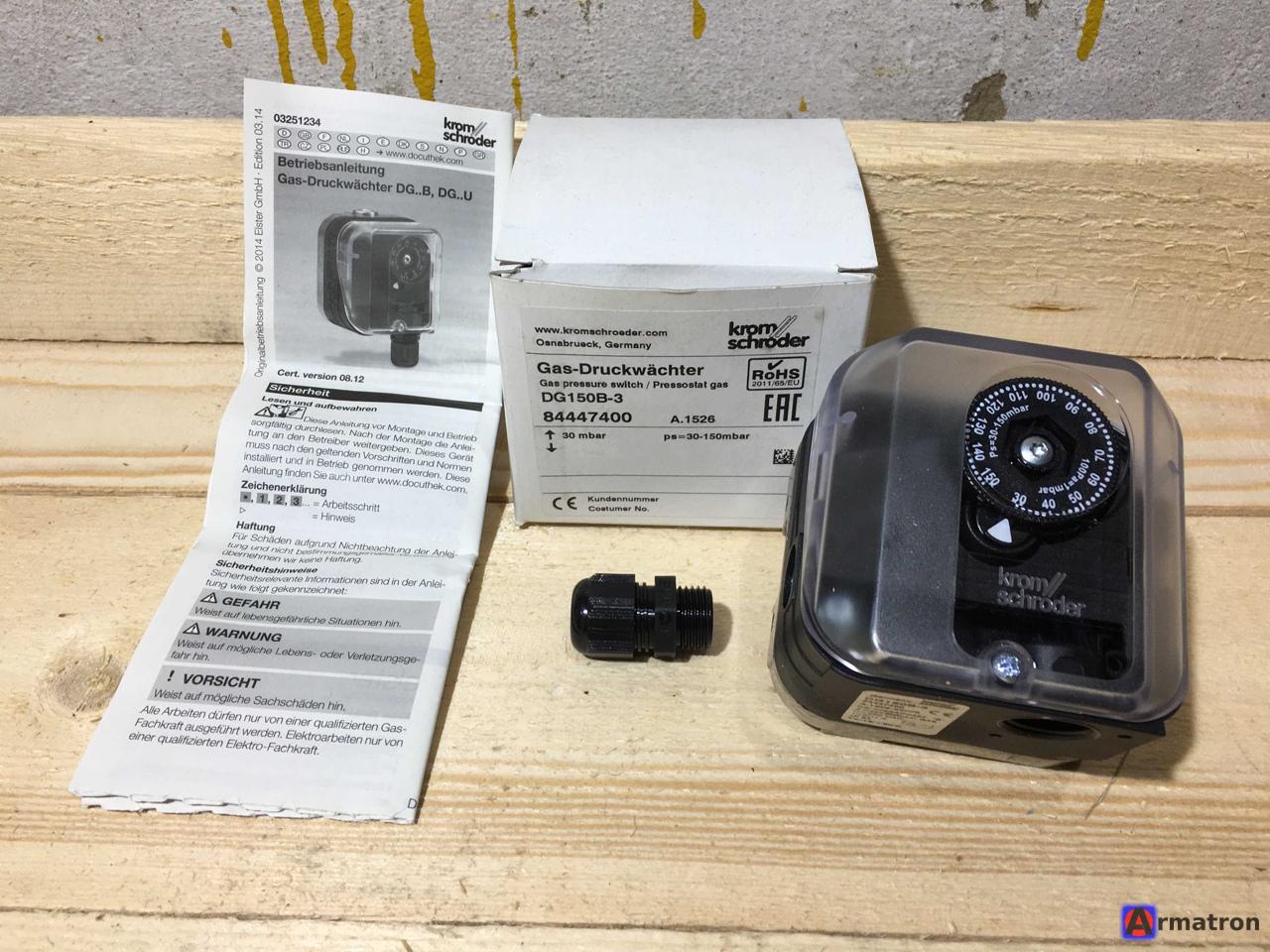

Датчик-реле давления Krom Schroder DG150B-3 30-150 мбар (84447400)

Это техническое описание на датчик-реле давления (прессостат) Kromschröder DG150B-3.

Ниже приведены подробные характеристики, расшифровка маркировки и область применения для артикула 84447400.

Основные характеристики

• Модель: DG 150B-3

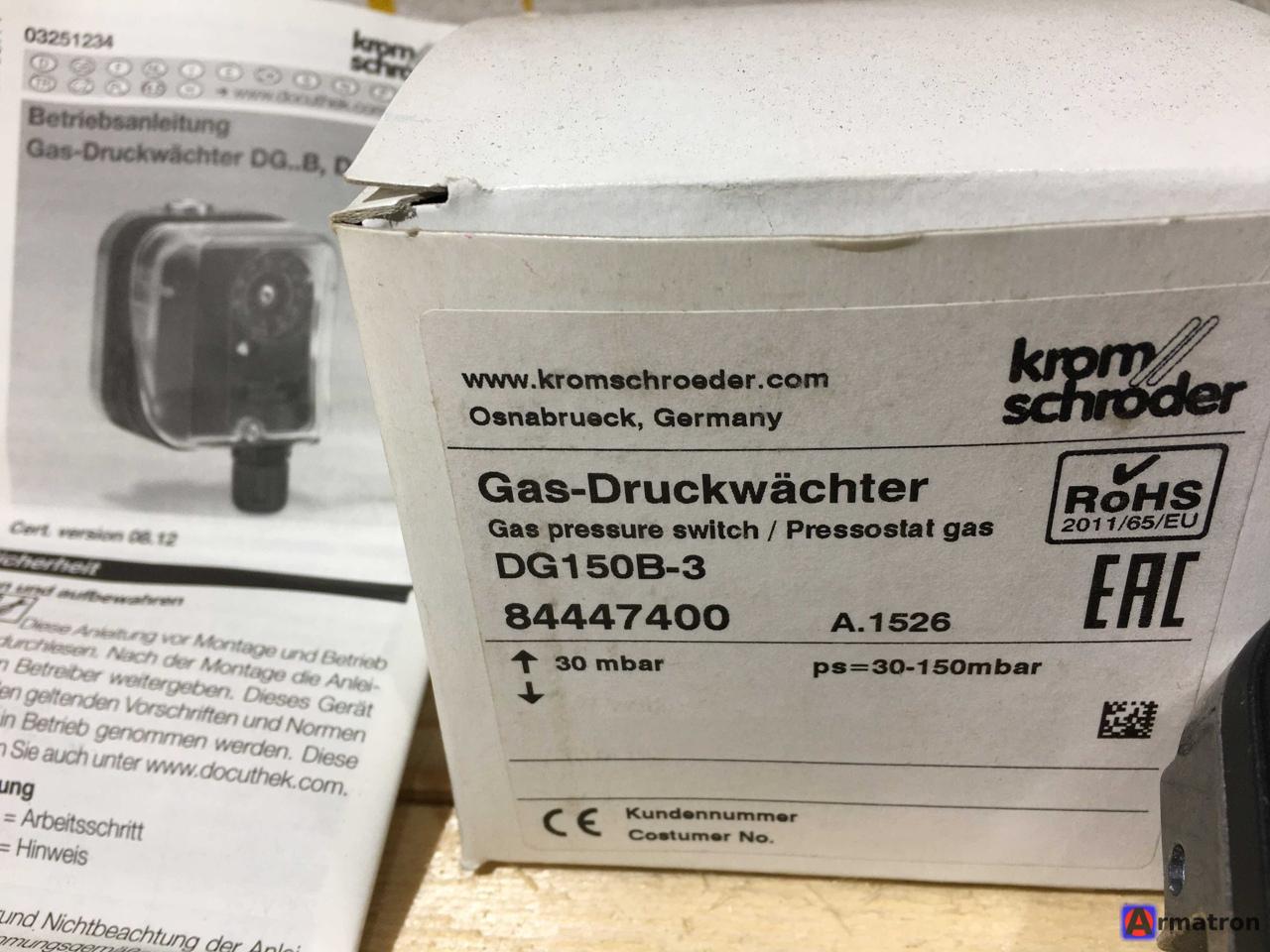

• Артикул (Part Number): 84447400
• Тип устройства: Датчик-реле избыточного давления (прессостат) для газа и воздуха.
• Диапазон регулировки (срабатывания): 30 – 150 мбар.
• Максимальное рабочее давление: 600 мбар (60 кПа).
• Рабочая среда: Природный газ, сжиженный газ (LPG), биогаз, воздух, дымовые газы.

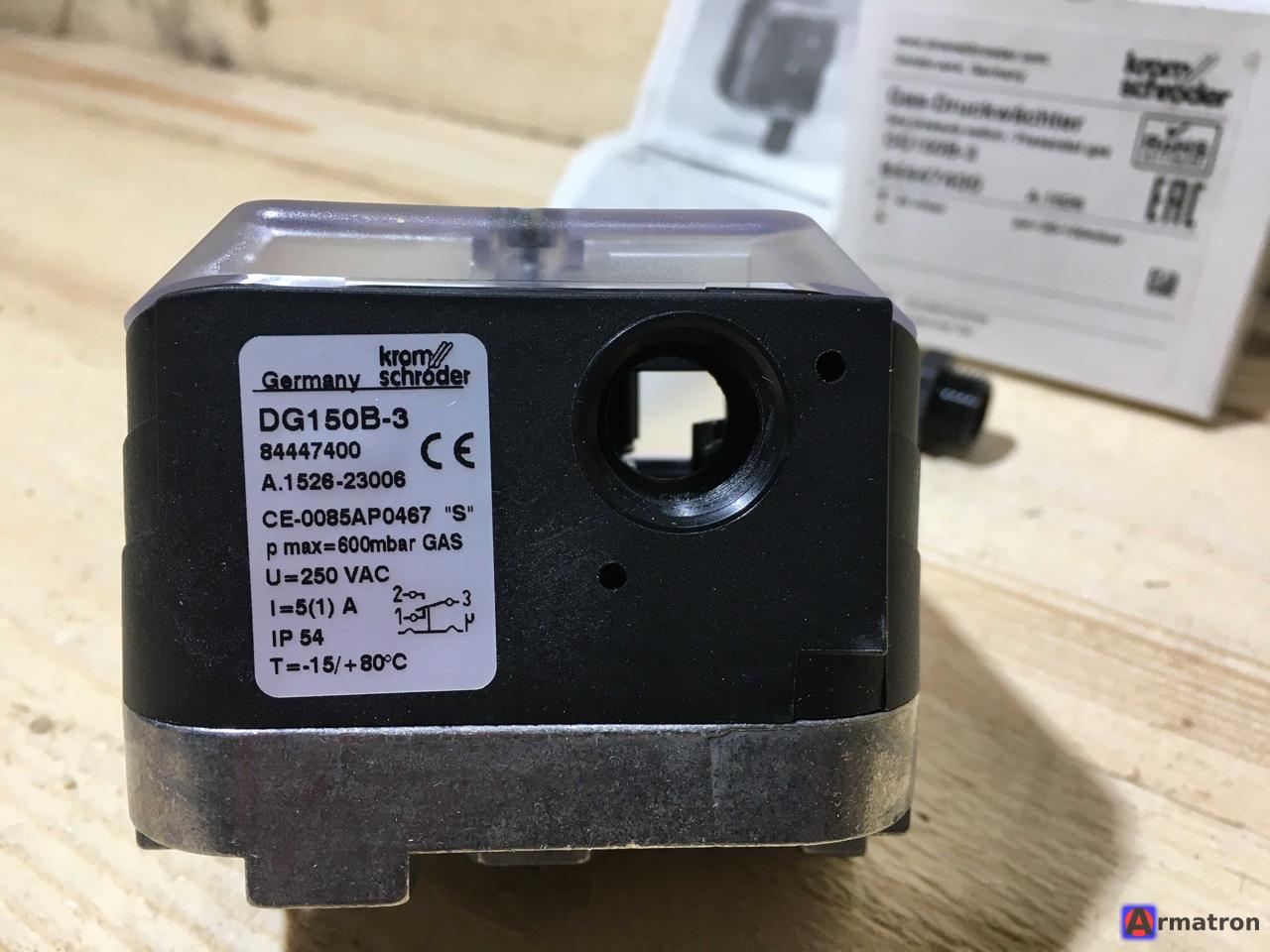

Расшифровка маркировки DG150B-3

• DG: Датчик давления газа (Druckwächter Gas).
• 150: Верхний предел диапазона настройки в мбар (в данном случае до 150 мбар).
• B: Тип срабатывания — срабатывает при избыточном давлении (положительном).
• -3: Тип электрического подключения — винтовые клеммы (резьбовые зажимы), кабельный ввод M16.

Технические детали

1. Принцип действия: Мембранный. При достижении заданного давления мембрана давит на микропереключатель, который замыкает или размыкает электрическую цепь (контакты SPDT — перекидные).
2. Гистерезис (дифференциал переключения): Разница между давлением включения и выключения. Для этой модели он фиксированный и составляет небольшую величину (обычно 3-5 мбар в зависимости от точки настройки).
3. Температура окружающей среды: от -15°C до +80°C.
4. Материал мембраны: NBR (нитрильный каучук).

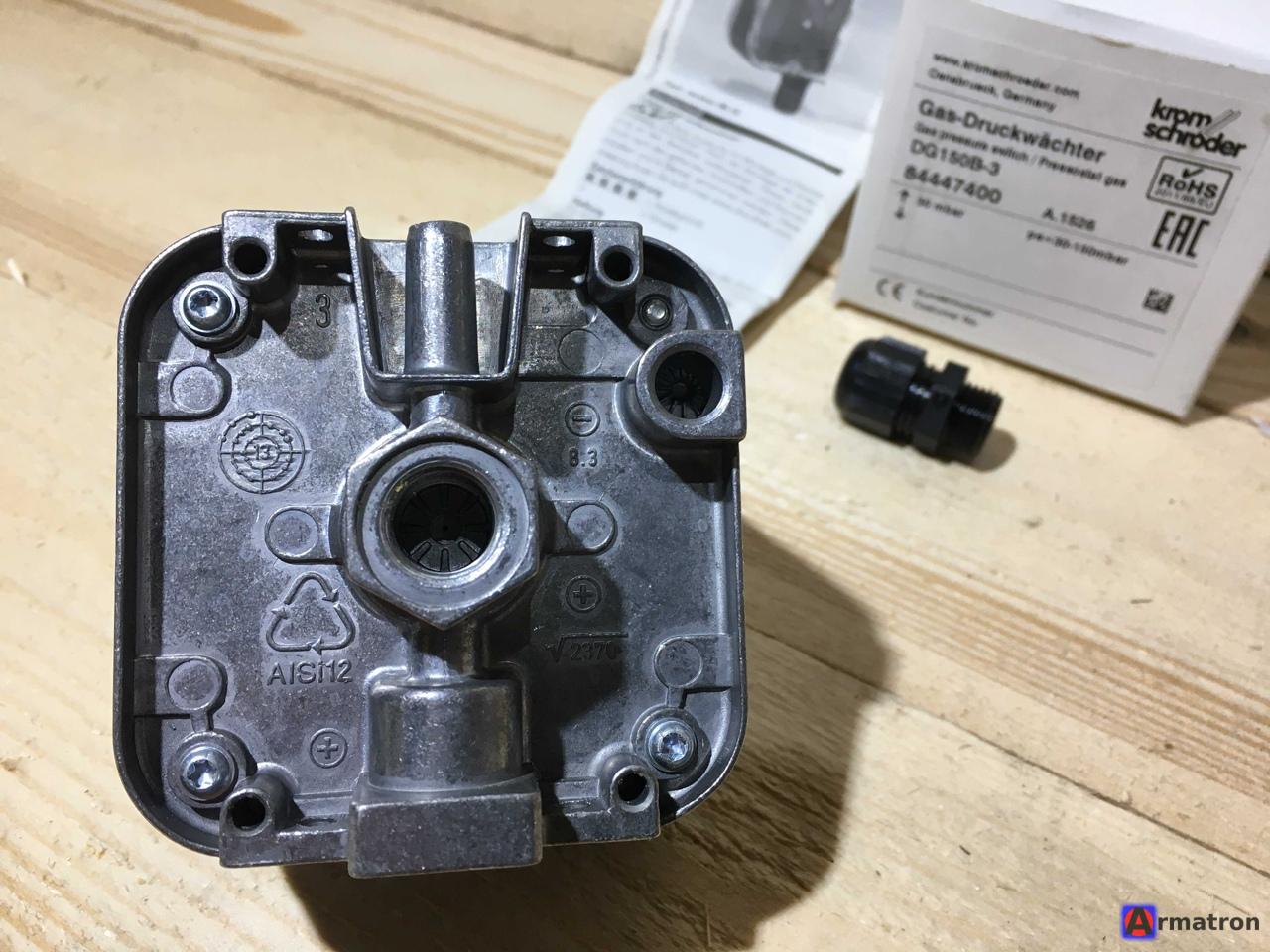

5. Материал корпуса: Нижняя часть — алюминий (AlSi12), крышка — ударопрочный пластик.
6. Степень защиты: IP54 (защита от пыли и брызг воды).
7. Подключение к процессу (резьба): Внутренняя резьба Rp 1/4" (для измерения давления). Также часто имеются штуцеры для контрольных замеров.

Область применения

Этот датчик используется в системах газоснабжения и горелочных устройствах для обеспечения безопасности и управления:

• Контроль минимального давления газа: Отключает горелку, если давление газа падает ниже допустимого (защита от погасания пламени).
• Контроль максимального давления газа: Отключает подачу, если давление превышает норму (защита оборудования).
• Контроль давления воздуха: В системах вентиляции или подачи воздуха на горение.

Особенности монтажа

• Может устанавливаться как вертикально, так и горизонтально (однако при горизонтальном монтаже точка переключения может незначительно сместиться относительно шкалы, что потребует корректировки при наладке).

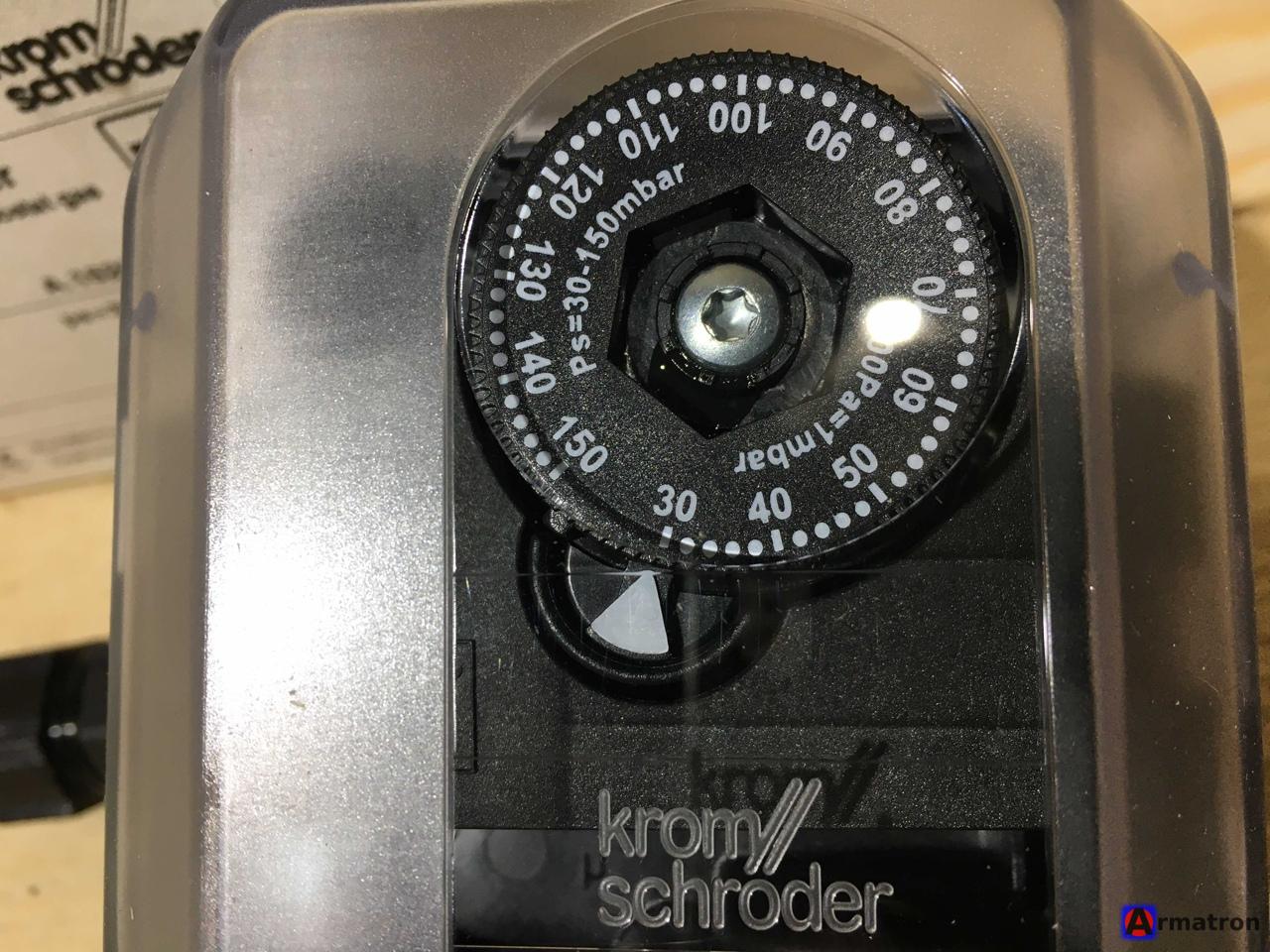

• Настройка осуществляется вращением колесика со шкалой под крышкой (или сверху, в зависимости от версии корпуса, но у DG..B обычно колесико ручной настройки).

Важно: Данный прибор является элементом системы безопасности газового оборудования. Замену и настройку должен производить квалифицированный персонал.
