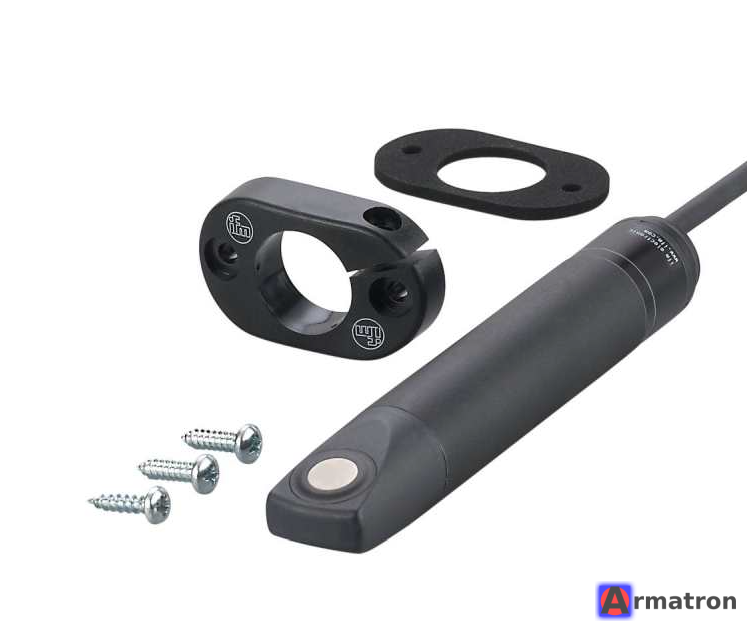

Датчик потока воздуха и промышленных газов SL0101 SLG23CEEAKOA/PH IFM Electronic

Датчик IFM Electronic SL0101 (артикул SLG23CEEAKOA/PH) — это компактное и надежное устройство, предназначенное для мониторинга потока воздуха и негорючих промышленных газов. Он работает на калориметрическом (тепловом) принципе измерения.

Ниже приведен подробный обзор характеристик и особенностей этой модели.

1. Основное назначение

Датчик используется для контроля наличия потока или превышения/падения скорости потока ниже заданного порога в системах вентиляции, пневматики и охлаждения.

2. Технические характеристики

• Тип измеряемой среды: Воздух и технические газы (азот, аргон и др. некоррозийные газы).
• Диапазон настройки: 100...2500 см/с (сантиметров в секунду).
• Наибольшая чувствительность: 100...1000 см/с.
• Рабочее напряжение: 18...36 V DC (постоянный ток).
• Тип выхода: Релейный выход или транзисторный (зависит от конкретной настройки схемы, чаще всего PNP).
• Максимальное давление: до 10 бар.
• Температура измеряемой среды: -10...80 °C.
• Температурный градиент: до 30 К/мин.

3. Особенности конструкции и подключения

• Материал корпуса: Нержавеющая сталь (обычно 304 / 1.4301) и пластик (PBT-GF20).
• Присоединение к процессу: Резьба M18 x 1.5.
• Электрическое подключение: Разъем M12 (4-pin).
• Индикация: На корпусе имеется светодиодная шкала (LED-bar), которая показывает текущую скорость потока относительно уставки.

4. Ключевые преимущества

1. Отсутствие движущихся частей: Благодаря калориметрическому принципу (нагрев сенсора и измерение скорости его охлаждения потоком), датчик не изнашивается механически и не засоряется так быстро, как крыльчатые расходомеры.
2. Настройка «на месте»: Уставка (точка переключения) легко настраивается с помощью кнопок на корпусе.
3. Компактность: Малые габариты позволяют устанавливать его в ограниченном пространстве.
4. Устойчивость: Высокая степень защиты (IP65) позволяет использовать его в промышленных условиях.

5. Типовое применение

• Контроль работы фильтров (загрязнение фильтра снижает поток).
• Мониторинг охлаждающего воздуха в шкафах управления или на двигателях.
• Контроль вытяжки в лабораториях и цехах.
• Подтверждение подачи сжатого воздуха в пневмосистемах.

Полезный совет по монтажу:

Для корректной работы датчика SL0101 важно соблюдать «зоны успокоения» потока. Устанавливайте датчик на прямом участке трубы:

• Не менее 5 диаметров трубы после колен, задвижек или поворотов.
• Не менее 3 диаметров трубы до препятствий.
• Кончик сенсора должен быть погружен непосредственно в поток (минимум на 10-15 мм от стенки трубы).
