Датчик потока P51530-P0 198801620 +GF+

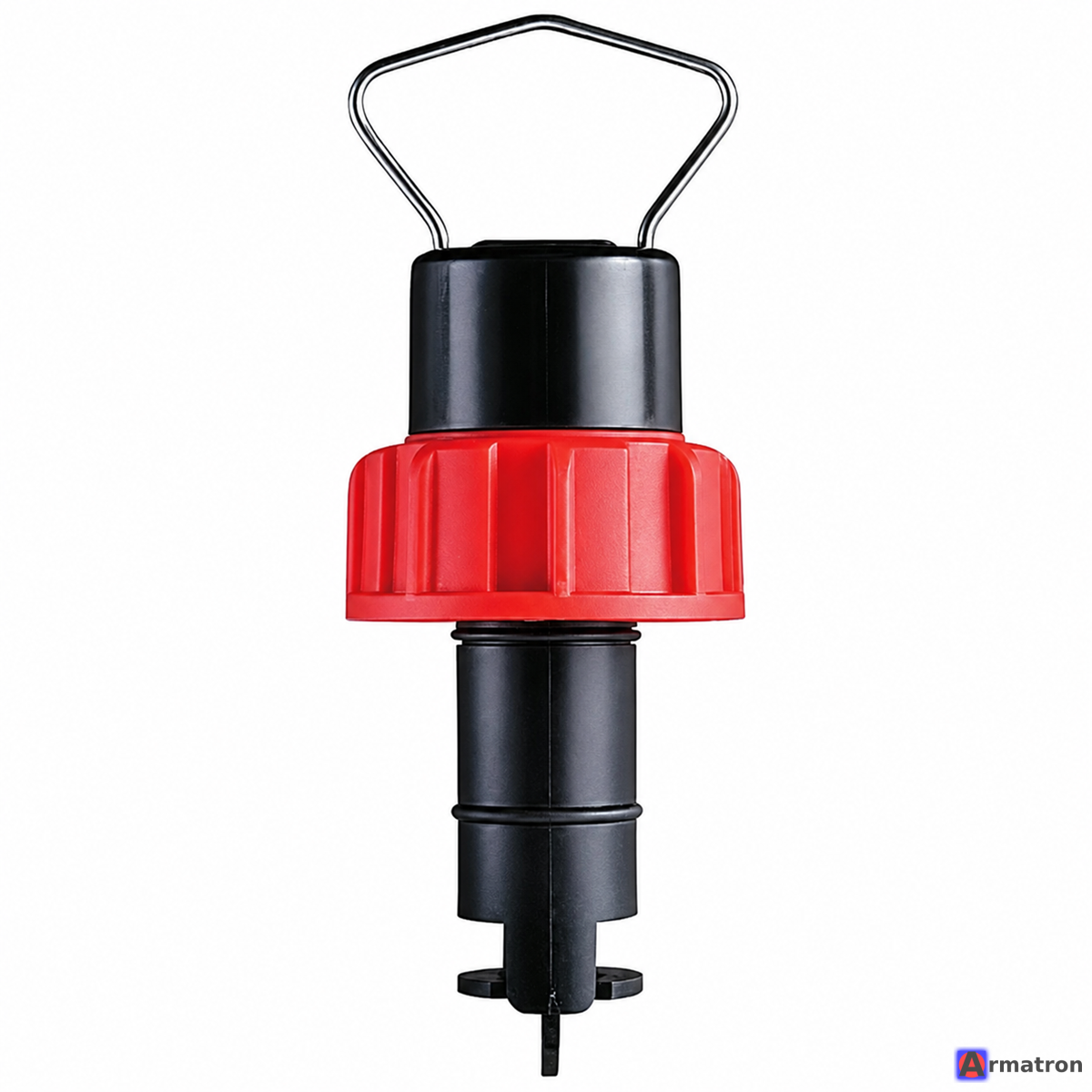

Датчик потока +GF+ Signet 515 Rotor-X (артикул 198801620, модель P51530-P0) — один из самых популярных и надежных лопастных (крыльчатых) датчиков потока в промышленности.

Ниже приведены подробные характеристики и описание этого устройства:

Основные характеристики

• Тип датчика: лопастной (крыльчатый).
• Модель: P51530-P0.
• Артикул (идентификатор детали): 198 801 620.
• Материал корпуса: Полипропилен (PP) — цвет обычно черный.
• Материал ротора: Черный PVDF.
• Материал оси (штифта): Титан (Titanium).
• Материал уплотнения: FPM (Viton).
• Выходной сигнал: Частотный (синусоидальный). Датчик является самогенерирующим (не требует внешнего питания для формирования сигнала).

Технические параметры

• Диапазон скорости потока: от 0,3 до 6 м/с (от 1 до 20 футов/с).
• Линейность: ±1 % от полной шкалы.
• Повторяемость: ±0,5 % от полной шкалы.
• Максимальное рабочее давление: 12,5 бар при 20 °C.
• Рабочая температура: до 65 °C.
• Тип кабеля: 7,6 метра (2-жильный витой экранированный кабель).

Преимущества модели P51530-P0

1. Надежность: Простая конструкция с минимумом движущихся деталей.
2. Энергонезависимость: Датчик сам вырабатывает слабый электрический импульс при вращении магнитов в лопастях (принцип катушки).
3. Универсальность монтажа: Подходит для труб диаметром от DN15 до DN100 (0,5–4 дюйма) при использовании стандартных фитингов Signet.
4. Химическая стойкость: Благодаря титановой оси и корпусу из полипропилена датчик устойчив ко многим агрессивным средам и реагентам.

Применение

Используется в системах водоподготовки, химической промышленности, системах фильтрации, бассейнах, ирригации и при производстве систем очистки сточных вод.

С чем используется?

Этот датчик напрямую подключается к приборам (преобразователям) Georg Fischer Signet, таким как:

• Signet 9900 (универсальный контроллер).
• Signet 8550 (контроллер потока).
• Signet 2536 (аналоги, но с другим типом сигнала).

Особенности обслуживания

• Замена ротора: Если в жидкости присутствуют абразивные частицы, ось и ротор могут со временем износиться. Для этой модели существуют ремонтные комплекты (Kit), которые позволяют не покупать новый датчик целиком.
• Монтаж: Датчик устанавливается в специальные седла (Saddles) или тройники производства GF. Для точности измерений важно соблюдать длину прямых участков трубы до и после датчика.
