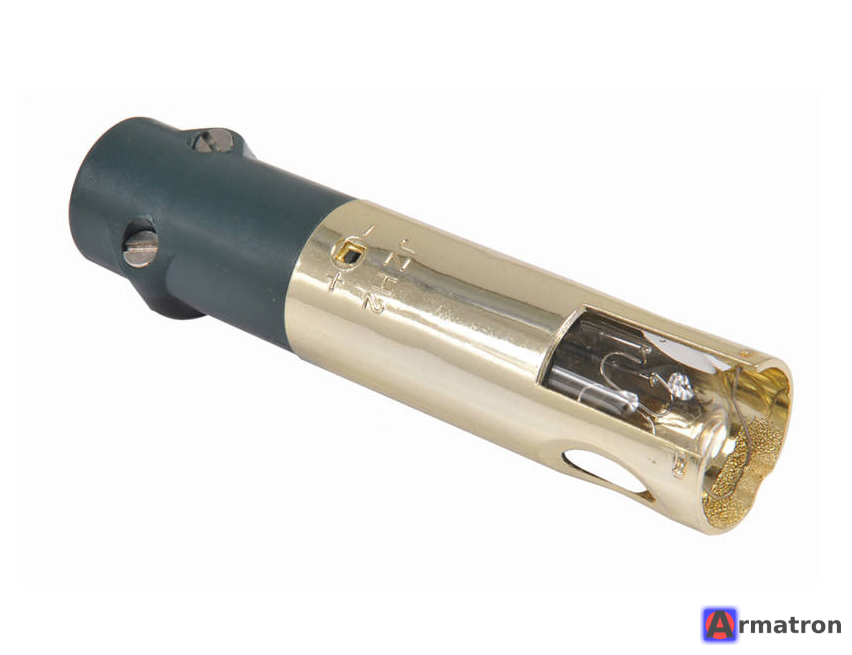

Датчик пламени QRA2 Siemens

Датчик пламени Siemens QRA2 — это ультрафиолетовый (УФ) датчик, предназначенный для контроля пламени газовых или жидкотопливных горелок. Он является одним из самых популярных и надежных решений в промышленной и бытовой автоматике для котлов.

Ниже представлен подробный обзор характеристик, принципа работы и особенностей этого устройства:

1. Назначение и принцип работы

Датчик QRA2 реагирует на ультрафиолетовое излучение, испускаемое пламенем.

• Селективность: он «видит» только УФ-спектр пламени и не реагирует на инфракрасное излучение от раскаленной футеровки котла или освещение в помещении. Это исключает ложные срабатывания.
• Тип работы: Предназначен для горелок с прерывистым циклом (минимум одна остановка каждые 24 часа для проверки исправности датчика).

2. Основные модификации

Датчики серии QRA2 поставляются в нескольких вариантах, различающихся чувствительностью и типом крепления:

• QRA2: Стандартная чувствительность.
• QRA2M: Повышенная чувствительность (используется там, где пламя слабое или датчик расположен далеко).
• Корпус: Обычно это черный пластиковый корпус. Может поставляться с крепежным фланцем и зажимом или без них.

3. Технические характеристики

• Срок службы: УФ-элемент (фотоэлемент) имеет ограниченный ресурс — примерно 10 000 часов работы. После этого чувствительность падает, и датчик подлежит замене.
• Степень защиты: IP40.
• Рабочая температура: от -20 °C до +60 °C (не допускается образование конденсата или льда).
• Вес: около 60 г.
• Спектральная чувствительность: около 190–270 нм.

4. Совместимость с автоматами горения

Датчик QRA2 работает совместно с блоками управления Siemens следующих серий:

• LFL...
• LFE1...
• LMG...
• LME...
• LGB... (некоторые модели)
• ЛГК...

5. Монтаж и обслуживание

Чтобы датчик работал корректно, важно соблюдать правила установки:

1. Прямая видимость: Датчик должен иметь «чистый» обзор зоны горения.
2. Защита от искр: Он не должен видеть искру розжига (высоковольтный электрод), так как искра тоже излучает УФ, и автомат горения может ошибочно решить, что пламя уже появилось.
3. Охлаждение: Если температура у корпуса датчика превышает 60 °C, необходимо использовать теплоизоляторы или подводить охлаждающий воздух.
4. Чистка: Стеклянное окошко датчика нужно периодически протирать от пыли, копоти и масла сухой мягкой тканью. Чистящие средства использовать не рекомендуется.

6. Как проверить датчик?

Если автомат горения выдает ошибку «отсутствие пламени»:

• Проверьте чистоту смотрового окошка датчика.
• Проверьте надежность электрических соединений.
• Важно: Не пытайтесь проверить QRA2 обычным фонариком или зажигалкой (в пламени зажигалки мало УФ-излучения). Для проверки работоспособности на стенде обычно используют специальные УФ-лампы или направляют датчик на работающую горелку.

Резюме: Siemens QRA2 — это «рабочая лошадка» в мире котельной автоматики. Его главное преимущество — надежное распознавание газового пламени, которое часто бывает невидимым для обычных фоторезисторов. Если датчику больше 3–5 лет и горелка стала часто выходить из строя, скорее всего, ресурс УФ-элемента исчерпан и датчик пора менять.
