Датчик перепада давления P233A-4-PHC Johnson Controls

Johnson Controls P233A-4-PHC (серия Penn) — это дифференциальное реле давления (прессостат) воздуха. Оно используется для контроля потока воздуха в системах вентиляции и кондиционирования.

Ниже приведены подробные характеристики и описание данной модели.

Основные характеристики

• Тип устройства: Дифференциальное реле давления (прессостат).
• Диапазон настройки (Уставка): 50 … 500 Па (0.5 – 5 мбар).
• Среда измерения: Воздух и негорючие газы.
• Тип контактов: SPDT (однополюсный перекидной контакт) — позволяет подключить сигнал как на замыкание, так и на размыкание.
• Максимальное допустимое давление: 5000 Па (50 мбар).

Применение

Это реле чаще всего используется для:

1. Контроля работы вентилятора: Сигнализирует об обрыве приводного ремня (нет перепада давления — вентилятор не дует).
2. Контроля загрязнения фильтра: Измеряет перепад давления до и после фильтра. Если фильтр забит, перепад растет, и реле подает сигнал.
3. Контроля тяги в дымоходах или каналах.
4. Разморозки: Запуск цикла оттаивания по перепаду давления на теплообменнике (рекуператоре).

Технические детали

• Серия: P233A (чувствительный элемент — мембрана).
• Электрическая нагрузка:
  • 3 А (индуктивная) при 250 В AC.
  • 5 А (резистивная) при 250 В AC.
• Степень защиты корпуса: IP54 (защита от пыли и брызг воды).
• Температура окружающей среды: -15°C ... +60°C.
• Подключение давления: Штуцеры под трубку диаметром 6 мм.
• Монтаж: Обычно вертикальный (для сохранения точности калибровки шкалы). При горизонтальном монтаже точка срабатывания смещается примерно на 11 Па.

Комплектация (суффикс PHC)

Суффикс -PHC в маркировке обычно указывает на стандартную версию поставки.

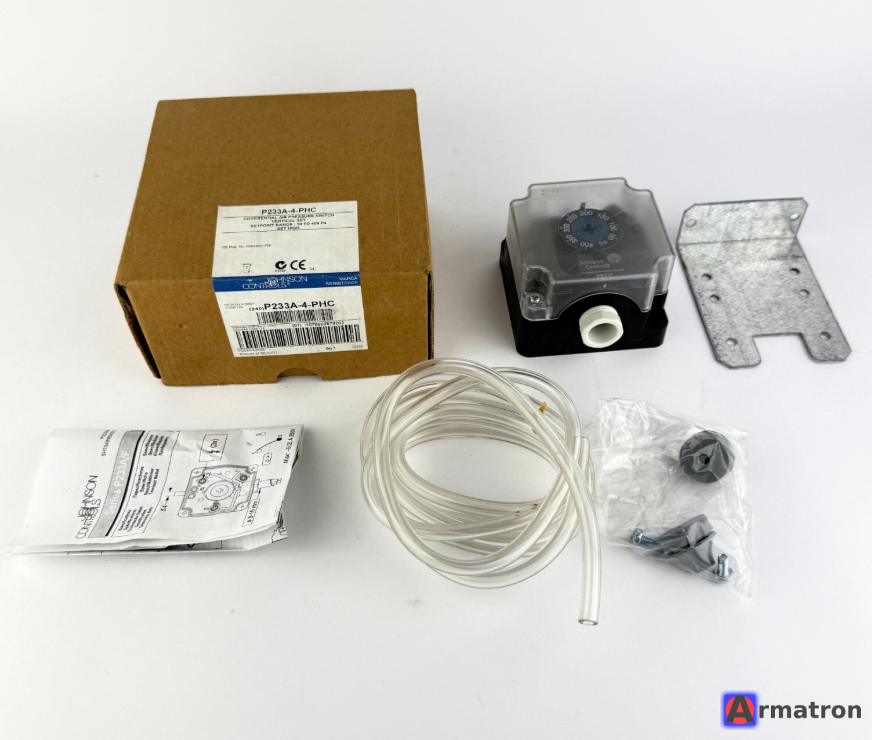

Как правило, в коробке с реле этой серии идет монтажный комплект (проверьте при покупке, так как комплектация может варьироваться):

• Само реле.
• Пластиковые трубки (обычно 2 метра).
• Два пластиковых штуцера (зонды) для ввода в воздуховод.
• Крепежные винты.

Подключение (Схема)

На реле есть 3 клеммы:

1. COM (1): Общий контакт.
2. NC (2): Нормально закрытый (замкнут с COM, когда давление ниже уставки).
3. NO (3): Нормально открытый (замыкается с COM, когда давление выше уставки).

Как настроить

Под крышкой находится колесико со шкалой. Вы вращаете его, чтобы выставить нужное значение срабатывания в Паскалях (например, 150 Па для грязного фильтра).
