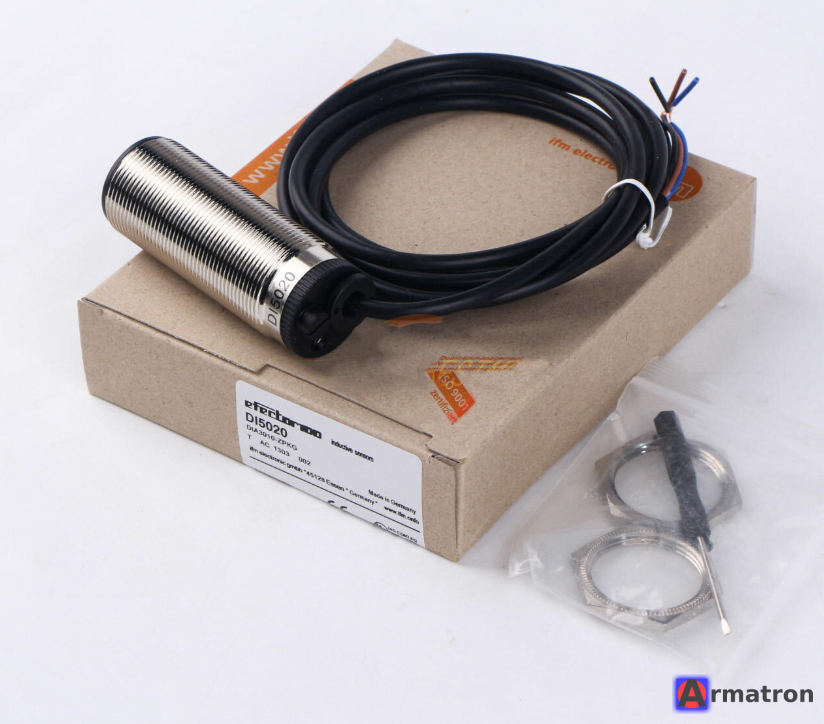

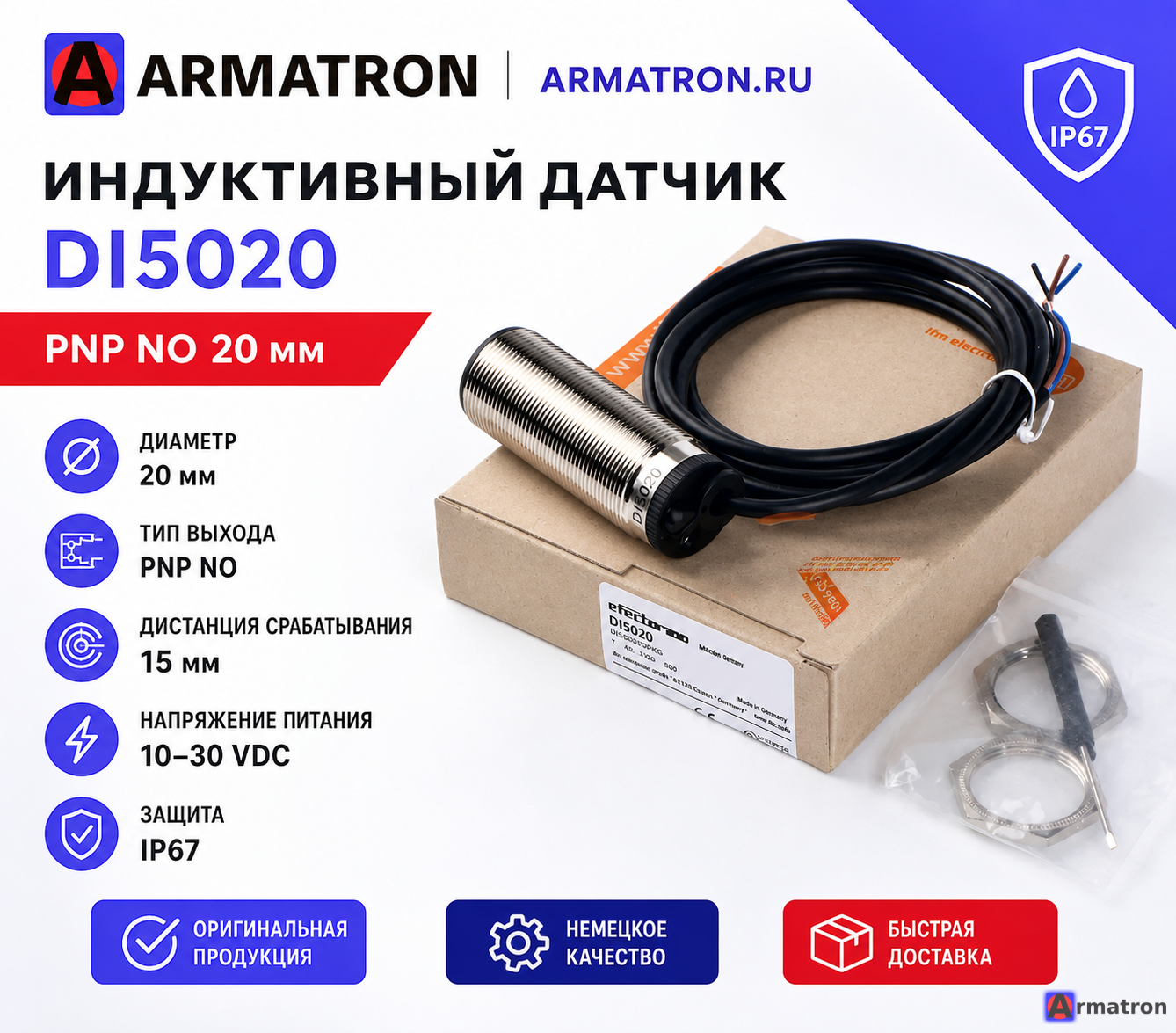

IFM Electronic DI5020 (артикул DIA3010-ZPKG) — это компактный индуктивный датчик контроля скорости (частоты вращения). Он объединяет в одном корпусе и чувствительный элемент, и блок обработки сигнала.
Ниже приведен подробный обзор его характеристик, принципа работы и применения.
1. Основное назначение
Датчик предназначен для контроля того, не упала ли скорость вращения или линейного движения ниже заданного значения (контроль минимальной скорости) или не превысила ли она его.
- Контроль проскальзывания конвейерных лент.
- Контроль обрыва цепей или ремней.
- Блокировка вала (контроль остановки).
2. Технические характеристики
- Тип корпуса: Цилиндрический с резьбой M30 x 1.5.
- Дистанция срабатывания (SnSn): 10 мм (скрытый монтаж/впотай).
- Диапазон настройки: 5...300 импульсов в минуту (регулируется встроенным потенциометром).
- Электрическое исполнение: DC PNP (постоянный ток).
- Тип выхода: Нормально открытый (NO) / нормально закрытый (NC) — настраивается.
- Напряжение питания: 10...36 В DC.
- Ток нагрузки: до 250 мА.
- Задержка при пуске: Регулируемая (обычно 0...15 секунд), чтобы датчик не выдавал ошибку, пока двигатель разгоняется.
- Температурный диапазон: -25...80 °C.
- Степень защиты: IP67.
3. Принцип работы
Датчик реагирует на прохождение металлических объектов (кулачков, зубьев шестерни, болтов) мимо его торцевой части.
- Он измеряет интервал времени между импульсами.
- Сравнивает его с уставкой, заданной потенциометром.
- Если частота импульсов выше установленной, выход датчика замкнут.
- Если скорость падает ниже порога (или вал остановился), датчик размыкает цепь, подавая сигнал об аварии.
4. Преимущества модели DI5020
- Компактность: Не нужен отдельный дорогостоящий контроллер в шкафу автоматики.
- Простота настройки: Уставка регулируется многооборотным потенциометром прямо на корпусе.
- Визуализация: На корпусе есть светодиоды (желтый для индикации коммутационного состояния, зеленый для индикации наличия питания и процесса настройки).
- Надежность: Бесконтактный принцип работы исключает механический износ.
5. Схема подключения
Датчик имеет стандартный разъем M12 (4 pin):
- Pin 1: L+ (Питание +)
- Pin 3: L- (Питание -)
- Pin 4: Выходной сигнал (PNP)
- Pin 2: Используется для настройки режима (NO/NC) или настройки задержки пуска (в зависимости от конкретной модификации подключения).
6. Типовые применения
- Нории и элеваторы: Контроль скорости вращения барабана.
- Вентиляторы: Мониторинг вращения крыльчатки.
- Дробилки и миксеры: Защита от перегрузки и заклинивания.
Совет по эксплуатации:
При установке убедитесь, что объект (например, головка болта на валу) проходит на расстоянии 5–8 мм от торца датчика для стабильного считывания. Если вам нужно контролировать очень высокие скорости (более 300 имп/мин), эта модель не подойдет. Вам понадобится серия с диапазоном до 6000 имп/мин (например, DI5001).
- Производитель IFM Electronic
