Датчик индуктивный NBB15-U1-E2 194767 Pepperl+Fuchs

Артикул: A-1403

Есть в наличии на складе Поставщика

Вес: 0 кг.

Цена без НДС:
19 580,00 руб.
Цена с НДС(22%):
23 887,60 руб.

Оставьте адрес электронной почты и мы оповестим Вас о поступлении Товара.
Мы отслеживаем уровень интереса к товару и стараемся своевременно закрывать потребности наших клиентов.

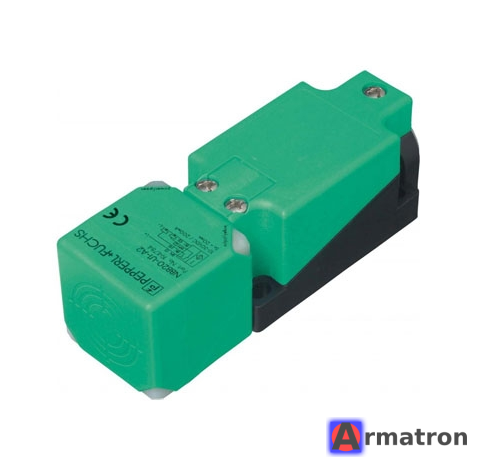

NBB15-U1-E2 (Артикул: 194767) — это популярный индуктивный датчик производства компании Pepperl+Fuchs. Он относится к серии VariKont, которая отличается универсальным кубическим корпусом с поворотной головкой.

Ниже приведены основные технические характеристики и особенности данного датчика:

Основные характеристики:

Тип датчика: Индуктивный (реагирует на металл).
Модель: NBB15-U1-E2.
Номер для заказа (Part Number): 194767.
Расстояние срабатывания (Sn): 15 мм.
Тип монтажа: Заподлицо (Flush / "встраиваемый"). Это означает, что датчик можно устанавливать вровень с металлической поверхностью без потери характеристик.
Выходной сигнал: PNP.
Функция переключения: Нормально открытый (NO / замыкающий).
Тип напряжения: DC (постоянный ток).

Электрические параметры:

Рабочее напряжение: 10 ... 30 В DC.
Рабочий ток (ток нагрузки): 0 ... 200 мА.
Частота переключения: 0 ... 150 Гц (прибл.).
Защита: От короткого замыкания (тактовая), от переполюсовки.
Падение напряжения: ≤ 2 В.
Потребляемый ток (без нагрузки): ≤ 20 мА.

Механические данные:

Корпус: Серия U1 (VariKont).
Размеры: 40 x 40 мм (лицевая панель), стандартный форм-фактор "Limit Switch style".
Материал корпуса: PA/PBT (полиамид/полибутилентерефталат) — прочный пластик.
Подключение: Клеммный отсек (винтовые клеммы). Позволяет подключать кабель напрямую внутри корпуса, обычно через кабельный ввод M20 x 1.5.
Степень защиты: IP68 / IP69K (высокая защита от пыли и воды, выдерживает мойку под высоким давлением).
Индикация:
- Зеленый LED: Питание включено.
- Желтый LED: Состояние выхода (срабатывание).

Особенности конструкции:

Главная особенность серии VariKont (U1) — поворотная сенсорная головка. Ее можно переставлять в 5 различных направлений (вверх, вперед, влево, вправо, назад) без отключения датчика от проводки. Это значительно упрощает монтаж и адаптацию под конкретное оборудование.

Схема подключения (стандартная для PNP, NO):

Внутри клеммной коробки обычно находятся клеммы под номерами:

Клемма 1 (BN/Коричневый): + (Плюс питания, 10-30V).
Клемма 3 (BU/Синий): - (Минус питания / GND).
Клемма 4 (BK/Черный): Выход (Сигнал, подключается к нагрузке/ПЛК).

Примечание: Всегда проверяйте схему на корпусе датчика или в листе технических данных перед подключением.
