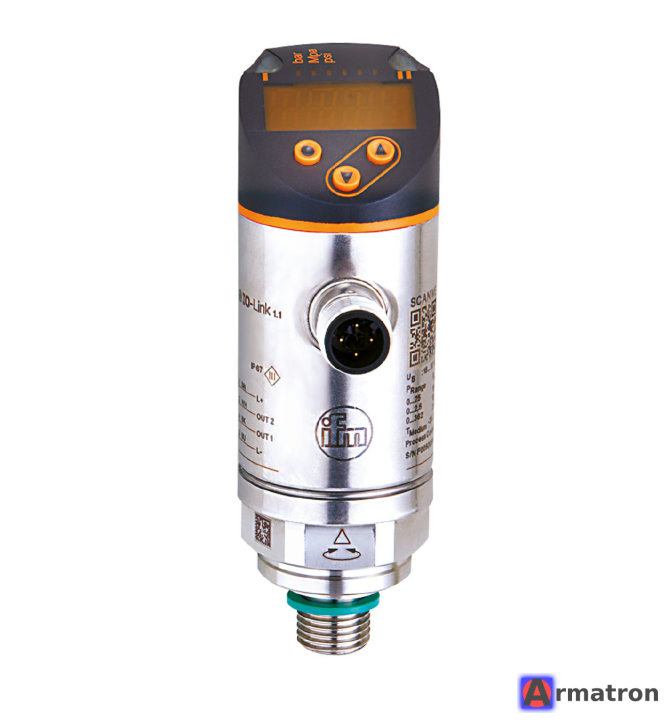

IFM Electronic PN7570 — это электронный датчик давления со встроенным дисплеем, предназначенный для контроля давления в гидравлических и пневматических системах. Это популярная модель благодаря своей надежности, гибкости настройки и поддержке интерфейса IO-Link.
Важное замечание: Данная модель относится к «классической» серии PN. У компании IFM вышло новое поколение датчиков. Прямой заменой для PN7570 чаще всего является PN7594 (он имеет улучшенный дисплей, удобные кнопки и идентичные характеристики).
Ниже приведены основные технические характеристики и особенности модели PN7570:
1. Основные характеристики
- Диапазон измерения: 0...400 бар (0...5800 psi).
- Предел прочности (разрыв): 1000 бар.
- Подключение к процессу: G 1/4 (внутренняя резьба).
- Напряжение питания: 18...30 В DC.
2. Выходы и Сигналы
Датчик имеет два программируемых выхода:
- OUT1: Коммутационный выход (PNP/NPN) или интерфейс IO-Link.
- OUT2: Коммутационный выход (PNP/NPN) или Аналоговый выход (4...20 мА / 0...10 В — настраиваемый).
3. Дисплей и Индикация
- Экран: 4-значный буквенно-цифровой дисплей.
- Цвет: Программируемый (Красный/Зеленый). Можно настроить смену цвета при достижении определенного порога давления (очень удобно для визуального контроля издалека).

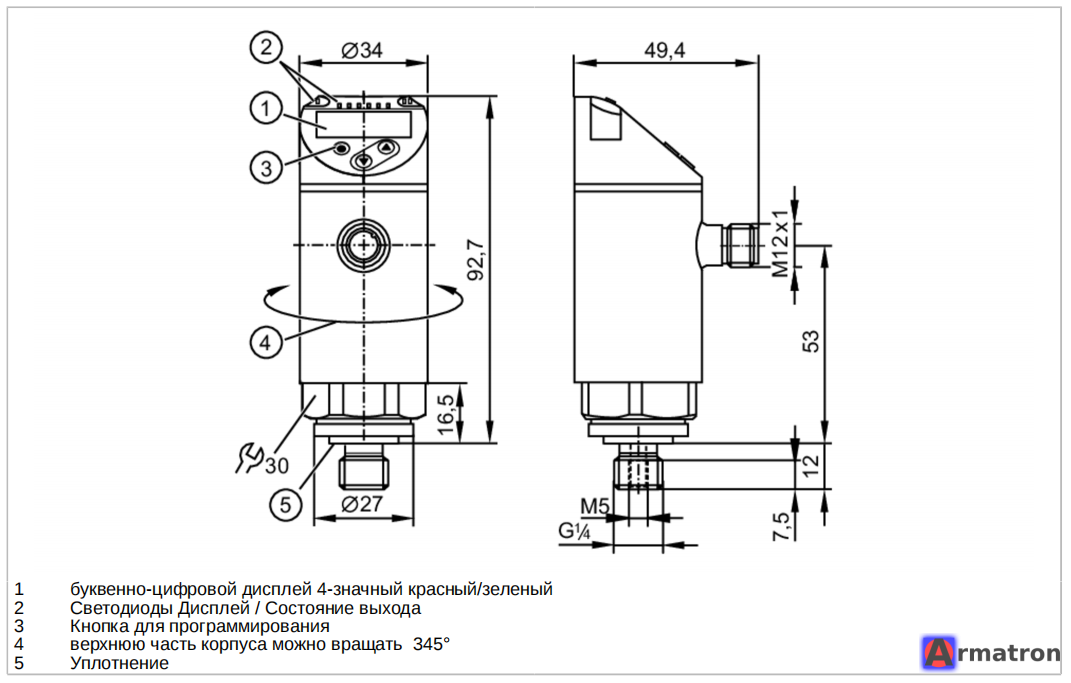

- Вращение: Голову датчика можно вращать на 345° для удобства считывания показаний после монтажа.
4. Подключение (Расшифровка пинов М12)
Разъем M12, 4 контакта:
- Pin 1 (Коричневый): L+ (Питание +24В)
- Pin 2 (Белый): OUT2 (Аналоговый или дискретный выход)
- Pin 3 (Синий): L- (Питание 0В / Земля)
- Pin 4 (Черный): OUT1 / IO-Link (Дискретный выход или коммуникация)
5. Применение
- Промышленные гидравлические станции.
- Станки и прессы.
- Системы подачи смазки.
- Общепромышленное применение (IP67).
6. Настройка (кратко)
Настройка осуществляется тремя кнопками на лицевой панели:
- [Enter]: Вход в меню / подтверждение.
-
[Up] / [Down]: Выбор параметров и изменение значений.
Основные параметры:SP1/rP1(точка включения/выключения для выхода 1),ASP/AEP(начало и конец шкалы для аналогового выхода).
Если вы ищете замену или новый датчик:
Рекомендуется рассмотреть модель IFM PN7594.
- У нее тот же диапазон (0...400 бар).
- Такая же резьба (G 1/4 внутренней).
- Улучшенная эргономика и более надежный дисплей.
