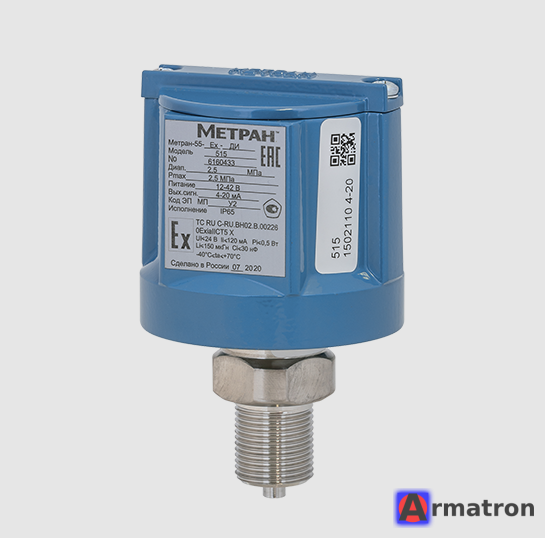

Это маркировка (код заказа) датчика давления серии Метран-55. Ниже приведена подробная расшифровка каждой части этого кода, которая поможет понять технические характеристики прибора.
Расшифровка маркировки: Метран-55-ДИ-515-МП-t1-015-1,6МПа-42-С-М20
- Метран-55 — Серия датчика. Это интеллектуальные (микропроцессорные) датчики давления, популярные в промышленности РФ и СНГ.
- ДИ — Вид измеряемого давления: Датчик Избыточного давления (измеряет давление относительно атмосферного).
- 515 — Модель датчика. Определяет конструктивные особенности и максимально возможный диапазон измерений для данной базы сенсора.
- МП — Обозначение типа электроники: МикроПроцессорный.
-
t1 — Код климатического исполнения (температурный диапазон окружающей среды).
- Обычно t1 соответствует диапазону: от -40°С до +70°С.
- 015 — Предел допускаемой основной погрешности (класс точности): ±0,15%. Это датчик высокой точности.
-
1,6 МПа — Верхний предел измерений (на который настроен датчик).
- 1,6 МегаПаскаля = 16 Бар = 16 кгс/см² (атм).
-
42 — Код выходного сигнала.
- 4-20 мА (двухпроводная схема подключения). Самый распространенный промышленный стандарт.
-
С — Тип электрического присоединения.
- Обычно обозначает Сальниковый ввод (для кабеля) или стандартный штепсельный разъем (в зависимости от года выпуска и конкретной таблицы кодов, чаще всего это разъем типа ШР или DIN с сальником).
-
М20 — Тип механического присоединения к процессу (резьба).
- М20х1,5 (метрическая резьба).
Краткое техническое резюме:
- Тип прибора: Датчик избыточного давления.
- Диапазон измерения: от 0 до 16 Бар (1,6 МПа).
- Выходной сигнал: 4..20 мА.
- Точность: 0,15%.
- Резьба штуцера: М20х1.5.
- Температура эксплуатации: -40...+70°С.
Применение:
Данный датчик используется для измерения давления жидкостей, газов и пара в системах автоматического контроля, регулирования и управления технологическими процессами (АСУ ТП) в нефтегазовой, химической отраслях, энергетике и водоподготовке.
