Это маркировка (код заказа) датчика давления серии Метран-55. Ниже приведена полная расшифровка технических характеристик согласно данному коду:

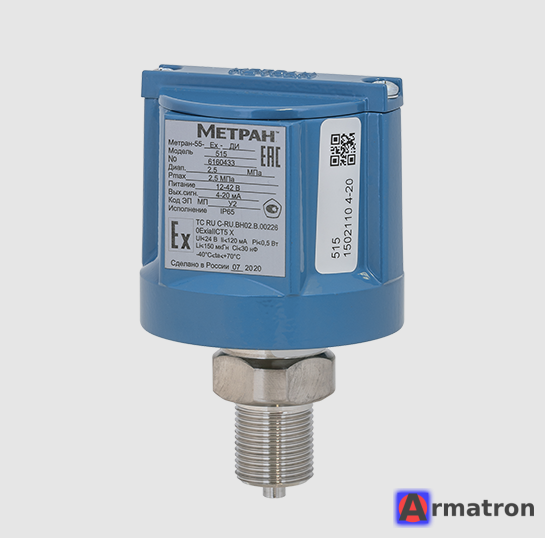

Метран-55-ДИ-515-МП-t1-015-0,6МПа-42-С-М20
Подробная расшифровка:
- Метран-55: Серия датчика. Это малогабаритные датчики давления с микропроцессорной обработкой сигнала.
- ДИ: Вид измеряемого давления — Датчик Избыточного давления (измеряет давление относительно атмосферного).
- 515: Модель датчика. Определяет конструктивное исполнение и предельные возможности сенсора.
- МП: Исполнение — Микропроцессорный. (Обеспечивает лучшую термокомпенсацию и стабильность по сравнению с аналоговыми версиями).
- t1: Код температурного диапазона окружающей среды. Обычно для этой серии от -40°С до +70°С.
- 015: Предел допускаемой основной приведенной погрешности (класс точности) — 0,15%.
- 0,6 МПа: Верхний предел измерений, на который настроен датчик (6 бар / 6 кгс/см²).
- 42: Код выходного сигнала — 4...20 мА (двухпроводная схема питания).
- С: Код электрического присоединения — Сальниковый ввод (разъем типа DIN 43650 / штепсельный разъем).
- М20: Код механического присоединения к процессу (резьба штуцера) — М20х1,5 (метрическая резьба).
Краткая сводка характеристик:
- Тип: Датчик избыточного давления.
- Диапазон измерения: 0 ... 0,6 МПа (0 ... 6 бар).
- Выходной сигнал: 4-20 мА.
- Погрешность: ±0,15%.
- Резьба: М20х1,5.
- Температура среды: -40...+70°С (уточняется по паспорту, зависит от климатического исполнения, но код t1 указывает на стандартный диапазон).
- Питание: Обычно 12...42 В (постоянный ток), стандартно 24 В или 36 В.
Примечание:
Серия Метран-55 является классической и очень распространенной. Если вы ищете этот датчик для замены сломанного, данная маркировка полностью описывает необходимые параметры.
Если вы подбираете оборудование для нового проекта, имейте в виду, что завод "Метран" (Emerson) сейчас продвигает более новые серии (например, Метран-150 или Метран-75), однако Метран-55 все еще широко используется и доступен.
- Производитель Метран
