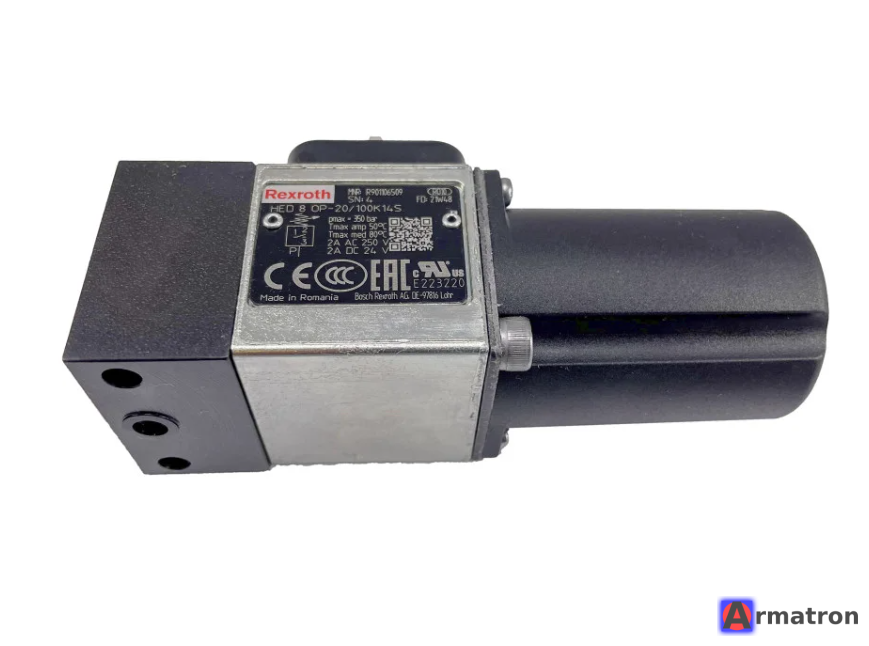

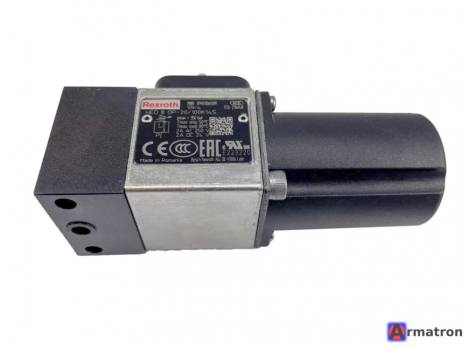

Датчик давления HED8OP-20/50K35S R901336910 Bosch Rexroth

Это гидроэлектрическое реле давления (прессостат) производства Bosch Rexroth.

Ниже приведена расшифровка маркировки и технические характеристики для модели HED8OP-20/50K35S (артикул R901336910).

Расшифровка кода модели:

• HED 8: Тип устройства — Гидроэлектрическое реле давления поршневого типа.
• O: Исполнение без обратного клапана (стандарт).
• P: Способ монтажа — Плиточный (стыковой) монтаж (Plate mounting).
• -20: Серия изделия 20 (геометрически взаимозаменяема с сериями от 20 до 29).
• 50: Диапазон настройки давления — до 50 бар (обычно от 0 до 50 бар).
• K35: Тип электрического подключения — Большой угловой штекер (DIN EN 175301-803) со световой индикацией (обычно LED) и/или схемой защиты. Примечание: Обязательно проверьте напряжение (обычно 24V DC для штекеров с диодами), указанное на самом штекере.
• S: Материал уплотнений — FKM (фторкаучук / Viton), подходит для минеральных масел и тяжеловоспламеняемых жидкостей.

Основные технические характеристики:

• Назначение: Замыкание или размыкание электрической цепи при достижении заданного гидравлического давления.
• Принцип действия: Поршневой (надежен при высоких давлениях и скачках, но имеет больший гистерезис, чем мембранные).
• Максимальное рабочее давление (системы): Корпус выдерживает до 630 бар, но пружина настроена на работу в диапазоне до 50 бар.
• Регулировка: Осуществляется вращением регулировочного винта (шпинделя) под защитным колпачком.
• Гистерезис: Постоянный (нерегулируемый), зависит от давления срабатывания.

Применение:

Используется в гидравлических системах станков, прессов, мобильной техники для:

1. Контроля достижения давления (сигнал в ПЛК).
2. Аварийного отключения при превышении давления.
3. Управления циклами нагрузки/разгрузки насоса.

Документация:

Технический паспорт (Data Sheet) для этой серии: RE 50061.

Важно при замене:
Если вы меняете старый датчик на новый, убедитесь, что посадочное место (схема отверстий) соответствует плиточному монтажу, а напряжение светодиода в коннекторе K35 совпадает с напряжением в вашей цепи управления.
