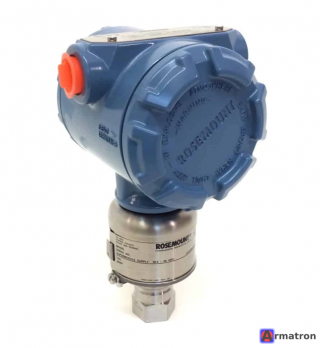

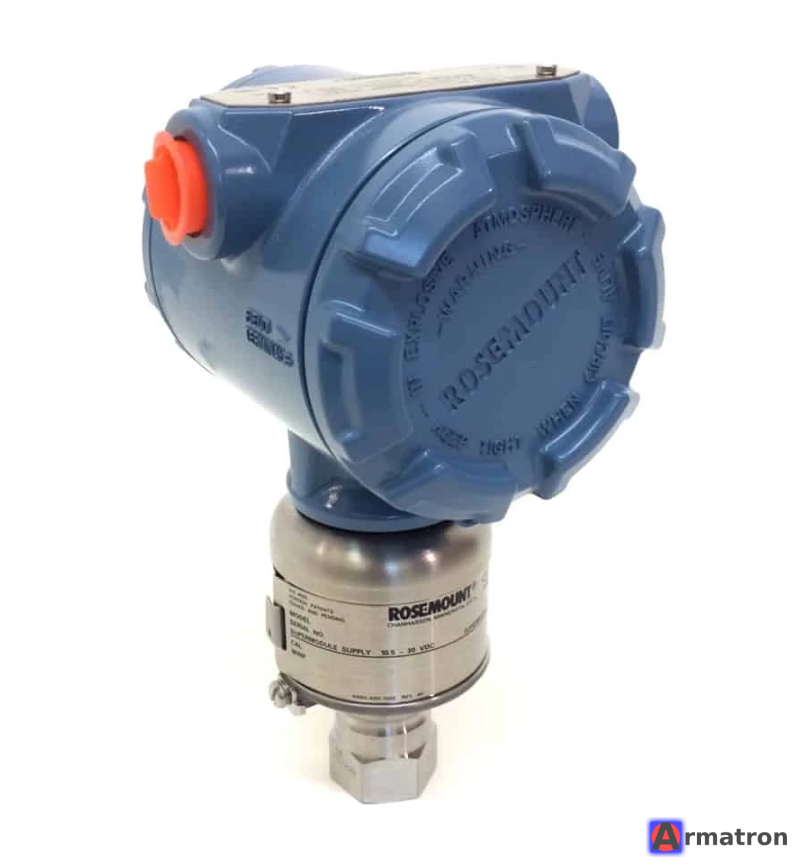

Датчик давления 3051S2TG4A2E11A1BE1QGT1A1003 0-50 кг/см2 Rosemount

Датчик давления Rosemount 3051S2TG4A2E11A1BE1QGT1A1003 — это высокоточный интеллектуальный преобразователь давления серии 3051S (SuperModule).

Ниже приведена расшифровка кода данной конфигурации и основные характеристики:

Расшифровка кода модели:

1. 3051S: Серия датчиков давления (SuperModule).
2. 2: Класс точности (Standard Performance) — погрешность ±0,04% от шкалы.
3. T: Тип датчика — штуцерного исполнения (In-line).
4. G: Тип измеряемого давления — избыточное (Gage).
5. 4: Диапазон измерения (Range 4). Максимальный предел для этого сенсора — до 275,8 бар (около 281 кг/см²). В вашем случае он настроен на 0–50 кг/см².
6. A: Выходной сигнал — 4–20 мА с цифровым протоколом HART.
7. 2: Тип корпуса — PlantWeb (сдвоенный отсек, алюминий).
8. E1: Сертификация взрывозащиты — ATEX Flameproof (взрывонепроницаемая оболочка).
9. 1: Резьба кабельного ввода — M20 x 1.5.
10. A: Материал разделительной диафрагмы — нержавеющая сталь 316L SST.
11. 1: Заполняющая жидкость сенсора — силиконовое масло.
12. B: Крепежный кронштейн (обычно B4 для монтажа на трубу или панель).
13. E1: (Повтор или специфический код опции, часто связан с типом дисплея или доп. сертификацией).
14. QG: Сертификат калибровки (Calibration Certificate).
15. T1: Защита от переходных процессов (грозозащита).
16. A1003: Специальная конфигурация или код настройки диапазона (в данном случае подтверждает заводскую настройку шкалы 0–50 кг/см²).

Основные технические характеристики:

• Настроенный диапазон: 0 ... 50 кг/см² (избыточное).
• Максимальное рабочее давление (URL): До 275,8 бар (шкала 4 позволяет перенастраивать датчик в широких пределах без потери точности).
• Материал штуцера и диафрагмы: Нержавеющая сталь 316L.
• Протокол связи: HART (позволяет проводить удаленную настройку и диагностику).
• Степень защиты: IP66/IP68 (в зависимости от качества монтажа кабельных вводов).
• Взрывозащита: Исполнение «взрывонепроницаемая оболочка» (Ex d), что позволяет использовать его в опасных зонах.

Особенности серии 3051S:

Это флагманская линейка Emerson (Rosemount). Платформа SuperModule отличается тем, что сенсор полностью герметичен и отделен от электроники, что обеспечивает исключительную стабильность (стабильность калибровки до 15 лет) и надежность в тяжелых промышленных условиях.

Применение:

Этот датчик идеально подходит для измерения давления в технологических процессах нефтегазовой, химической и энергетической отраслей, где требуется высокая точность, надежность и работа во взрывоопасных зонах.
