Датчик давления 3051S2TG2A2E11A2AB4QGA1003 0-6 кг/см2 Rosemount

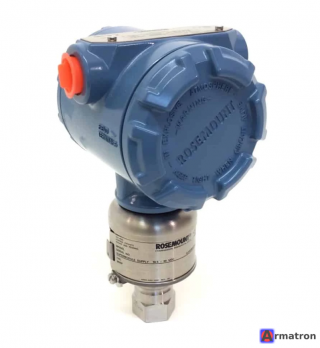

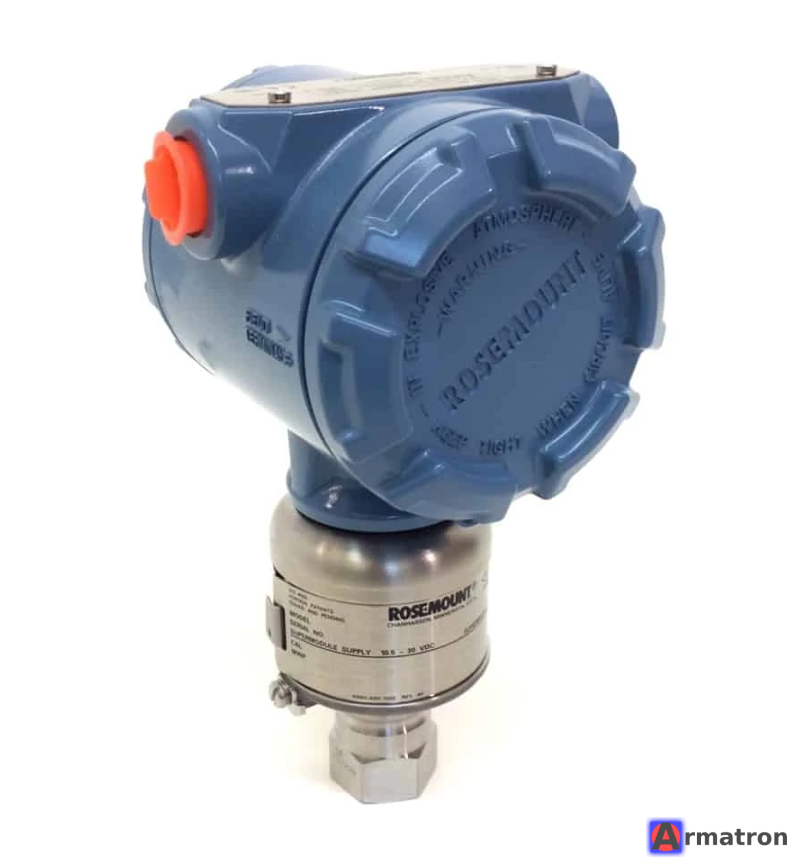

Датчик давления Rosemount 3051S2TG2A2E11A2AB4QGA1003 — это высокоточный интеллектуальный преобразователь избыточного давления серии 3051S (SuperModule).

Ниже приведена расшифровка артикула и основные характеристики вашего прибора:

Расшифровка кода модели:

1. 3051S: Серия интеллектуальных преобразователей давления (SuperModule).
2. 2: Класс производительности (Classic) — точность до ±0,035%–0,055% от шкалы.
3. T: Тип датчика — штуцерного исполнения (In-line) для измерения избыточного или абсолютного давления.
4. G: Тип измерения — избыточное давление (Gage).
5. 2: Диапазон измерений (Range 2). Предел измерений от –1,01 до 10,34 бар (от –14,7 до 150 psi). Ваш диапазон 0–6 кг/см² идеально вписывается в этот лимит.
6. A: Выходной сигнал — 4–20 мА с цифровым протоколом HART.
7. 2: Материал изолирующей диафрагмы — нержавеющая сталь 316L SST. Технологическое соединение также из 316L SST.
8. E11:
   • E: Тип технологического соединения — внутренняя резьба 1/2–14 NPT.
   • 11: Корпус электроники — PlantWeb (алюминиевый), кабельный ввод 1/2–14 NPT.
9. A: ЖКИ-дисплей — установлен (Plantweb LCD display).
10. 2: Вариант исполнения корпуса/монтажа.
11. A: Конфигурация ПО — стандартная.
12. B4: Монтажный кронштейн — полностью из нержавеющей стали (SST) для установки на 2-дюймовую трубу или панель.
13. QG: Сертификат калибровки (Calibration Certification) по стандарту ISO 10474 3.1 или EN 10204 3.1.
14. A1003: Специальный код (как правило, означает специфическую настройку диапазона или тегирование по требованию заказчика). В данном случае это подтверждает настройку на диапазон 0–6 кг/см².

Технические характеристики:

• Измеряемая среда: Жидкость, газ, пар.
• Диапазон настройки: 0–6 кг/см² (примерно 0–5,88 бар).
• Выходной сигнал: 4–20 мА + HART.
• Питание: 10,5–42,4 В постоянного тока.
• Материалы: Корпус из алюминия с низким содержанием меди, части, контактирующие со средой — нержавеющая сталь 316L.
• Степень защиты: IP66/68 (в зависимости от типа кабельного ввода).

Особенности серии 3051S:

• Масштабируемая архитектура: Позволяет менять модули электроники или сенсора независимо.
• Стабильность: Гарантированная стабильность характеристик в течение 10–15 лет.
• Диагностика: Возможность расширенной диагностики состояния процесса и самого прибора (при наличии соответствующих лицензий).

На что обратить внимание:

1. Резьба: У датчика внутренняя резьба 1/2 NPT. Если у вас на линии метрическая резьба (например, М20х1,5), вам потребуется переходник (адаптер).
2. Настройка: Датчик поставляется уже сконфигурированным на 0–6 кг/см², но с помощью HART-коммуникатора или ПО (например, AMS Device Manager) вы можете перенастроить его на другой диапазон в пределах Range 2.
3. Поверка: Если прибор используется в сфере государственного регулирования (ГСИ), убедитесь в наличии первичной поверки и внесении в реестр средств измерений.
