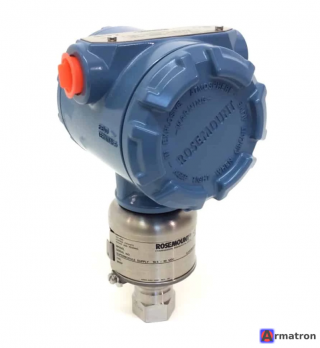

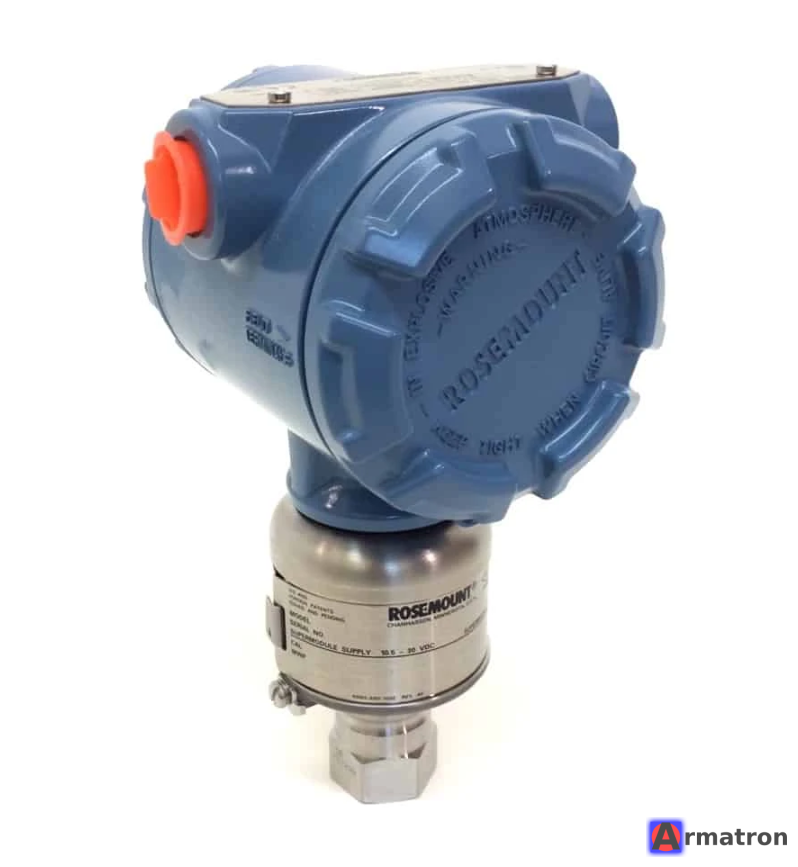

Датчик давления 3051S2TG2A2E11A2AB4A1003 0-6 кг/см2 Rosemount

Этот артикул — 3051S2TG2A2E11A2AB4A1 (с дополнительными опциями в конце) — относится к серии высокоточных интеллектуальных датчиков давления Rosemount 3051S (серия Scalable).

Ниже приведена подробная расшифровка данной конфигурации и технические характеристики для вашего диапазона 0–6 кг/см².

Расшифровка кода модели:

1. 3051S: Серия датчика (Scalable — расширяемая платформа).
2. 2: Класс производительности — Ultra. Это самый высокий класс точности у Rosemount (основная погрешность до ±0,025% от шкалы).
3. T: Тип датчика — In-line (штуцерный, для установки непосредственно в линию или через манометрический вентиль).
4. G: Тип измерения — Gage (избыточное давление, относительно атмосферного).
5. 2A: Диапазон измерения. Диапазон №2 позволяет измерять от -1 до 10,34 бар (-14,7 до 150 psi). Ваш рабочий диапазон 0–6 кг/см² (примерно 0–5,88 бар) идеально вписывается в этот лимит с запасом.
6. 2: Материал изолирующей диафрагмы — Нержавеющая сталь 316L SST. Заполнитель — силиконовое масло.
7. E11: Процессное соединение — Внутренняя резьба 1/2-14 NPT.
8. A: Выходной сигнал — 4–20 мА с цифровым протоколом HART.
9. 2: Корпус электроники — PlantWeb (алюминиевый), кабельный ввод 1/2-14 NPT.
10. A: Наличие ЖК-индикатора (LCD дисплей).
11. B4: Монтажный кронштейн — универсальный кронштейн для крепления на трубе 2 дюйма или панели, полностью из нержавеющей стали.
12. A1: Сертификация по взрывозащите — ATEX Flameproof (взрывонепроницаемая оболочка).
13. 003: Скорее всего, это внутренний код специальной настройки или калибровки (в данном случае — калибровка на диапазон 0-6 кг/см²).

Основные технические характеристики:

• Диапазон настройки: 0 ... 6 кг/см² (настраивается программно в пределах лимитов сенсора).
• Верхний предел измерений (URL): до 10,5 кг/см² (150 psi).
• Точность (Ultra): ±0,025 % от настроенного диапазона.
• Стабильность: 0,15% от URL в течение 15 лет (очень надежный прибор, редко требующий перекалибровки).
• Степень защиты: IP66/IP68.
• Материал корпуса: Алюминий с полиуретановым покрытием.
• Питание: 10,5–42,4 В постоянного тока (при отсутствии нагрузки).

Применение:

Модель 3051S2TG с такими параметрами часто используется в нефтегазовой, химической и энергетической отраслях, где требуется:

1. Высокая точность учета среды.
2. Долговечность и стабильность показаний (минимум дрейфа «ноля»).
3. Работа во взрывоопасных зонах (благодаря коду A1).

Рекомендация:

Если вы планируете монтаж, убедитесь, что у вас есть ответная резьба (штуцер или импульсная трубка) с наружной резьбой 1/2" NPT. Также для защиты датчика от пульсаций и для удобства обслуживания рекомендуется устанавливать его через манифольд (вентильный блок).
