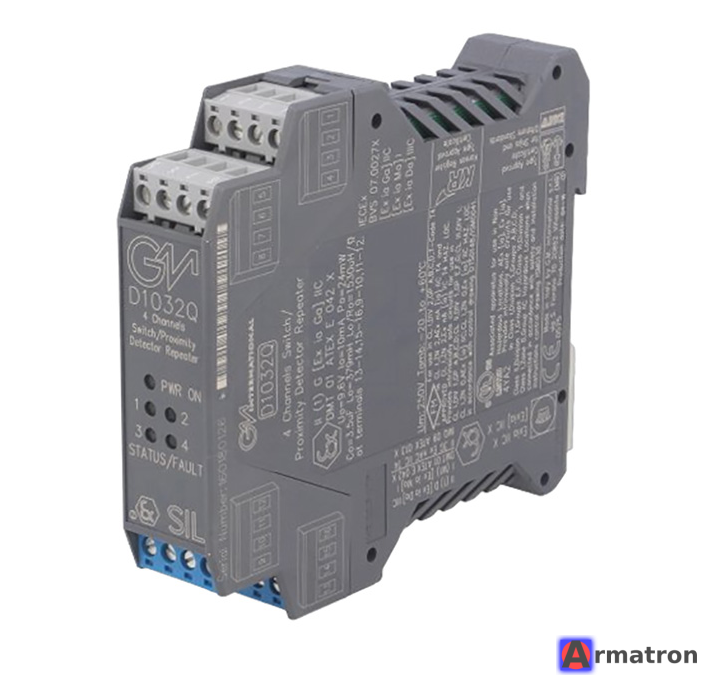

D1032Q от компании GM International — это четырехканальный ретранслятор (барьер искрозащиты) для дискретных сигналов (Switch/Proximity Detector Repeater). Он относится к серии модулей D1000.
Ниже приведено подробное описание и технические характеристики этого устройства:
Основное назначение
Устройство предназначено для приема сигналов от контактов (сухой контакт) или бесконтактных датчиков (NAMUR) из взрывоопасной зоны и передачи их во взрывобезопасную зону через гальваническую развязку. Часто используется в системах противоаварийной защиты (ПАЗ) и распределенных системах управления (РСУ).
Ключевые характеристики
- Количество каналов: 4 независимых канала (высокая плотность монтажа).
-
Вход (из опасной зоны):
- Поддерживает бесконтактные датчики (Proximity sensors) стандарта NAMUR.
- Поддерживает механические контакты (Switch).
- Возможность обнаружения неисправности линии (LFD — Line Fault Detection): обрыв или короткое замыкание.
-
Выход (в безопасную зону):
- В зависимости от конкретной модификации и конфигурации, выходы могут быть релейными (SPST) или транзисторными (оптроны с открытым коллектором).
- Гальваническая развязка: Полная трехсторонняя изоляция (Вход / Выход / Питание).
- Питание: Обычно 24 В постоянного тока (20-30 В DC).
Безопасность и Сертификация
- Взрывозащита: Сертифицирован по стандартам ATEX, IECEx, ТР ТС (EAC) для установки в безопасной зоне и подключения к оборудованию в зонах 0, 1, 2 (газ) и 20, 21, 22 (пыль). Маркировка обычно: Ex ia IIC.
- Функциональная безопасность (SIL): Соответствует уровню полноты безопасности SIL 2 согласно стандарту IEC 61508.
Конфигурация и особенности
- DIP-переключатели: Настройка режимов работы осуществляется с помощью DIP-переключателей на боковой панели (без использования ПО).
- Настройки: Можно инвертировать сигнал (прямой/обратный режим), включать/выключать контроль линии (LFD).
- Индикация: Светодиоды на передней панели показывают статус каждого канала (включен/выключен) и наличие ошибок (обрыв/КЗ).
- Монтаж: Устанавливается на стандартную DIN-рейку (35 мм). Ширина корпуса обычно составляет 22.5 мм.
Типовые применения
- Передача сигналов от концевых выключателей клапанов.
- Сигнализация уровня.
- Системы аварийного останова (ESD).
- Мониторинг частоты вращения (в простых приложениях).
Если вам нужна схема подключения или конкретный part number для заказа (так как могут быть вариации по типу выходного реле), рекомендуется обратиться к официальному даташиту (Datasheet) серии D1032.
- Производитель GM International
