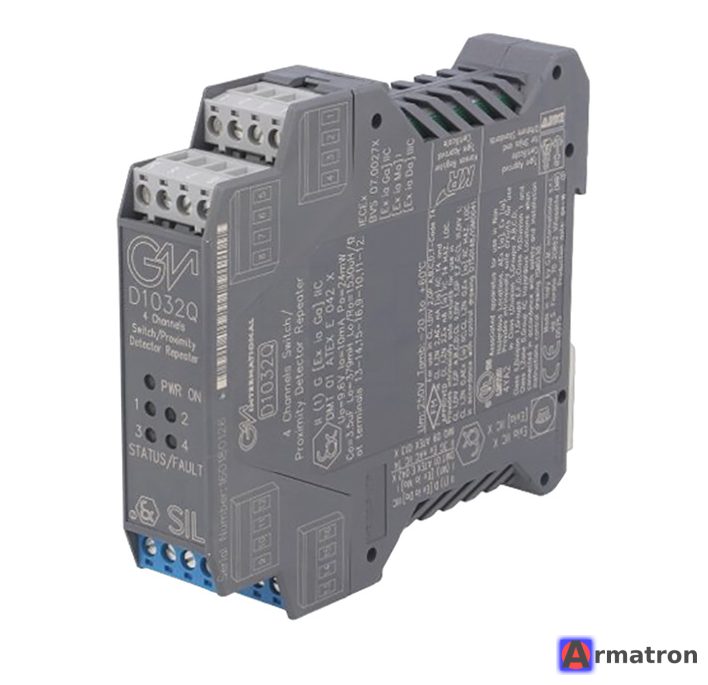

GM International D1032Q/B — это четырехканальный искробезопасный изолятор (барьер искрозащиты), предназначенный для передачи сигналов от переключателей (сухих контактов) или датчиков приближения (NAMUR) из опасной зоны в безопасную.
Ниже приведено подробное описание и технические характеристики этого устройства:
Расшифровка маркировки
- D1032: Серия модели (Digital Input / Switch / Proximity Detector Repeater).
-
Q (Quad): Четыре канала. Это означает, что в одном корпусе шириной 22.5 мм находятся 4 независимых канала.
- Важно: Модели с индексом Q обычно имеют транзисторные/оптопарные выходы (Solid State), а не релейные, так как разместить 4 механических реле в таком корпусе физически сложно.
- B: Поддержка Power Bus. Устройство может получать питание через специальный шинный соединитель, установленный на DIN-рейке, что упрощает монтаж и уменьшает количество проводов.
Основные функции и характеристики
- Назначение: Принимает сигналы от контактов или датчиков приближения, расположенных во взрывоопасной зоне (Zone 0, 1, 2), и передает их в систему управления (ПЛК/DCS) в безопасной зоне.
-
Вход (Опасная зона):
- Сухие контакты (Dry Contact).
- Датчики приближения (Proximity Sensors) стандарта NAMUR.
- Возможность обнаружения обрыва линии и короткого замыкания (LFD - Line Fault Detection).
-
Выход (Безопасная зона):
- 4 независимых выхода.
- Тип выхода: Оптоизолированный транзистор (Open Collector / Photo-MOS).
- Совместим с цифровыми входами контроллеров.
- Изоляция: Трехсторонняя гальваническая развязка (Вход / Выход / Питание) до 1500 В (или 2500 В в зависимости от версии стандарта).
- Питание: 24 В постоянного тока (20...30 В DC).
Функциональные особенности
-
Конфигурация: DIP-переключатели на боковой панели позволяют настраивать:
- Прямой или обратный режим работы выхода (Phase Reversal).
- Включение/отключение детекции неисправности линии (LFD).
-
Индикация: Светодиоды (LED) на передней панели отображают:
- Состояние питания (Power ON).
- Состояние каждого канала (включен/выключен).
- Наличие неисправности на линии (обрыв/КЗ).
- Монтаж: На стандартную DIN-рейку T35.
- Размеры: Ширина 22.5 мм (высокая плотность каналов экономит место в шкафу).
Сертификация и безопасность
- Уровень полноты безопасности (SIL): Соответствует SIL 2 (IEC 61508). Для некоторых конфигураций (с дублированием) может применяться в контурах SIL 3.
- Взрывозащита: Сертифицирован по ATEX, IECEx, ТР ТС (EAC) для установки в безопасной зоне или Зоне 2, с подключением ко входам из Зоны 0, 1, 2.
Схема применения (упрощенная)
[Опасная зона: Датчик NAMUR] --- (Провода) ---> [D1032Q/B] ---> [Безопасная зона: Вход ПЛК]
Примечание: Если вам нужна версия с релейными выходами (механическими переключающими контактами SPDT), вам следует искать модель D1032D (Dual - 2 канала), так как 4-канальная версия (Q) выпускается только с транзисторными выходами.
- Производитель GM International
