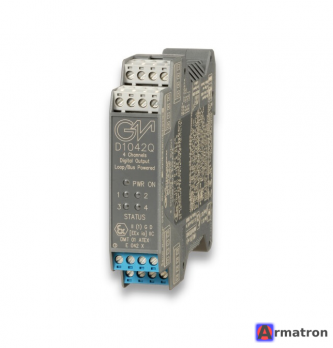

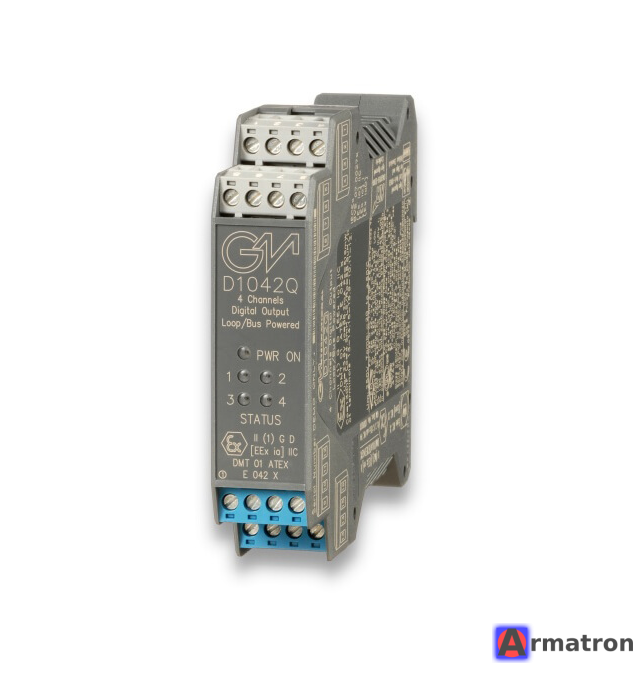

Четырехканальный модуль цифрового выхода D1042Q/B GM International

D1042Q (или D1042Q/B) от компании GM International — это четырехканальный модуль цифрового выхода (Digital Output Driver), который выполняет функцию барьера искрозащиты. Он предназначен для управления исполнительными устройствами, расположенными в опасных зонах, с помощью сигналов из безопасной зоны.

Ниже приведено подробное описание характеристик и функционала этого устройства:

Основное назначение

Модуль используется для управления искробезопасными соленоидными клапанами, светодиодными индикаторами, звуковыми оповещателями и другими маломощными нагрузками, находящимися во взрывоопасных зонах (Zone 0, 1, 2), получая управляющие сигналы от контроллера (PLC/DCS) в безопасной зоне.

Ключевые особенности

1. Четыре канала: Высокая плотность монтажа — 4 независимых канала в одном корпусе шириной 22.5 мм. Это позволяет существенно экономить место в шкафу управления.
2. Питание от сигнальной цепи (Loop Powered): Модуль не требует отдельного подключения питания. Энергия берется непосредственно из контура управления (входа), что упрощает схему подключения.
3. Искробезопасность (IS): Обеспечивает гальваническую развязку между входом (безопасная зона) и выходом (опасная зона), ограничивая энергию для предотвращения взрыва.
4. Высокий уровень безопасности (SIL): Сертифицирован по стандарту IEC 61508 как SIL 3 (для нерезервированных систем) или SIL 2 (в зависимости от конкретной конфигурации применения), что делает его пригодным для систем противоаварийной защиты (ПАЗ / ESD).
5. Защита: Встроенная защита от короткого замыкания и обрыва линии (LFD - Line Fault Detection) — опционально или в зависимости от модификации, часто доступна через зеркалирование импеданса.

Технические характеристики (общие)

• Вход (Safe Area): Обычно 24 В пост. тока (VDC). Потребление тока зависит от нагрузки, но так как он питается от петли, ток входа примерно равен току выхода плюс собственное потребление (около 3-5 мА).
• Выход (Hazardous Area):
  • Напряжение холостого хода: около 22-24 В.
  • Ток короткого замыкания: ограничен на безопасном уровне (например, 45-50 мА).
  • Типичная выходная характеристика позволяет управлять большинством стандартных Ex-i соленоидов (например, 12 В при 20 мА или схожие параметры).
• Изоляция: Гальваническая развязка Вход/Выход (1500 В).
• Монтаж: На DIN-рейку T35.
• Диапазон рабочих температур: от -20°C до +60°C.

Сертификация

Модуль имеет широкий спектр международных сертификатов для использования во взрывоопасных средах:

• ATEX / IECEx: Для установки в Zone 2 и подключения оборудования в Zone 0/1/2.
• UL / FM: Для рынка Северной Америки.
• EAC Ex (ТР ТС 012/2011): Для использования в странах ЕАЭС (Россия, Казахстан и др.).
• SIL 3: По стандартам функциональной безопасности.

Расшифровка маркировки (примерная)

• D1042: Серия модели.
• Q: Quadruple — 4 канала.
• B: Часто обозначает версию платы (Board version) или тип клеммных колодок, но функционально это то же устройство серии D1042Q.

Применение

Чаще всего D1042Q применяется в нефтегазовой и химической промышленности для управления клапанами ESD (Emergency Shut Down), отсечными клапанами и сигнализацией, где требуется высокая надежность и соответствие стандартам SIL 3.

Примечание: Перед заказом или монтажом всегда сверяйтесь с актуальным техническим паспортом (Datasheet) и руководством по безопасности (Safety Manual) от GM International, так как производитель может вносить изменения в конструкцию.
