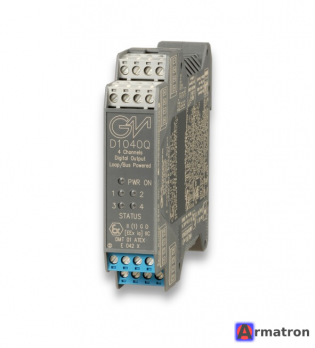

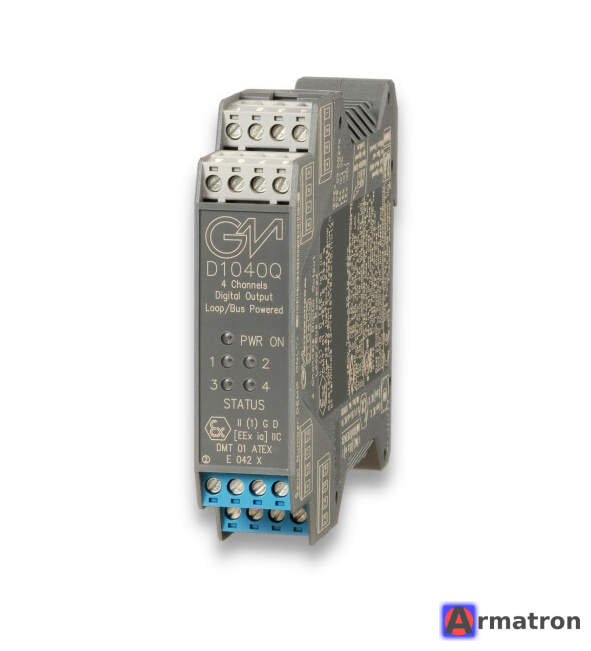

Модуль D1040Q производства компании GM International — это четырехканальный (Quad Channel) барьер искрозащиты с цифровым выходом, предназначенный для управления исполнительными механизмами во взрывоопасных зонах.
Ниже представлен подробный обзор характеристик, функционала и областей применения этого устройства.
1. Основное назначение
Модуль D1040Q используется для передачи управляющих сигналов из безопасной зоны (от контроллера/ПЛК) во взрывоопасную зону для управления:
- Электромагнитными клапанами (соленоидами);
- Светодиодными индикаторами;
- Звуковыми оповещателями;
- Другими маломощными нагрузками.
2. Ключевые особенности
- 4 независимых канала: Позволяет управлять четырьмя отдельными устройствами, занимая минимум места в шкафу автоматики (высокая плотность монтажа).
- Искробезопасность (Intrinsic Safety): Выходные цепи сертифицированы как Ex ia IIC, что позволяет использовать подключенные устройства в зонах 0, 1, 2 (газ) и 20, 21, 22 (пыль).
- Питание от контура (Loop Powered): Модуль не требует отдельного источника питания. Он получает энергию непосредственно от управляющего сигнала (карты вывода ПЛК), что упрощает схему подключения.
- Гальваническая развязка: Обеспечивает полную изоляцию между входом (безопасная зона) и выходом (опасная зона), а также между каналами, защищая контроллер от помех и замыканий.
- Уровень безопасности SIL: Соответствует уровню полноты безопасности SIL 3 (согласно IEC 61508) при использовании в соответствующих схемах.
3. Технические характеристики (Основные)
| Параметр | Значение |
|---|---|
| Количество каналов | 4 |
| Вход (Safe Area) | 24 В пост. тока (ном.), рабочий диапазон обычно 20-30 В |
| Выход (Hazardous Area) | Искробезопасный сигнал для управления нагрузкой (см. кривые V/I в документации) |
| Ток потребления | ~45 мА на канал (при 24 В и КЗ выхода) |
| Напряжение выхода | Зависит от тока нагрузки (типично > 12 В при токе 20 мА) |
| Изоляция | 1500 В (вход/выход) |
| Рабочая температура | от -20°C до +60°C |
| Монтаж | DIN-рейка 35 мм (Top Hat) |
| Размеры | Ширина 22.5 мм |
4. Индикация и диагностика
На передней панели модуля обычно расположены светодиоды (LED) для каждого канала, которые сигнализируют о состоянии выхода (ВКЛ/ВЫКЛ).
5. Сертификация
Модуль D1040Q имеет широкий спектр международных сертификатов, что позволяет использовать его в проектах по всему миру, включая РФ:
- ATEX / IECEx (Международные стандарты взрывозащиты).
- ТР ТС (EAC) (Сертификат соответствия для стран Таможенного союза / ЕАЭС).
- SIL 3 (TÜV сертификат функциональной безопасности).
- DNV, KR (Морские регистры).
6. Схема подключения (упрощенная)
- Сторона Safe Area (Клеммы входа): Подключаются к дискретному выходу (DO) системы управления (DCS/PLC).
- Сторона Hazardous Area (Клеммы выхода): Синий разъем. Подключаются провода, идущие к соленоиду или лампе в поле.
Почему выбирают D1040Q?
- Экономия места: 4 канала в корпусе шириной 22.5 мм — это очень компактно.
- Надежность: Продукция GM International известна высокой надежностью и длительным сроком службы.
- Простота: Отсутствие необходимости во внешнем блоке питания снижает затраты на кабели и проектирование.
Примечание: Перед монтажом и заказом обязательно сверяйтесь с официальным техническим паспортом (Datasheet) конкретной ревизии устройства, так как параметры нагрузочной способности (выходной ток/напряжение) должны точно соответствовать вашему полевому устройству (клапану).
- Производитель GM International
