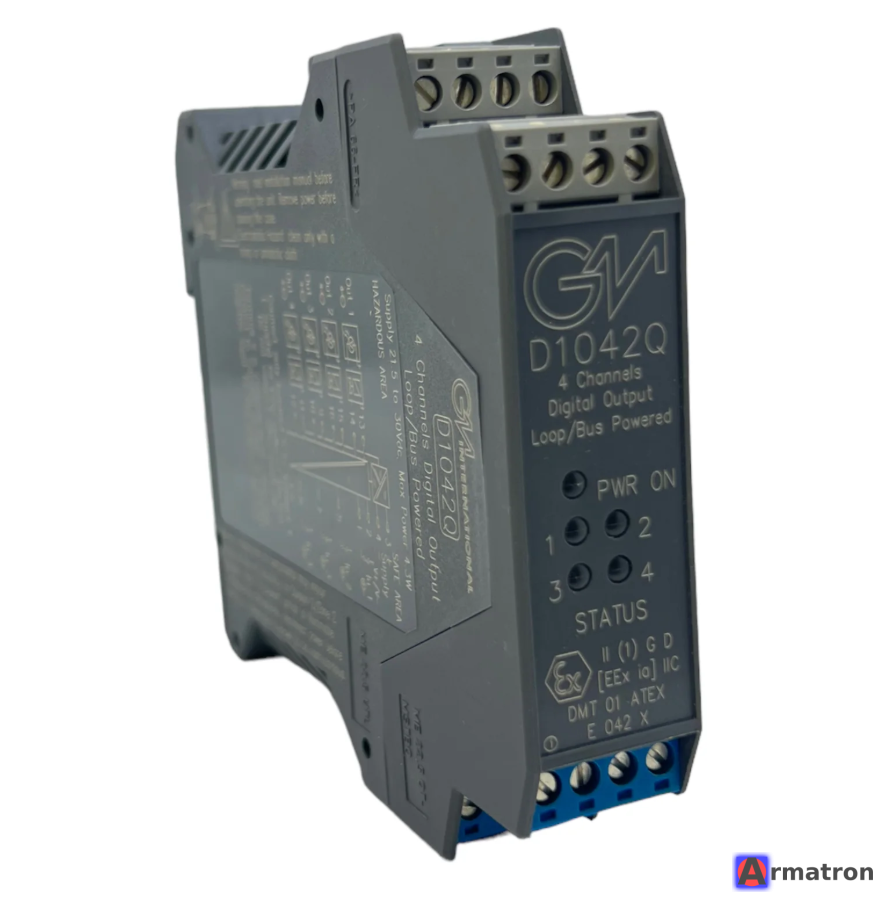

Четырехканальный изолирующий драйвер D1042Q GM International

GM International D1042Q — это четырехканальный (Quad Channel) изолирующий драйвер цифрового вывода (Digital Output Driver), предназначенный для управления искробезопасными нагрузками во взрывоопасных зонах. Он относится к серии D1000.

Ниже приведено подробное описание устройства, его характеристики и назначение.

Основное назначение

Модуль D1042Q используется для управления исполнительными устройствами, расположенными во взрывоопасной зоне (Zone 0, 1, 2), по сигналам из безопасной зоны (где находится контроллер/ПЛК).

Типичные нагрузки:

• Электромагнитные клапаны (соленоиды).
• Световые индикаторы (LED).
• Звуковые оповещатели.
• Другие маломощные резистивные или индуктивные нагрузки.

Ключевые особенности

1. 4 Независимых канала: Высокая плотность монтажа (4 канала в одном корпусе шириной 22.5 мм), что экономит место в шкафу управления.
2. Гальваническая развязка: Полная трехсторонняя изоляция (Вход / Выход / Питание) предотвращает помехи и обеспечивает безопасность.
3. Диагностика линии (LFD - Line Fault Detection):
   • Определяет обрыв цепи (Open Circuit).
   • Определяет короткое замыкание (Short Circuit).
   • Состояние ошибки передается в систему управления (обычно через общий контакт ошибки или импеданс входа) и отображается светодиодом на передней панели.
4. Уровень безопасности (SIL): Сертифицирован для использования в системах безопасности до SIL 2 (по IEC 61508) для приложений с высокой интенсивностью запросов (High Demand) и до SIL 3 для приложений с низкой интенсивностью (Low Demand).
5. Питание: Питание шины (Power Bus) или прямое подключение 24 В пост. тока.

Технические характеристики (Основные)

• Напряжение питания: 24 В DC (номинальное), диапазон обычно 20–30 В.
• Вход (Safe Area): Управляется напряжением (логические уровни 0/24В) от ПЛК или DCS.
• Выход (Hazardous Area):
  • Искробезопасные цепи (Ex ia).
  • Выходные параметры зависят от конфигурации, но обычно обеспечивают ток около 20–45 мА (зависит от сопротивления нагрузки) при напряжении 10–12 В.
  • Выходная характеристика: IIC (для всех групп газов).
• Индикация: Светодиоды статуса канала (желтый — включен) и неисправности (красный — обрыв/КЗ).
• Монтаж: На стандартную DIN-рейку 35 мм.
• Рабочая температура: Обычно от -20°C до +60°C.

Сертификация

D1042Q имеет международные сертификаты для использования во взрывоопасных средах:

• ATEX / IECEx: Для установки в безопасной зоне и подключения к оборудованию в Зоне 0.
• ТР ТС (EAC): Соответствие техрегламентам Таможенного союза (для РФ и стран ЕАЭС).
• Marine Type Approval: Часто имеет морские регистры (DNV, KR и т.д.).

Схема применения (упрощенная)

1. Безопасная зона: ПЛК посылает сигнал 24В на вход D1042Q.
2. Модуль D1042Q: Изолирует сигнал, ограничивает энергию (чтобы искра не могла поджечь газ) и подает питание на выход.
3. Взрывоопасная зона: Соленоидный клапан открывается под действием тока от модуля.
4. Обратная связь: Если провод к клапану перерезан, модуль зажигает красный LED и сообщает ПЛК об ошибке.
