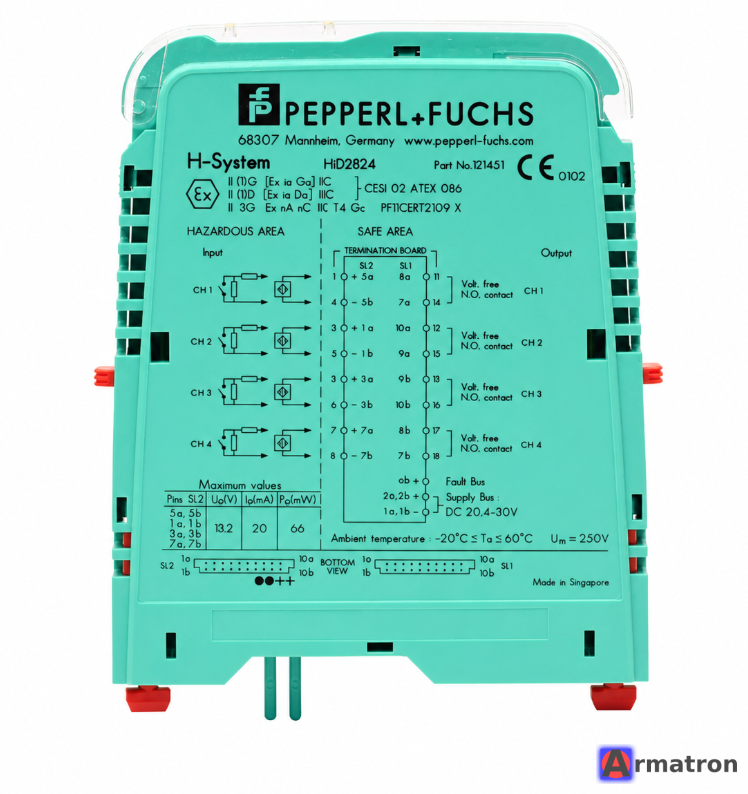

Четырехканальный барьер искрозащиты HiD2824 Pepperl+Fuchs

Артикул: A-1765

Есть в наличии на складе Поставщика

Вес: 0 кг.

Цена без НДС:
58 911,00 руб.
Цена с НДС(22%):
71 871,42 руб.

Оставьте адрес электронной почты и мы оповестим Вас о поступлении Товара.
Мы отслеживаем уровень интереса к товару и стараемся своевременно закрывать потребности наших клиентов.

HiD2824 Pepperl+Fuchs — это четырехканальный барьер искрозащиты с гальванической развязкой, предназначенный для передачи цифровых сигналов из опасной зоны в безопасную.

Этот модуль является частью системы H-System (установка на специальные терминальные платы) и отличается высокой плотностью каналов, что позволяет значительно экономить место в шкафу управления.

Основное назначение

Барьер используется для подключения:

Датчиков стандарта NAMUR.
Механических контактов («сухой контакт»).

Он передает состояние дискретного сигнала из взрывоопасной зоны на транзисторные выходы в безопасной зоне.

Ключевые характеристики

Количество каналов: 4 независимых канала (высокая плотность монтажа).
Тип выхода: Транзисторный выход (пассивный).
Питание: 18–30 В постоянного тока (через терминальную плату).
Контроль неисправности линии (LFD):
- Обнаруживает обрыв провода или короткое замыкание в цепи датчика.
- Сигнал ошибки передается через отдельный выход или индицируется светодиодом.
Гальваническая развязка: между входом, выходом и цепями питания.
Уровень полноты безопасности: сертифицирован для использования в системах до SIL 2 (согласно IEC 61508).

Технические параметры (кратко)

Входной сигнал: В соответствии со стандартом DIN EN 60947-5-6 (NAMUR).
Выходной ток: До 50 мА.
Частота переключения: До 5 кГц.
Рабочая температура: от -20 °C до +60 °C.
Ширина модуля: 12,5 мм (на 4 канала!).

Преимущества серии HiD2824

Компактность: Благодаря 4 каналам в одном узком корпусе, это одно из самых эффективных решений для систем с большим количеством дискретных сигналов.
Удобство монтажа: Устанавливается простым защелкиванием на терминальную плату (Termination Board), что исключает ошибки при подключении и ускоряет замену модуля («горячая замена»).
Надежность: Высокая степень изоляции и соответствие международным стандартам взрывозащиты (ATEX, IECEx, UL).

Область применения

Используется в нефтегазовой, химической и фармацевтической промышленности для связи полевых устройств (датчиков положения, конечных выключателей) с контроллерами (ПЛК/РСУ) в безопасной зоне.

Важно: Для работы этого модуля обязательно требуется клеммная плата HiDTB, так как сам модуль не имеет винтовых клемм для прямого подключения проводов.
