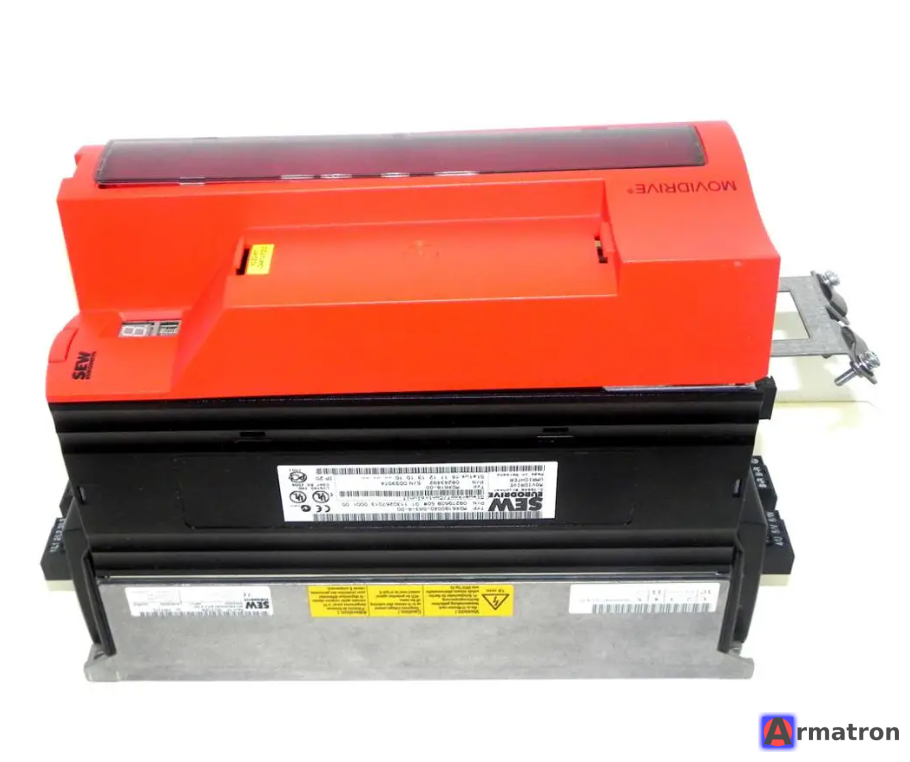

Частотный преобразователь MDX61B0022-5A3-4-00 SEW EuroDrive

MDX61B0022-5A3-4-00 — это преобразователь частоты производства SEW-Eurodrive из серии MOVIDRIVE B. Это высокофункциональный привод, предназначенный для управления как асинхронными, так и синхронными серводвигателями.

Ниже приведена подробная информация об этом устройстве:

1. Расшифровка маркировки

• MDX61B: Серия MOVIDRIVE B (интеллектуальные приводы).
• 0022: Рекомендуемая мощность двигателя 2.2 кВт (при работе в режиме VFC).
• 5: Напряжение питания 3x380...500 В переменного тока.
• A: Класс подавления радиопомех A (промышленный стандарт).
• 3: 3-фазное подключение.
• 4: 4-квадрантный режим работы (может разгонять и тормозить, поддерживает подключение тормозного резистора).
• 00: Версия устройства «Standard» (базовая функциональность, без технологических опций типа «электронный кулачок» или «внутренняя синхронизация», которые есть в версии 0T).

2. Основные технические характеристики

• Входное напряжение: 3 фазы, 380–500 В ±10 %, 50/60 Гц.
• Номинальный выходной ток (In): 5,5 А (при частоте ШИМ 4 кГц).
• Максимальный ток (кратковременно): 8,3 А (150 %
• Мощность двигателя: 2,2 кВт (постоянная нагрузка).
• Типоразмер (размер): 0 (ноль).
• Габариты (ШxВxГ): 72,5
• Степень защиты: IP20.

3. Возможности и особенности

• Универсальность: Работает с асинхронными
• Программируемость: Встроенная среда IPOSplus® для написания управляющей логики (позиционирование, простые функции ПЛК).
• Слоты расширения: Привод имеет слоты для установки дополнительных плат:
  • Слот энкодера: для карт DEH11B (Hiperface), DER11B (Resolver), DEU21B (Universal) и др.
  • Слот полевой шины: для Profibus (DFP21B), Profinet (DFE32B), EtherNet/IP и др.
  • Слот расширения ввода-вывода: дополнительные входы/выходы (DIO11B).
• Безопасность: может быть дополнительно оснащен картой безопасности (Safe Torque Off — STO) серии DCS/MOVISAFE, если это предусмотрено конструкцией конкретной модификации.

4. Подключение (клеммы)

• X1 (L1, L2, L3): Входное питание сети.
• X2 (U, V, W): Выход на двигатель.
• X3 (+R, -R): Подключение тормозного резистора (серии BW...).
• X4 (DC Link): Звено постоянного тока (для соединения нескольких ПЧ).
• X10: Входы для управления (DI00 - DI05, включая разблокировку контроллера).
• X13: Клеммник дискретных выходов и входов.
• X12: Шина SBus (CAN) для связи между приводами SEW.

5. Распространённые ошибки (коды неисправностей)

• F04 (прерыватель тормоза): проблема с прерывателем тормоза или резистором (слишком резкое торможение, обрыв резистора).
• F08 (контроль скорости): ошибка контроля скорости (двигатель не может выйти на заданную скорость, перегрузка, проблемы с энкодером).
• F07 (перенапряжение в звене постоянного тока): перенапряжение в звене постоянного тока (плохое торможение, скачок напряжения в сети).
• F11 (перегрев): перегрев радиатора.

Где найти документацию?

Для настройки и подключения вам понадобятся:

1. Инструкция по эксплуатации (Operating Instructions) MOVIDRIVE MDX60B/61B.
2. Системное руководство (System Manual) — для подбора резисторов, дросселей и кабелей.
