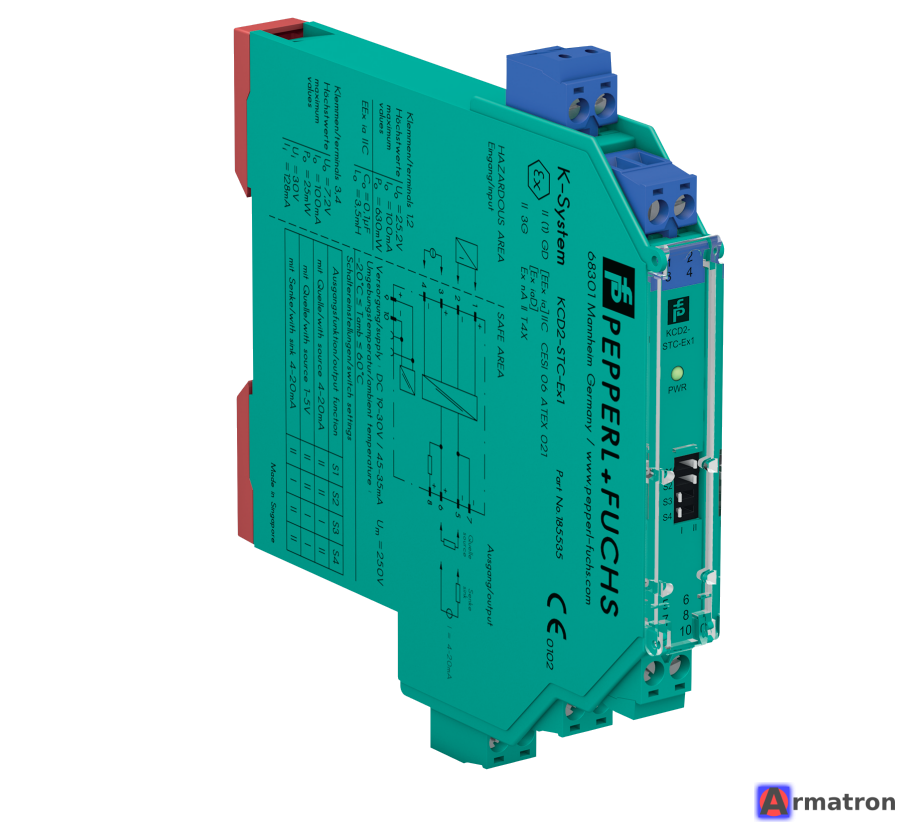

KCD2-STC-Ex1 производства Pepperl+Fuchs — это высококачественный одноканальный изолирующий барьер (блок питания) серии K-System, предназначенный для работы со SMART-передатчиками во взрывоопасных зонах.
Ниже приведено подробное описание характеристик, функций и особенностей этого устройства.
Основное назначение
Устройство выполняет две основные функции:
- Питание: Обеспечивает электропитанием 2-проводные SMART-передатчики (датчики давления, температуры и т. д.), находящиеся во взрывоопасной зоне.
- Передача сигнала: Передает аналоговый сигнал 4...20 мА из опасной зоны в безопасную, обеспечивая при этом гальваническую развязку.
Ключевые особенности
- Поддержка SMART (HART): Устройство поддерживает протокол HART. Это позволяет передавать цифровые коммуникационные сигналы поверх аналогового тока 4...20 мА в обоих направлениях.
- Компактность: Ширина корпуса составляет всего 12,5 мм, что позволяет значительно сэкономить место в шкафу управления по сравнению со стандартными модулями (20 мм).
- Безопасность (SIL): Соответствует уровню полноты безопасности SIL 2 согласно IEC/EN 61508.
- Гальваническая развязка: Обеспечивает надежную изоляцию между входом, выходом и цепями питания.
Технические характеристики
- Количество каналов: 1.
- Питание: 19...30 В постоянного тока (DC). Может питаться через клеммы или шину питания (Power Rail).
- Вход (опасная зона): 4...20 мА (с поддержкой HART).
- Выход (безопасная зона): 4...20 мА (активный или пассивный режим).
- Напряжение на датчике: обычно не менее 16 В при токе 20 мА (обеспечивает работу большинства современных преобразователей).
- Погрешность: высокая точность передачи сигнала (обычно менее 0,1 % от всей шкалы).

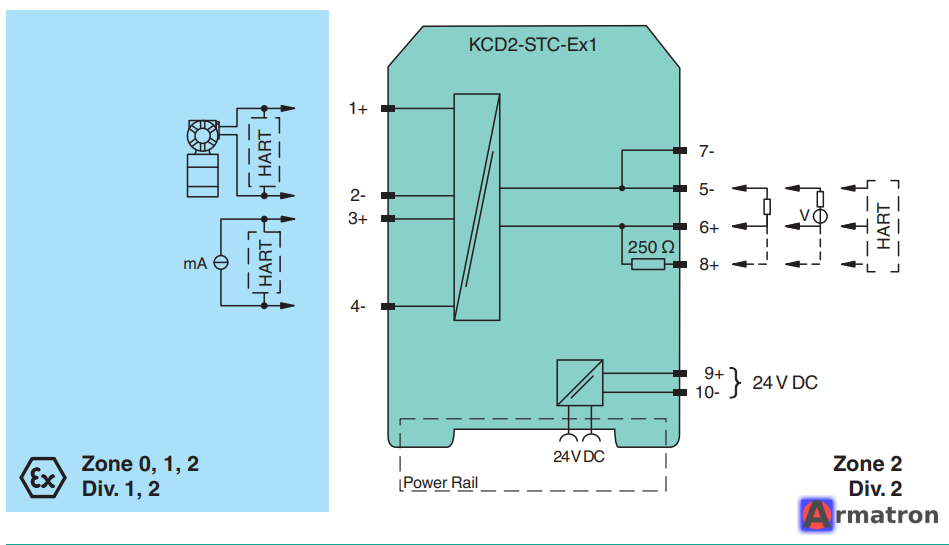

Схема подключения (типовая)
- Вход (клеммы 1+, 2-): подключение датчика во взрывоопасной зоне.
- Выход (клеммы 5+, 6-): подключение к контроллеру (ПЛК) или системе управления в безопасной зоне.
- Питание (клеммы 7+, 8-): подключение источника постоянного тока 24 В (если не используется шина питания).
Преимущества серии KCD
- Съемные клеммы: облегчают монтаж и замену модуля без отсоединения проводов.
- Низкое тепловыделение: оптимизированная конструкция предотвращает перегрев в плотно заполненных шкафах.
- Корпус: прочный пластиковый корпус для монтажа на DIN-рейку 35 мм.
Сертификация (взрывозащита)
Устройство имеет международные и российские сертификаты:
- ATEX/IECEx: [Ex ia Ga] IIC, [Ex ia Da] IIIC.
- ТР ТС 012/2011: (ЕАС Ex) для использования на территории Таможенного союза.
Сравнение с KFD2-STC4-Ex1
Часто возникает вопрос, чем он отличается от популярного модуля KFD2-STC4-Ex1:
- Размер: KCD (12,5 мм) уже, чем KFD (20 мм).
- Клеммы: У KCD клеммы расположены сверху/снизу более компактно.
- Функционал: В целом они идентичны по назначению, но KCD предпочтительнее использовать при нехватке места в шкафу.
Применение
Используется в нефтегазовой, химической, фармацевтической и пищевой промышленности, где датчики устанавливаются во взрывоопасных зонах (зоны 0, 1, 2), а контроллеры — в безопасных операторных.
