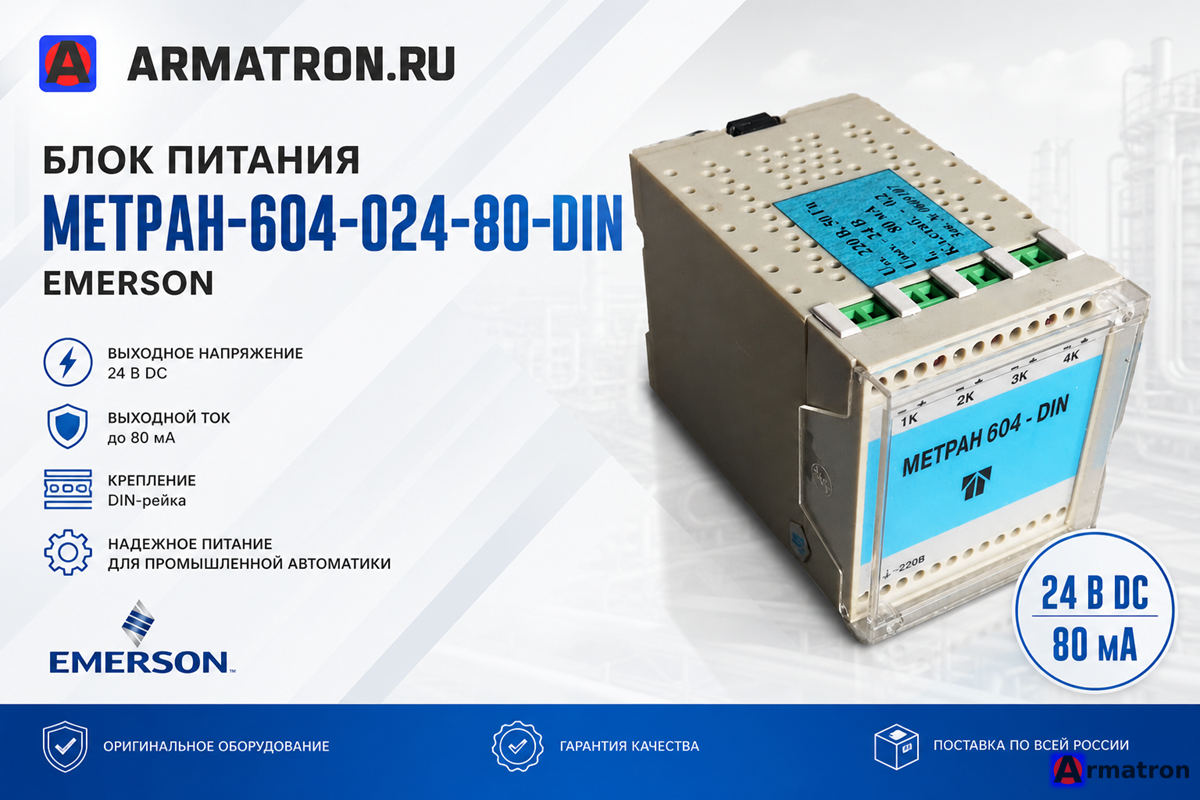

Блок питания Метран-604-024-80-DIN Emerson

Блок питания Метран-604-024-80-DIN производства компании Emerson (ПГ «Метран») — это четырехканальный прибор, предназначенный для преобразования переменного напряжения сети в стабилизированное постоянное напряжение.

Он широко используется в системах промышленной автоматизации (АСУ ТП) для питания датчиков с унифицированным выходным сигналом (например, датчиков давления Метран-150, Rosemount 3051, датчиков температуры и т. д.).

Расшифровка названия

• Метран-604: Серия блока питания
• 024: Номинальное выходное напряжение — 24 В постоянного тока.
• 80: Максимальный ток нагрузки на каждый канал — 80 мА.
• DIN: Тип монтажа — на стандартную DIN-рейку 35 мм.

Основные технические характеристики:

1. Количество каналов: 4 независимых (гальванически развязанных) канала.
2. Входное напряжение: ~220 В (допустимый диапазон обычно от 187 до 242 В), частота 50 Гц.
3. Выходное напряжение: 24 В ± 0,24 В (высокая точность стабилизации).
4. Ток нагрузки: до 80 мА на каждый канал. Этого достаточно для питания большинства современных интеллектуальных датчиков.
5. Гальваническая развязка: имеется между входом и выходами, а также между самими выходными каналами.
6. Защита: встроенная защита от короткого замыкания и перегрузки по каждому каналу. При устранении замыкания работоспособность восстанавливается автоматически.
7. Индикация: светодиодная индикация наличия напряжения на входе и на каждом из выходов.

Преимущества данной модели:

• Компактность: Благодаря монтажу на DIN-рейку занимает мало места в шкафу автоматики.
• Надежность: Приборы Метран/Emerson известны высоким средним временем наработки на отказ.
• Удобство: Четыре канала в одном корпусе позволяют запитать четыре датчика, экономя место и упрощая монтаж кабелей.
• Электромагнитная совместимость: Высокая устойчивость к промышленным помехам.

Применение:

Обычно этот блок питания устанавливается в шкафах КИПиА на предприятиях нефтегазовой, химической, металлургической и энергетической отраслей. Он служит «прослойкой» между датчиками, находящимися в поле, и контроллером (ПЛК).
