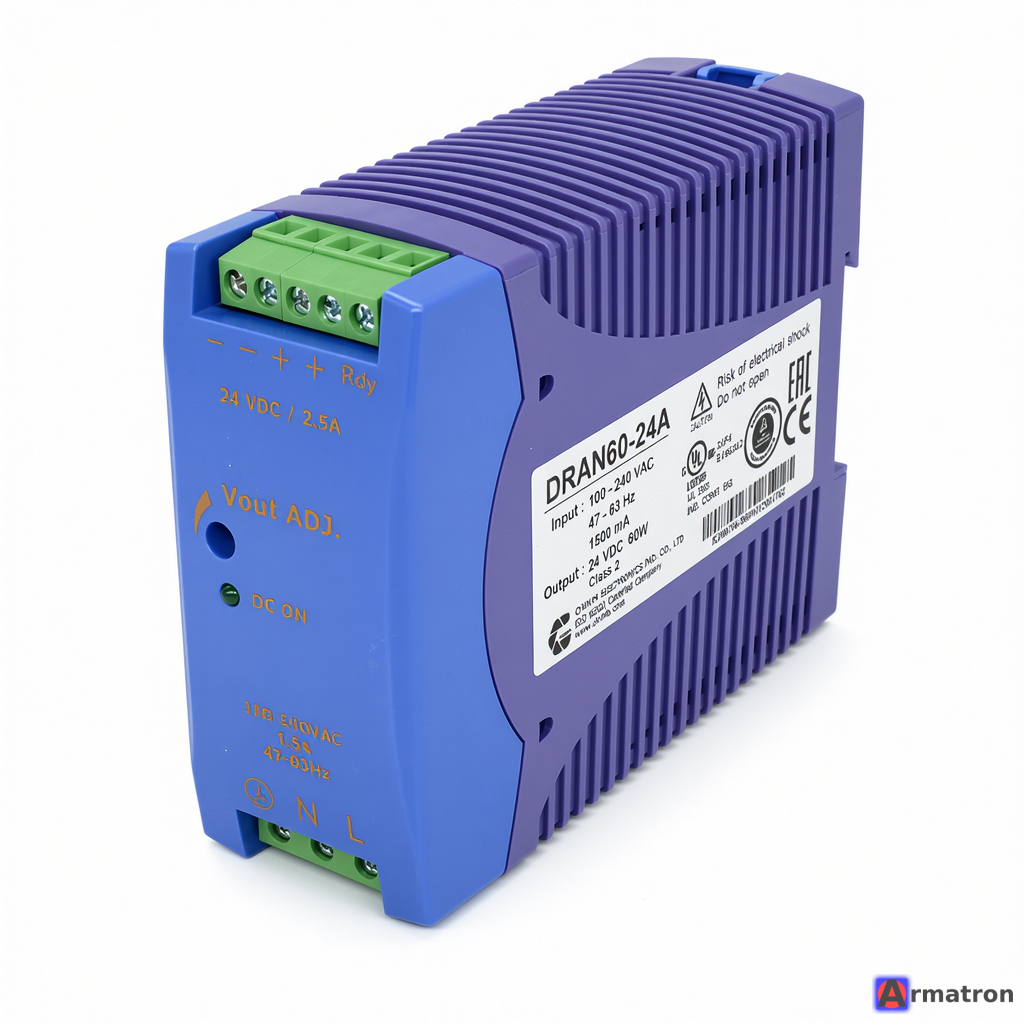

CHINFA DRAN60-24A — это промышленный блок питания, предназначенный для установки на DIN-рейку. Он широко используется в системах промышленной автоматизации, шкафах управления и системах безопасности.
Ниже приведены подробные технические характеристики и особенности этой модели:
Основные характеристики:
- Выходная мощность: 60 Вт.
- Выходное напряжение: 24 В постоянного тока (DC).
- Выходной ток: 2.5 А.
- Регулировка выходного напряжения: Обычно имеется встроенный потенциометр (Vout ADJ), позволяющий подстраивать напряжение в диапазоне примерно 24–28 В DC.
-
Входное напряжение: Универсальный вход:
- AC: 90–264 В (переменный ток).
- DC: 120–375 В (постоянный ток).
- КПД: Около 86–89%.
Конструктивные особенности:
- Тип монтажа: На стандартную DIN-рейку (TS35/7.5 или TS35/15).
- Корпус: Компактный пластиковый корпус (вертикальное исполнение экономит место на рейке).
- Охлаждение: Естественная воздушная конвекция (без вентилятора).
- Индикация: Светодиод "DC OK" на передней панели (горит, когда выходное напряжение в норме).
Защиты:
- От короткого замыкания: Автоматическое восстановление после устранения замыкания.
- От перегрузки: Ограничение тока (обычно срабатывает при 110-150% от номинала).
- От перенапряжения: Защита цепей нагрузки в случае внутренней неисправности.
Условия эксплуатации:
- Рабочая температура: от -25°C до +71°C (стоит учитывать, что при температуре выше +61°C обычно требуется снижение нагрузки — "derating").
- Влажность: 20–95% без конденсации.
Применение:
- Питание контроллеров (ПЛК/PLC).
- Питание датчиков и реле.
- Системы контроля доступа.
- Промышленная электроника.
Маркировка (разбор):
- DRAN — Серия (DIN Rail Advanced Narrow).
- 60 — Мощность в Ваттах.
- 24 — Выходное напряжение (В).
- A — Тип клемм (обычно винтовые клеммы).
Достоинства:
Блоки питания Chinfa известны своей надежностью и хорошим соотношением цена/качество. Модель DRAN60-24A является классическим "рабочим инструментом" для электротехников.
