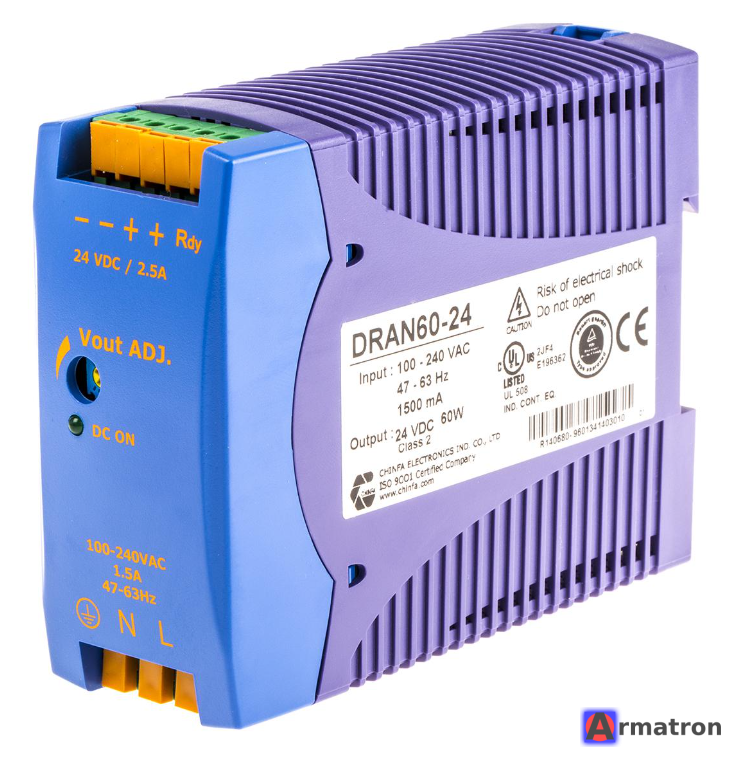

Блок питания DRAN60-24 CHINFA

CHINFA DRAN60-24 — популярный промышленный импульсный блок питания мощностью 60 Вт, предназначенный для монтажа на DIN-рейку. Производитель — Chinfa Electronics (Тайвань).

Эти блоки питания известны своей надёжностью и часто встречаются под другими брендами (OEM), например, они могут продаваться под маркой AutomationDirect (серия Rhino) или TDK-Lambda (некоторые старые серии).

Ниже приведены основные характеристики и описание модели:

Основные технические характеристики

• Тип: Импульсный источник питания (AC/DC конвертер).
• Монтаж: На DIN-рейку
• Входное напряжение (AC): 85...264 В (универсальный вход).
• Входное напряжение (DC): 90...375 В
• Выходное напряжение: 24
• Регулировка выхода: Есть потенциометр на лицевой панели (V.ADJ), диапазон обычно 22...27 В (для компенсации падения напряжения на
• Выходной ток: 2.5 А.
• Мощность: 60 Вт.
• КПД (Эффективность): ~84-86%.

Защиты и функционал

1. Защита от перегрузки (Overload): срабатывает при нагрузке 115–135 % от номинальной
2. Защита от перенапряжения (Over Voltage): срабатывает, если напряжение превышает
3. Защита от короткого замыкания (Short Circuit): автоматическое восстановление после
4. Индикация: светодиод (LED) на передней панели:
   • DC OK (зелёный): Напряжение в норме.
   • DC LOW (красный): Напряжение ниже нормы (опционально, зависит от ревизии).

Физические параметры

• Корпус: Пластиковый, изолированный (класс изоляции II — не требует заземления корпуса, хотя клемма заземления может присутствовать для фильтрации помех).
• Размеры (ШxВxГ): 40,5 x 90 x 115 мм (габариты могут незначительно отличаться в зависимости от версии корпуса).
• Рабочая температура: от -10 °C до +70 °C (с дерайтингом/снижением мощности после +50 °C).

Схема

Обычно клеммы расположены следующим образом (снизу и сверху):

• Вход (Input): L (фаза), N (нейтраль).
• Выход (Output): +V, +V (плюс), -V, -V (минус). Двойные клеммы для удобства подключения.

Применение

Используется в шкафах автоматики для питания:

• ПЛК (программируемых логических контроллеров).
• Датчиков.
• Реле и контакторов.
• Панелей оператора (ЧМИ).

Аналоги

Если вы ищете замену этому блоку (поскольку серия DRAN довольно старая), подойдут любые блоки питания на DIN-рейку с параметрами 24 В, 2,5 А (60 Вт).
Популярные современные аналоги:

• Mean Well: HDR-60-24 (более компактный, узкий), MDR-60-24, EDR-75-24.
• Delta Electronics: DRP024V060W1AZ.

Если у вас возникла конкретная проблема с этим блоком (например, мигает светодиод или нет напряжения), сообщите мне, и я подскажу возможные причины неисправности.
