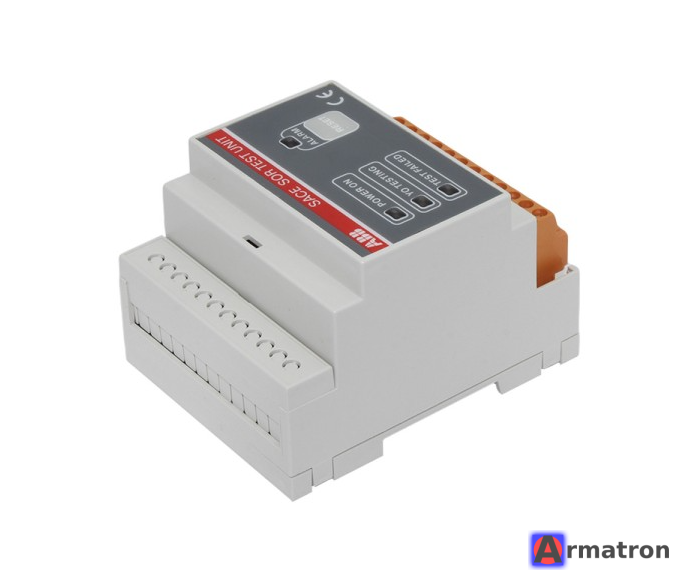

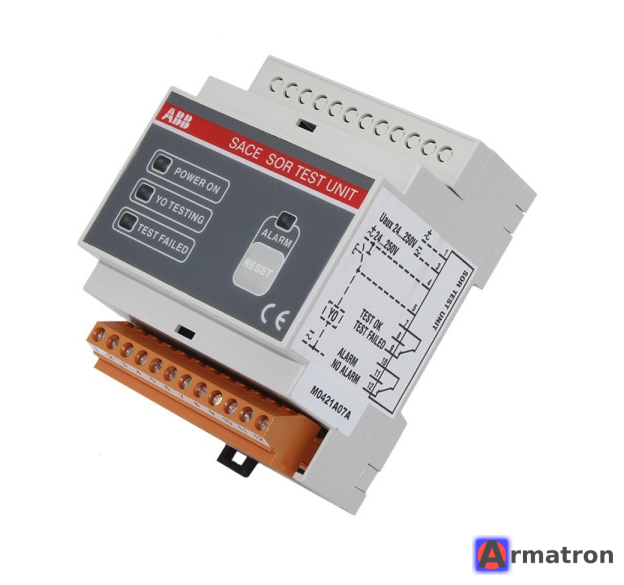

SOR TEST UNIT (Артикул: 1SDA050228R1) производства ABB — это устройство для тестирования и контроля работоспособности аксессуаров автоматических выключателей.
Ниже приведена подробная информация об этом устройстве:
1. Назначение
Данный блок предназначен для проверки исправности следующих компонентов:
- SOR (Shunt Opening Release): Расцепитель отключения (независимый расцепитель).
- UVR (Undervoltage Release): Расцепитель минимального напряжения.
Устройство позволяет убедиться, что катушка расцепителя исправна, цепь не разорвана и механизм готов к срабатыванию, что критически важно для обеспечения безопасности электроустановки.
2. Совместимость
Устройство 1SDA050228R1 обычно используется с автоматическими выключателями ABB серий:
- SACE Tmax (типоразмеры T1, T2, T3, T4, T5, T6, T7);
- SACE Isomax (S1–S7);
- SACE Emax (в некоторых конфигурациях, но чаще для MCCB — выключателей в литом корпусе).
3. Принцип работы
- Устройство подключается к клеммам расцепителя.
- Оно подает тестовый сигнал для проверки целостности электрической цепи катушки.

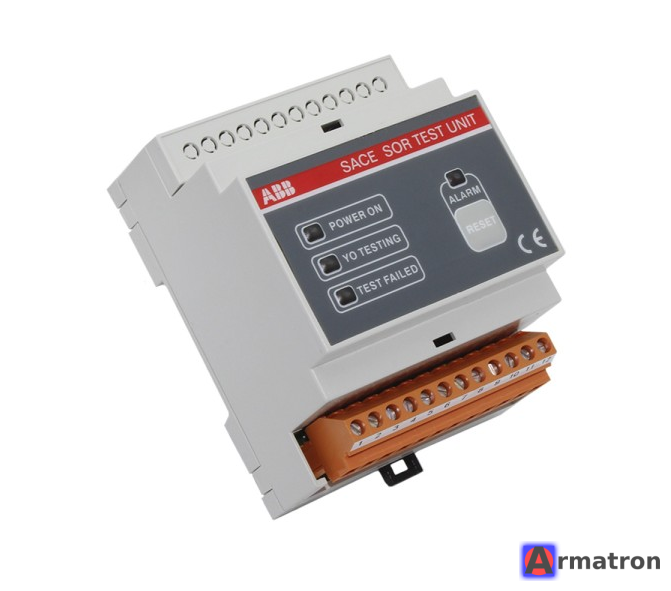

- Результат проверки (исправно/неисправно) отображается с помощью светодиодных индикаторов на корпусе устройства.
4. Технические характеристики
- Тип аксессуара: Тестовый блок (Test Unit).
- Код заказа (Order Code): 1SDA050228R1.
- EAN: 8015644502284.
- Масса: Около 0.1 – 0.14 кг.
- Установка: Переносное устройство (не устанавливается стационарно в щит).
5. Преимущества использования
- Безопасность: Позволяет проверить работоспособность системы аварийного отключения без необходимости создания реальной аварийной ситуации.
- Диагностика: Помогает быстро выявить неисправную катушку (обрыв обмотки или проблемы с подключением) при техническом обслуживании.
Если вам нужна инструкция по подключению или схема, рекомендуется обратиться к техническому каталогу ABB SACE Tmax (раздел "Аксессуары") или руководству по эксплуатации вашего конкретного автоматического выключателя.
- Производитель ABB
