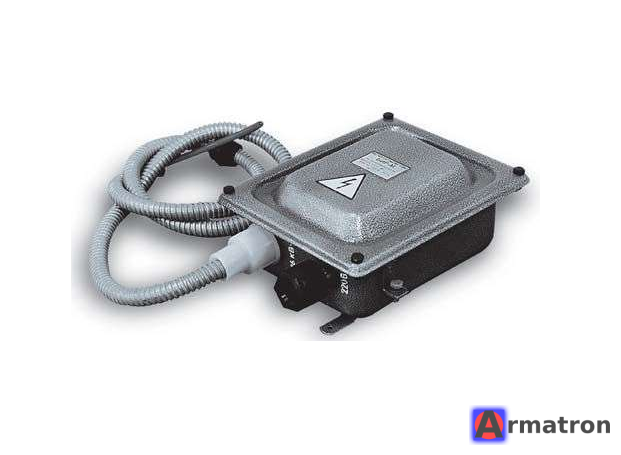

Блок искрового розжига БИР-М в металлическом корпусе СОЗАиТ

БИР-М (Блок Искрового Розжига Модернизированный) — это высоковольтное устройство, предназначенное для автоматического розжига газовых или жидкотопливных горелок путем создания мощного электрического разряда (искры) между запальным электродом и корпусом горелки.

Указание на «металлический корпус» и производителя (или поставщика) СОЗАиТ говорит о том, что это промышленное исполнение повышенной надежности. Обычно такие блоки производятся заводами котельной автоматики (например, Старорусприбор, Общемаш и др.), и аббревиатура производителя может варьироваться, но техническая суть устройства остается стандартной.

Ниже приведены характеристики и особенности типового блока БИР-М в металлическом корпусе.

Назначение

• Розжиг запальников и горелок котлов, печей, котельных установок.
• Работа в системах автоматики (шкафах управления котлами), где требуется дистанционный пуск искры.

Технические характеристики

• Напряжение питания: 220 В (переменный ток, 50 Гц).
• Выходное напряжение: Обычно от 6 до 12 кВ (киловольт). Этого достаточно для пробоя воздушного зазора и воспламенения топлива.
• Потребляемая мощность: Не более 40–50 ВА (в момент искрообразования).
• Режим работы: Повторно-кратковременный.
  • Блоки розжига не предназначены для постоянной работы. Обычно цикл составляет: ~20 секунд работы / пауза (зависит от конкретного паспорта, но длительное удержание включенным может привести к перегреву катушки).
• Исполнение корпуса: Металлический.
• Степень защиты: IP54 (защита от пыли и брызг воды).

Преимущества металлического корпуса

1. Механическая прочность: Устойчивость к ударам и вибрации, что важно в условиях промышленных котельных.
2. Экранирование (ЭМС): Металл лучше блокирует электромагнитные помехи, возникающие при генерации мощной искры, защищая чувствительную автоматику (контроллеры) поблизости.
3. Теплоотвод: Металлический корпус лучше рассеивает тепло, выделяемое высоковольтным трансформатором внутри.

Подключение

Обычно на корпусе БИР-М расположены:

1. Разъем питания или клеммник (низковольтная сторона):
   • Фаза (L)
   • Нейтраль (N)
   • Заземление (PE) — Обязательно для металлического корпуса.
2. Высоковольтный вывод (изолятор):
   • К нему подключается специальный высоковольтный провод (ПМВК, ПВВ) с толстой изоляцией, идущий к запальному электроду (свече).

Меры безопасности

• Высокое напряжение! На выходе блока формируется опасное для жизни напряжение (до 12 000 Вольт). Запрещается прикасаться к токоведущим частям и проводу при включенном питании.
• Заземление: Корпус блока должен быть надежно заземлен.
• Длина провода: Высоковольтный провод не должен быть слишком длинным (обычно рекомендуют не более 1–1.5 метров), чтобы избежать потерь мощности искры и наводок.

Примечание: Если вам требуется точная схема отверстий для крепления или специфическая распиновка разъема именно для версии "СОЗАиТ", рекомендуется свериться с паспортом изделия, так как разные заводы могут использовать разные типы электрических соединителей (ШР, 2РМ или клеммные колодки).
