Базовый модуль PLC-BSC-24DC/21-21 2967015 Phoenix Contact

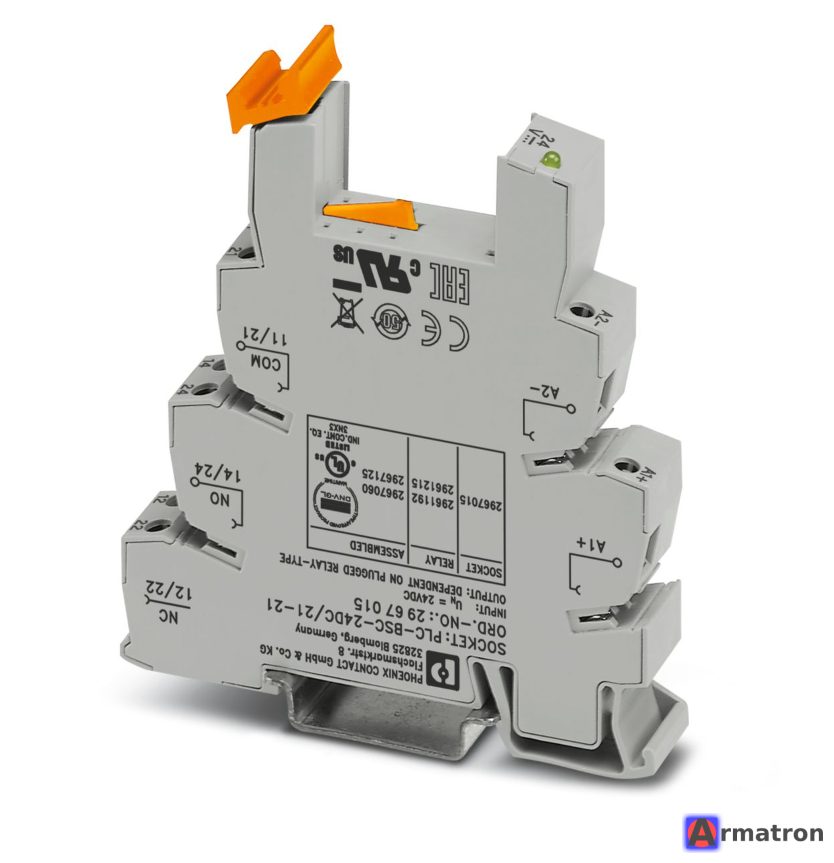

PLC-BSC-24DC/21-21 (артикул Phoenix Contact: 2967015) — это базовый клеммный модуль из серии PLC-INTERFACE шириной 14 мм.

Ниже приведена подробная информация об этом продукте:

⚠️ Важное примечание

Это только «база» (колодка). В комплекте НЕТ самого исполнительного реле. Этот модуль предназначен для установки в него миниатюрного реле. Если вам нужен модуль в сборе (база + реле), скорее всего, вам подойдёт артикул 2967060 (PLC-RSC-24DC/21-21).

Основные характеристики

• Тип изделия: Базовая клемма (колодка) для реле.
• Ширина корпуса: 14 мм.
• Номинальное напряжение на входе (катушки): 24 В постоянного тока.
• Тип подключения: Винтовые зажимы (винтовое соединение).
• Конфигурация контактов: Предназначена для реле с 2 переключающими контактами (2 PDT / DPDT).
• Монтаж: На DIN-рейку (NS 35/7,5 или NS 35/15).
• Встроенная электроника:
  • Светодиодный индикатор состояния (зеленый светодиод).
  • Диод для защиты от обратной полярности.
  • Диод свободного хода (демпфирующий диод).

Совместимое реле

Для полноценной работы в эту базу необходимо установить следующее реле (приобретается отдельно):

• REL-MR-24DC/21-21 (Артикул: 2961192)

Технические характеристики (при установленном реле)

• Входной ток: ок. 18 мА (при 24 В).
• Время срабатывания: ок. 8 мс.
• Время возврата: ок. 10 мс.
• Макс. коммутируемое напряжение: 250 В переменного/постоянного тока.
• Длительный ток нагрузки: 6 А (на каждый контакт).

Схема подключения (маркировка клемм)

• A1 / A2: Питание катушки 24 В постоянного тока.
• 11 / 12 / 14: Первая группа контактов (11 — COM, 12 — NC, 14 — NO).
• 21 / 22 / 24: Вторая группа контактов (21 — COM, 22 — NC, 24 — NO).

Преимущества

1. Модульность: Если реле выйдет из строя (износ контактов), можно заменить только само реле (которое стоит дешевле), не отсоединяя провода от базы.
2. Компактность: Два перекидных контакта в корпусе шириной всего 14 мм.
3. Удобство: Встроенные перемычки (мосты) позволяют легко распределять питание между соседними модулями.

Если вам нужна техническая документация (паспорт) или помощь в подборе аналогов, дайте знать!
